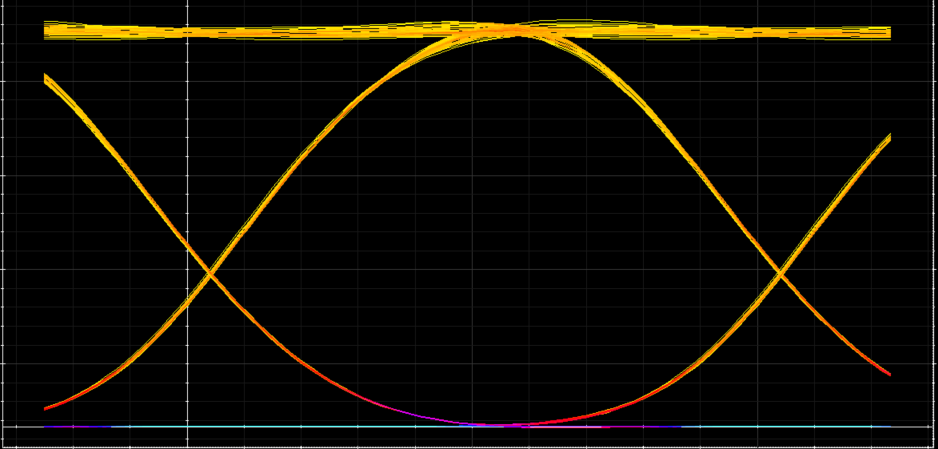

Проверка диаграммы “глаз” оптического приемопередающего модуля

Предисловие

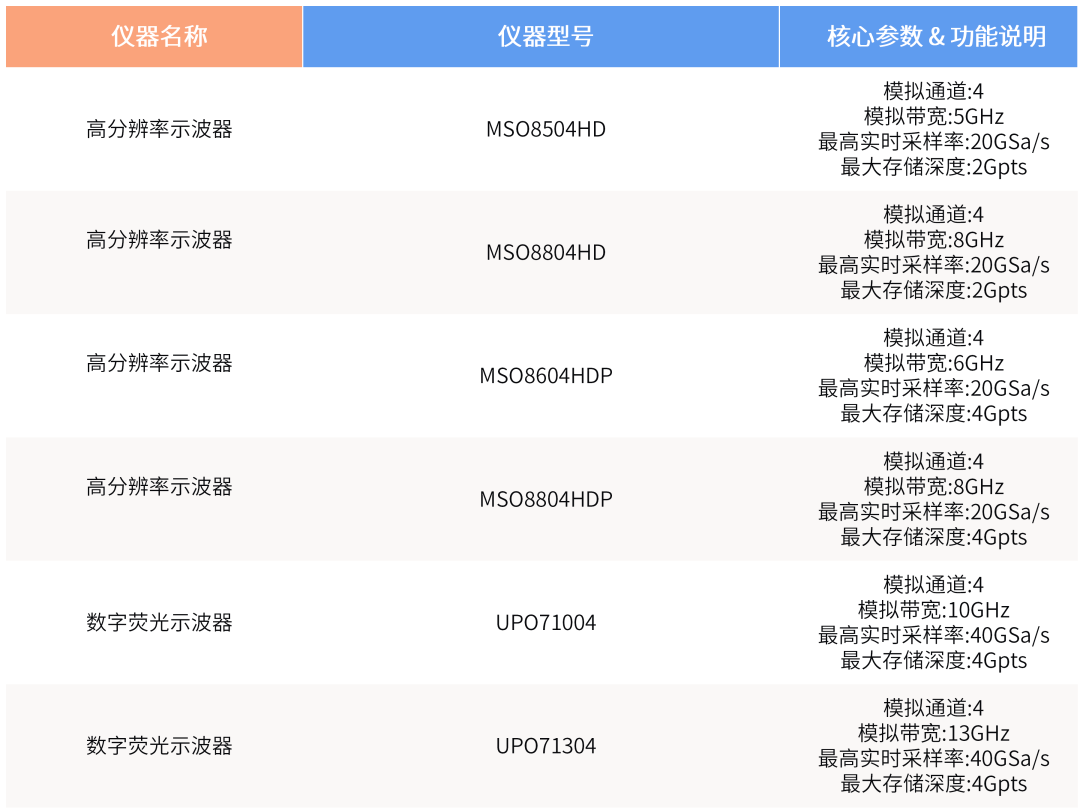

В условиях стремительного развития цифровых коммуникационных и оптических сетевых технологий оптические приемопередающие модули, как основные устройства для фотоэлектрического преобразования сигнала, стали важнейшими компонентами в центрах обработки данных, сетях связи 5G и волоконно-оптической передаче. Качество сигнала, стабильность передачи и надежность напрямую влияют на эффективность и безопасность всей системы связи. Глазковые диаграммы и показатели частоты ошибок, как важные индикаторы для оценки производительности оптических модулей, могут напрямую отражать ключевые характеристики, такие как искажение сигнала, шумовые помехи и уровень джиттера. Они являются незаменимой базой для тестирования в рамках исследований и разработок, производства, контроля качества и технического обслуживания оптических модулей.

Часть 1. Обзор оптических модулей

Оптические модули являются основными устройствами для осуществления фотоэлектрического/электрооптического преобразования. Их внутренняя структура отличается высокой степенью интеграции и точности и состоит в основном из трех частей: оптических компонентов, схемных компонентов и корпуса .

Оптические компоненты

Оптические компоненты, являясь ядром системы обработки оптических сигналов, в основном отвечают за генерацию, модуляцию, передачу и детектирование оптических сигналов и служат основой для оптических модулей, реализующих «оптико-электрическую» связь.

��Оптические компоненты передатчика

✅ Лазерный излучатель

Тип «источника света» для оптического модуля варьируется в зависимости от сценария применения.

l VCSEL (вертикально-резонаторный лазер с поверхностным излучением): малый размер, низкая стоимость, низкое энергопотребление, излучает свет с длиной волны 850 нм, подходит для передачи на короткие расстояния по многомодовому волокну.

l Лазер с распределенной обратной связью (DFB): излучает свет с длиной волны 1310 нм/1550 нм, обладает высокой спектральной чистотой и стабильностью, подходит для передачи на средние расстояния по одномодовому волокну.

l EML (электрически поглощающий модулированный лазер): интегрируя "лазер + электропоглощающий модулятор", он может напрямую модулировать оптические сигналы и излучать свет с длиной волны 1550 нм, подходящий для передачи на большие расстояния по одномодовому волокну.

l Лазеры Фабри-Перо (FP-лазеры): использовались в ранних низкоскоростных оптических модулях, обладают широким спектром и высоким уровнем шума, и в настоящее время постепенно заменяются VCSEL/DFB-лазерами.

✅ Оптический изолятор

Чтобы предотвратить возвращение отраженного света к лазерному передатчику, необходимо избегать дрейфа частоты лазера или его повреждения, а также обеспечить стабильность оптического сигнала (что характерно для оптических модулей дальнего действия).

✅ Оптическая соединительная линза

Расходящийся свет, излучаемый лазерным излучателем, фокусируется в параллельный свет и эффективно вводится в сердцевину волокна (снижая потери оптической мощности).

�� Оптические компоненты приемника

✅ Фотодетектор

В основе «опто-электрического преобразователя» оптического модуля лежит полупроводниковый прибор.

l PIN-фотодиод: Простая конструкция, высокая скорость отклика, преобразует световые сигналы в слабый ток, подходит для передачи на короткие и средние расстояния.

l Лавинный фотодиод (APD): При высоком обратном смещении фотогенерированные носители заряда подвергаются лавинному умножению, а его чувствительность в 10–100 раз выше, чем у PIN-диода, что делает его пригодным для передачи на большие расстояния.

✅ Оптический фильтр

Рассеянный свет в оптическом волокне отфильтровывается, позволяя фотодетектору достигать только целевой длины волны, что улучшает отношение сигнал/шум (это характерно для оптических модулей с мультиплексированием по длине волны WDM).

Компоненты схемы

 Она отвечает за контроль рабочего состояния оптических компонентов, а также за усиление, формирование и модуляцию электрических сигналов для обеспечения их качества.

�� Компоненты схемы передатчика

l Трансимпедансный усилитель (ТИА): Расположенный непосредственно после фотодетектора, он преобразует слабый токовый сигнал (уровень нА~мкА), выдаваемый детектором, в напряжение и выполняет предварительное усиление (коэффициент усиления обычно составляет от нескольких тысяч до десятков тысяч раз), решая проблему «сигнал слишком слаб для обработки» после преобразования оптического сигнала в электрический.

l Ограничивающий усилитель (LA): принимает выходной сигнал от TIA, дополнительно усиливает и формирует его (устраняет шум, корректирует искажения формы сигнала) и ограничивает амплитуду сигнала фиксированным диапазоном (например, уровнями LVPECL, CML), чтобы гарантировать соответствие выходного электрического сигнала на серверное оборудование стандартам протоколов (например, Ethernet, SDH).

l Схема управления (MCU/ASIC): Высокопроизводительные оптические модули (например, интеллектуальные оптические модули) имеют встроенные микроконтроллеры (MCU) или специализированные интегральные схемы (ASIC) для реализации цифровой диагностики и мониторинга.

Структура упаковки

 «Оболочка» оптического модуля отвечает за защиту внутренних компонентов, рассеивание тепла, электромагнитную защиту и обеспечение стандартизированных интерфейсов.

�� Механический корпус

l Материал: Обычно металл (сплав алюминия и меди) или конструкционный пластик.

l Функции: электромагнитное экранирование, отвод тепла и механическая защита.

�� Волоконно-оптический интерфейс

Используется для соединения оптоволоконных патч-кордов; распространенные типы включают: интерфейс LC, интерфейс SC, интерфейс MPO/MTP, интерфейс FC.

�� Электрический интерфейс

Используется для установки в слот оптического модуля устройства для передачи электрических и управляющих сигналов.

l Наиболее распространенный интерфейс — это интерфейс типа «золотой палец».

l Для обеспечения взаимозаменяемости оптических модулей от разных производителей следует придерживаться стандартизированных протоколов (таких как MSA, протокол с несколькими источниками данных).

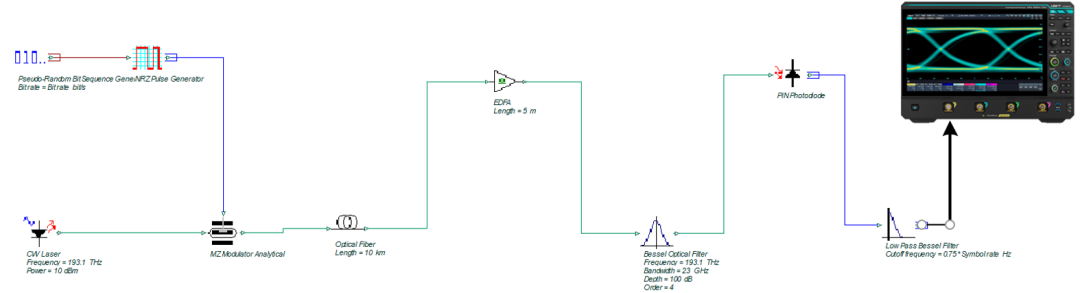

Пример внутренней структуры оптического модуля

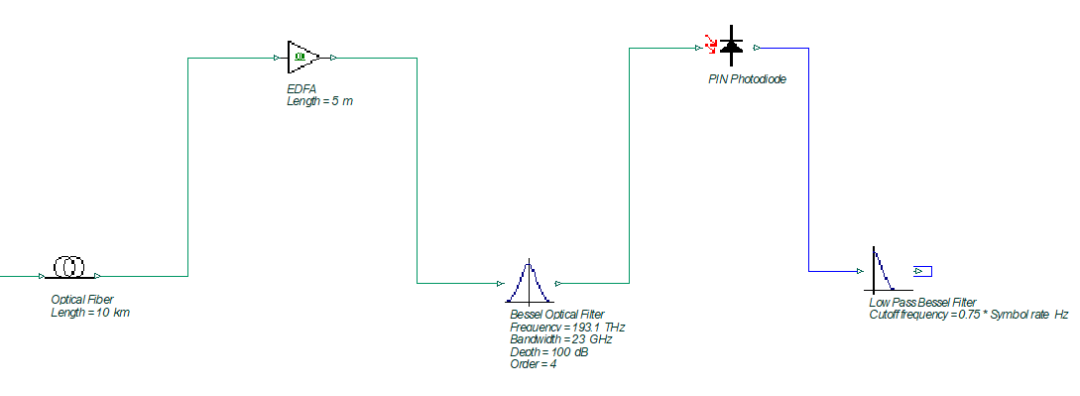

Последовательность этапов следующая: оптический сигнал, передаваемый по оптическому волокну → оптический фильтр → PIN-фотодетектор → TIA → фильтр нижних частот Бесселя
