тестирование RFIC
2026-06-22
Предисловие
RFIC — это интегральная схема, специально разработанная для обработки радиочастотных (РЧ) сигналов (обычно имеется в виду диапазон частот 300 кГц–300 ГГц). Она объединяет РЧ-тракт, аналоговые схемы и некоторую цифровую логику управления для реализации ключевых функций, таких как беспроводная передача сигнала, прием, усиление, преобразование частоты, модуляция и демодуляция.
Это «невидимый двигатель» современного беспроводного общества. От вашего мобильного телефона до беспилотных автомобилей, от спутникового интернета до умных домов — все они полагаются на высокопроизводительные, высоконадежные и недорогие радиочастотные интегральные схемы. С приближением эры 5G-Advanced и 6G радиочастотные интегральные схемы постоянно развиваются в направлении более высоких частот, большей интеллектуальности, большей интеграции и более экологичных технологий.

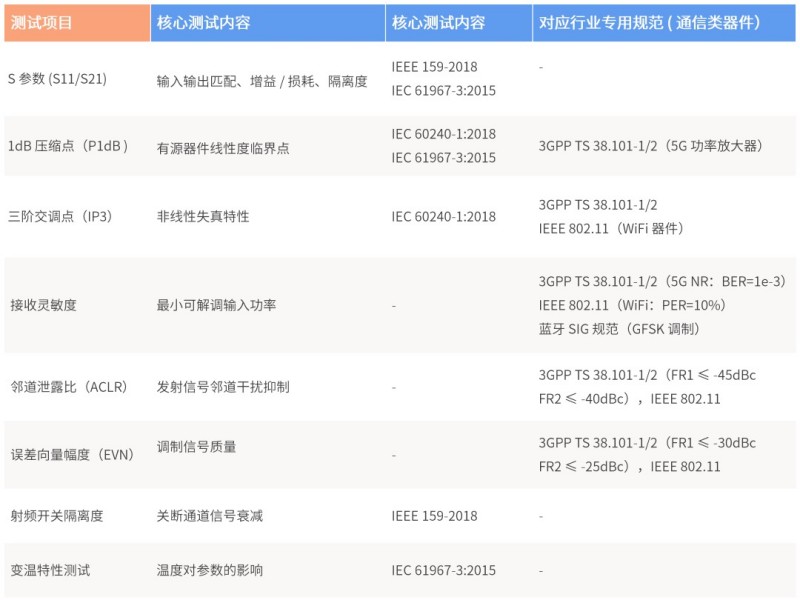

Часть 1 Основные индикаторы тестирования RFIC
Основные параметры тестирования радиочастотных интегральных схем делятся на две категории: тестирование общих параметров и тестирование векторных сигналов .
👉 Общий тест индикаторов
Передача : интермодуляция третьего порядка, усиление, паразитные сигналы, гармоники, компрессия 1 дБ, S22
Приёмник : S11, коэффициент шума, коэффициент усиления АРУ, интермодуляционные искажения третьего порядка, изоляция.
👉Тестирование векторного сигнала
Передача : EVM, смещение и дисбаланс IQ, шум, ACLR, занимаемая полоса пропускания, SEM, паразитные излучения.
Приём : EVM, смещение IQ и дисбаланс.
Часть 2 Решения для тестирования коммуникационных и сетевых технологий
Ниже представлен конкретный план.
Часть 3. Общая схема тестирования индикаторов
Для проведения основных испытаний радиочастотных интегральных схем компания UNI-T предлагает широкий спектр приборов, включая генераторы векторных радиочастотных сигналов, анализаторы спектра и векторные анализаторы цепей.

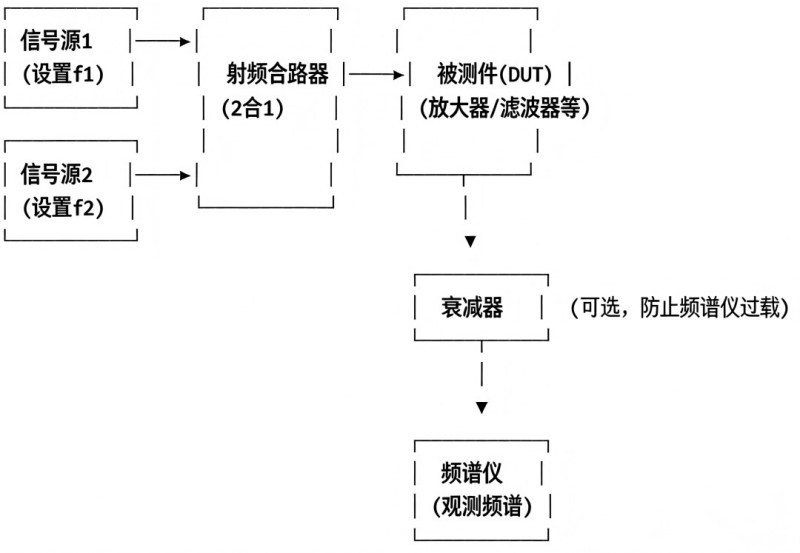

1.Генератор векторных радиочастотных сигналов + анализатор спектра
Серии USG5000V и UTS7000A обладают мощными возможностями генерации и анализа сигналов, включая такие тесты, как интермодуляция третьего порядка, усиление, паразитные сигналы, гармоники, компрессия 1 дБ, усиление АРУ и изоляция.

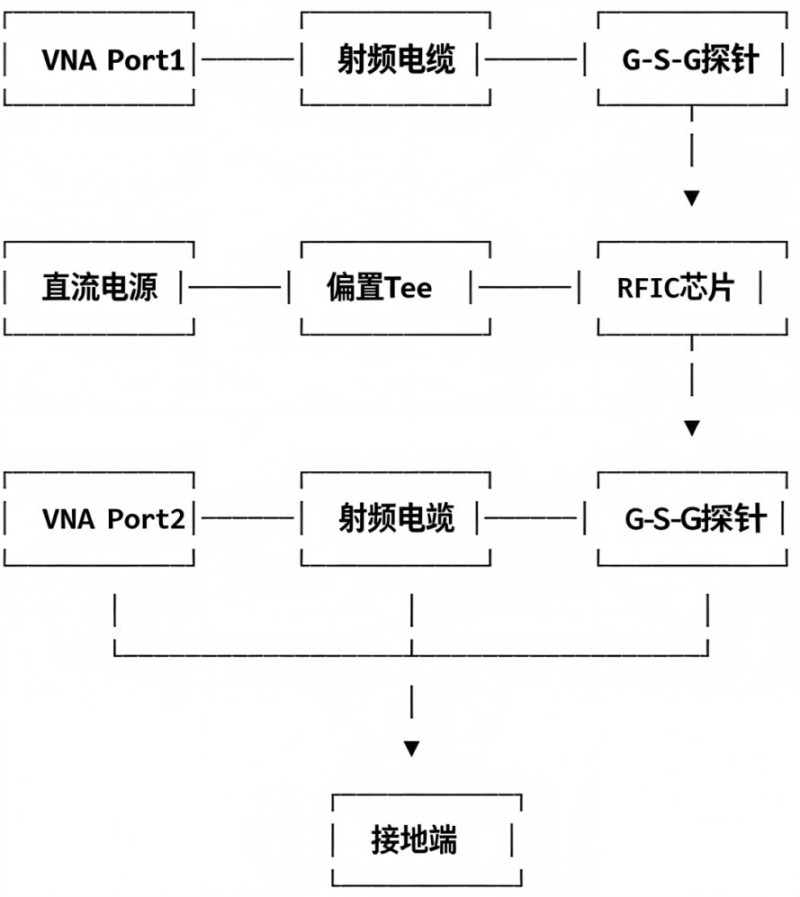

2.Векторный сетевой анализатор
Серия VNA4000 имеет частотный диапазон от 100 кГц до 9 ГГц и отличается высокой скоростью измерений, а также точными функциями коррекции ошибок и калибровки, охватывающими тестирование S-параметров, таких как S11, S22, S21 и S12.

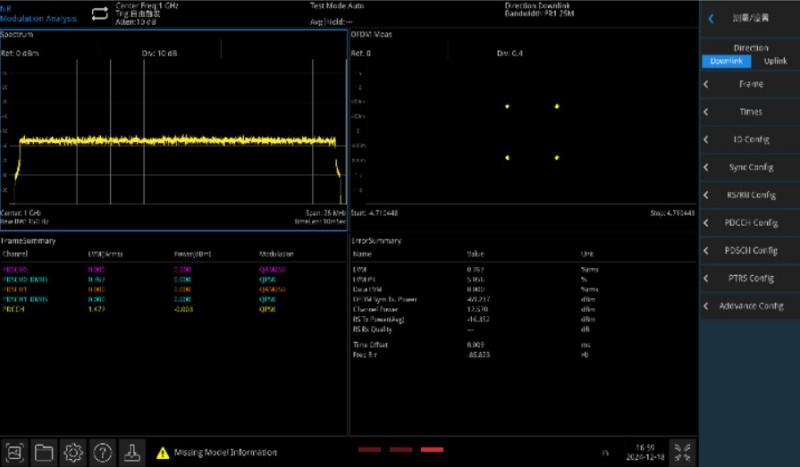

Часть 4 Решение для векторного тестирования сигналов
Для векторного тестирования радиочастотных интегральных схем компания UNI-T предлагает спектральные анализаторы серии UTS7000A , которые позволяют проводить тесты на EVM, смещение IQ и дисбаланс и т.д.

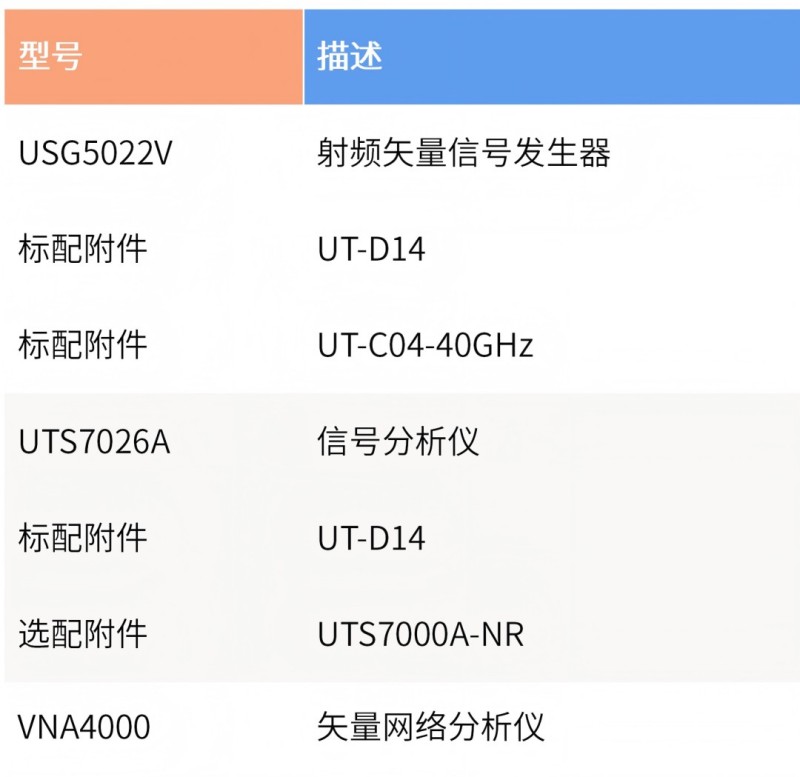

Список оборудования
