Автоматизированное тестирование параметров постоянного тока для операционных усилителей/компараторов
2026-06-22
Предисловие
Цель данного решения — создание стандартизированной, автоматизированной и высокоточной системы тестирования параметров постоянного тока для операционных усилителей (ОУ) и компараторов напряжения . Эта система может быть основана на автоматизированной тестовой платформе (АТП) или представлять собой самостоятельно разработанную тестовую платформу, состоящую из блока прецизионных измерений (PMU), цифрового мультиметра (DMM), программируемого источника питания, прецизионной резисторной сети и коммутационной матрицы. С помощью компьютерного программного управления она может автоматически выполнять процесс тестирования, собирать данные, анализировать данные и генерировать отчеты.
Параметры постоянного тока имеют фундаментальное значение для оценки характеристик операционных усилителей/компараторов, напрямую влияя на точность, энергопотребление и стабильность схемной системы. Автоматизированное тестирование может значительно повысить эффективность, согласованность и надежность тестирования, снизить количество человеческих ошибок и удовлетворить требования крупномасштабного производства и высокого контроля качества.
Часть 1 Применимые типы устройств
Параметры постоянного тока имеют фундаментальное значение для оценки характеристик операционных усилителей/компараторов, напрямую влияя на точность, энергопотребление и стабильность схемной системы. Автоматизированное тестирование может значительно повысить эффективность, согласованность и надежность тестирования, снизить количество человеческих ошибок и удовлетворить требования крупномасштабного производства и высокого контроля качества.
Операционные усилители: операционные усилители общего назначения, прецизионные операционные усилители, малошумящие операционные усилители, маломощные операционные усилители и высокоскоростные операционные усилители.
Компараторы : компараторы общего назначения, прецизионные компараторы, маломощные компараторы, высокоскоростные компараторы, компараторы с гистерезисом.
Часть 2 Цель теста
✅ Проверка проектных характеристик: Убедитесь, что характеристики тестируемого устройства (DUT) по постоянному току соответствуют требованиям технической документации или проектных спецификаций.
✅Контроль производственного процесса: Быстрое отсеивание дефектной продукции на этапах тестирования пластин (CP) и готовой продукции (FT) для обеспечения стабильных характеристик продукции, покидающей завод.
✅ Оценка и классификация качества: На основе результатов тестирования ключевых параметров (таких как напряжение смещения и ток смещения) устройство классифицируется (отбирается по группам) по показателям производительности.
✅ Мониторинг надежности: отслеживание колебаний процесса и потенциальных режимов отказов посредством долговременного анализа данных испытаний.
Часть 3 состав тестовой системы

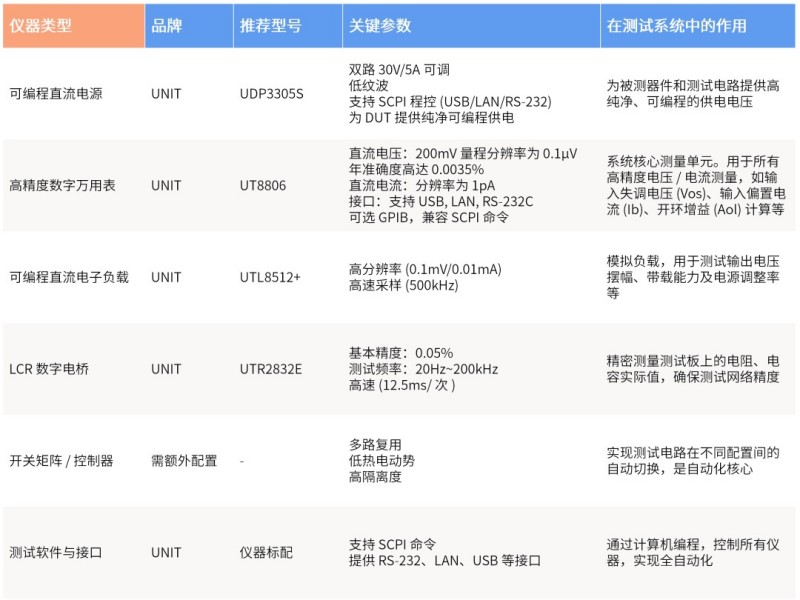

Выбор основных инструментов тестирования аппаратной платформы компанией UNI-T
Программная платформа
✅ Исполнитель тестов: разработан с использованием LabVIEW, Python, C# или языков, специфичных для автоматизированного тестирования (например, IG-XL).
✅Библиотека драйверов приборов: стандартизированный набор инструкций управления приборами.
✅Модуль анализа данных и составления отчетов: обеспечивает отображение данных в реальном времени, статистический анализ, определение предельных значений, генерацию отчетов и хранение данных в базе данных.
Часть 4 Тестирование параметров постоянного тока операционного усилителя
Тест входного напряжения смещения (Vos)
Входной ток смещения (Ib) и входной ток смещения (Ios)
Коэффициент усиления напряжения в разомкнутой цепи (Aol)
Коэффициент подавления синфазного сигнала (CMRR)
Коэффициент подавления помех источника питания (PSRR)
Размах выходного напряжения
(В зависимости от компаратора) Напряжение гистерезиса (Vhys, Hysteresis)
Часть 5 Процесс тестирования
👉 Инициализация при включении питания
Проверка разъема на тестируемом устройстве, самодиагностика системы, сброс прибора.
👉 Настройка параметров
Программа загружает план тестирования соответствующего тестируемого устройства и устанавливает источник питания, диапазон, параметры сканирования и т. д.
👉 Выполнять последовательно
Выполните тесты, описанные в главе 4 «Тестирование параметров постоянного тока операционного усилителя», в заранее определенной последовательности (обычно начиная с теста, который оказывает наименьшую нагрузку на тестируемое устройство).
👉 Оценка в режиме реального времени
После завершения каждого тестового элемента он немедленно сравнивается с заданным пределом, и результат записывается. Если какой-либо критически важный элемент не пройден, тест может быть немедленно завершен (прерван) для экономии времени.
👉 Сводка данных
После завершения всех тестов все результаты суммируются для генерации уникального идентификатора результата теста (пройдено/не пройдено).
