Тестирование эффективности и переходных характеристик микросхем управления питанием
2026-06-22
В связи с быстрым развитием электронных технологий микросхемы управления питанием (PMIC) стали ключевыми компонентами современных электронных систем. Новые области применения, такие как связь 5G, искусственный интеллект, Интернет вещей, электромобили и промышленная автоматизация, предъявляют все более жесткие требования к производительности систем электропитания. Микросхемы управления питанием должны не только обеспечивать стабильное и надежное электропитание, но и соответствовать более высоким стандартам энергоэффективности и динамических характеристик.
Часть 1. Основные технологические проблемы
Однако для соответствия этим жестким требованиям к производительности микросхемы управления питанием сталкиваются с многочисленными техническими проблемами на этапах проектирования и тестирования.
Узкое место 1
👉 Требования к энергоэффективности постоянно растут
✅ В связи с глобальным энергетическим кризисом и экологической политикой страны вводят все более строгие стандарты энергоэффективности для электронных изделий;
✅ Повышенные требования к времени автономной работы портативных устройств обусловливают необходимость повышения эффективности преобразования энергии до уровня более 95%;
✅ В системах с высокой мощностью, таких как центры обработки данных и базовые станции, потери мощности напрямую влияют на эксплуатационные расходы и конструкцию систем теплоотвода.
Узкое место 2
👉 Требуется более быстрая переходная характеристика
✅ Рабочий ток высокоскоростных цифровых чипов (таких как ЦП, ГП и ускорители ИИ) значительно колеблется в течение очень короткого промежутка времени;
✅ Требование к времени отклика для типичного ступенчатого изменения нагрузки от малой нагрузки до полной нагрузки снижено до уровня микросекунд или даже субмикросекунд;
✅ Для обеспечения стабильности системы необходимо контролировать перерегулирование и недорегулирование выходного напряжения источника питания в очень малых пределах.
Узкое место 3
👉 Увеличение сложности тестирования
✅ Микросхемы управления питанием с несколькими выходами требуют одновременного тестирования нескольких каналов;
✅ Производительность значительно различается в зависимости от режима работы (например, гибридный режим ШИМ/ПФМ);
✅ Диапазон контрольных точек очень широк: от статических параметров до динамического отклика, от кривых эффективности до тепловых характеристик.

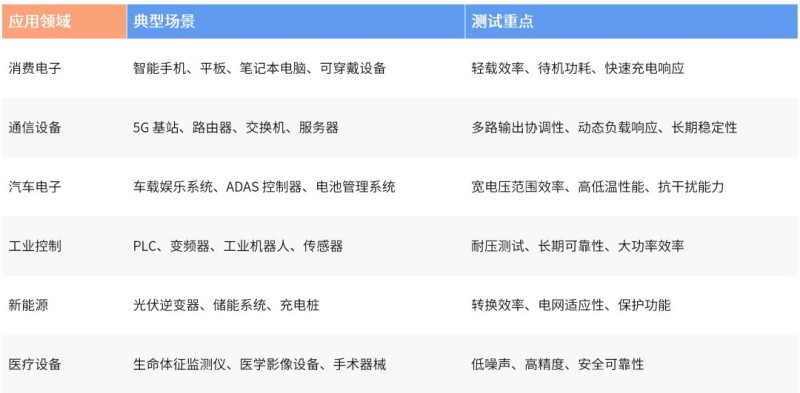

Часть 2 Области применения и функции решения
Ключевая роль плана тестирования
👉 Этап исследований и разработок
✅Проверка проектных характеристик: Убедитесь, что микросхема соответствует проектным характеристикам, проведя точное тестирование эффективности и переходных процессов;
✅Оптимизация параметров проектирования: выявление источников потерь, оптимизация компенсации обратной связи и повышение общей производительности;
✅ Анализ отказов: Быстро выявляйте конструктивные недостатки, сокращайте затраты на доработку и ускоряйте запуск продукта.
👉 Этап производства
✅ Гарантия качества: Мы внедрили стандартизированные процедуры тестирования, чтобы гарантировать соответствие продукции, покидающей завод, стандартам качества;
✅ Стабильность партий: отслеживание различий в характеристиках разных партий продукции с помощью автоматизированного тестирования;
✅ Отбор и классификация: На основе результатов испытаний продукция классифицируется по своим характеристикам, чтобы удовлетворить потребности различных клиентов.
👉 Этап технического обслуживания
✅ Диагностика неисправностей: Предоставляет точные методы тестирования для быстрого определения причины поломки;
✅Проверка работоспособности: Убедитесь, что отремонтированный или замененный продукт восстановил свою нормальную производительность;
✅Оценка надежности : Оценка срока службы изделия и циклов технического обслуживания на основе данных долгосрочных испытаний.

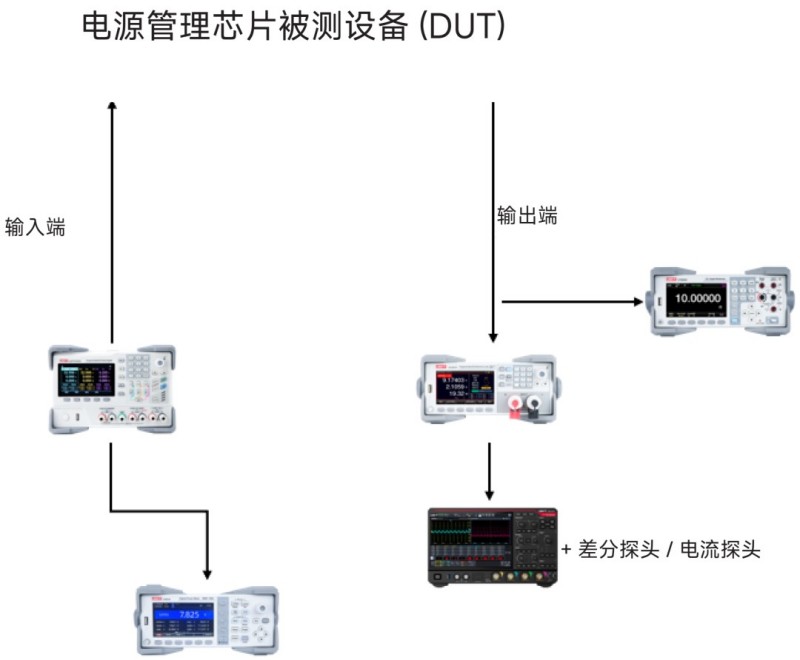

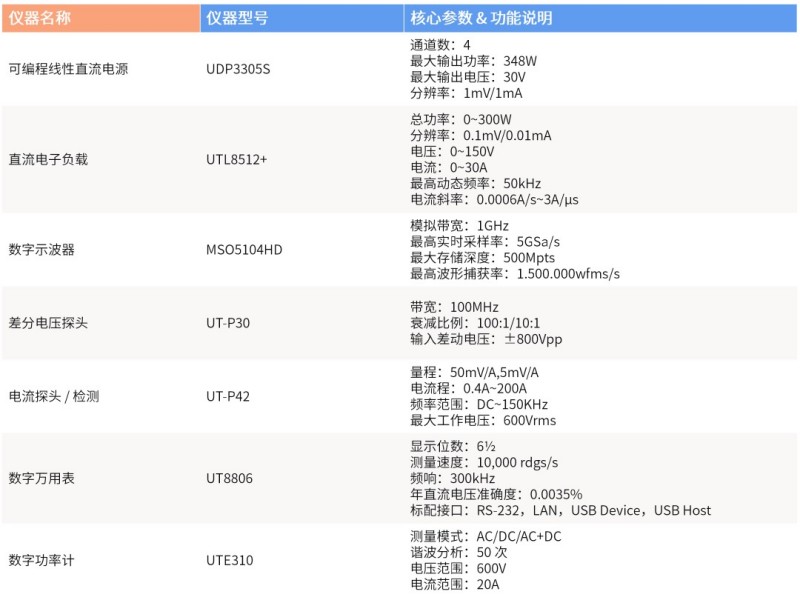

Часть 3 Выбор испытательного оборудования и архитектура испытательной системы
Часть 4 Тестовый проект
Схема проверки эффективности
Цель испытания: Измерить эффективность преобразования энергии микросхемы управления питанием при различных условиях нагрузки, построить кривую эффективности и оценить ее энергоэффективность.
Принцип тестирования: КПД η = (Выходная мощность Pout / Входная мощность Pin ) × 100%, где:
- Выходная мощность P out = V out × l out
- Входная мощность P <sub>in</sub> = V <sub>in</sub> × I <sub>in</sub> × PF (коэффициент мощности учитывается для переменного входного сигнала)
Решение для проверки переходных процессов
Цель тестирования: Оценить характеристики отклика выходного напряжения микросхемы управления питанием при резких изменениях нагрузки, включая:
- Амплитуда перерегулирования
- Подстрелить
- Время восстановления / Время стабилизации
- Падение напряжения
Часть 5 Меры предосторожности и передовые методы работы
Меры предосторожности
Безопасность при работе с высоким напряжением
- При испытании высоких напряжений (например, Vin > 60 В) необходимо использовать разделительный трансформатор;
- При использовании дифференциального датчика убедитесь, что номинальное напряжение не превышено;
- Перед тестированием проверьте все соединения, чтобы убедиться в их правильности.
Защита от перегрузки по току
- Как для источников питания, так и для электронных нагрузок должны быть установлены соответствующие ограничения по току;
- При испытании высоких токов обращайте внимание на пропускную способность кабеля по току;
- Подготовьте кнопку аварийной остановки.
Электростатическая защита
- При работе со стружкой и прецизионными инструментами используйте антистатический браслет;
- Используйте антистатический верстак;
- Избегайте прямого прикосновения к контактам микросхемы руками.

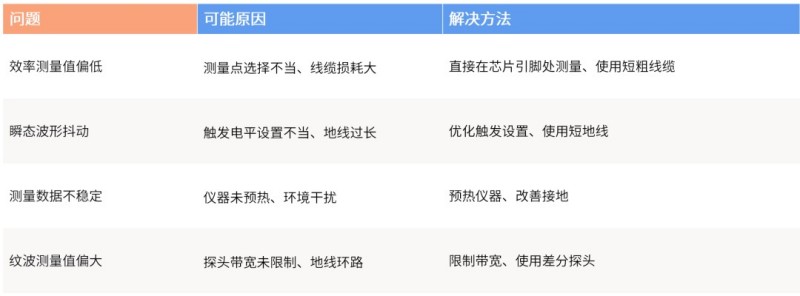

Распространенные проблемы и решения
