Анализ спектра импеданса электрохимической импедансной спектроскопии (ЭИС) аккумуляторного модуля
2026-07-06
Обзор
Электрохимическая импедансная спектроскопия (ЭИС) — это электрохимическая технология обнаружения, основанная на принципе защитного возмущения. Она определяет состояние работоспособности (СХ) и состояние заряда (СЗ) батареи путем измерения ее импедансного отклика в определенном частотном диапазоне. Система использует сверхнизкопотребляющий аналоговый интерфейс (АФА) для возбуждения батареи и получения ее ответного сигнала. По мере старения батарей их емкость уменьшается, а их импеданс линейно увеличивается. Поэтому, отслеживая изменения импеданса с помощью ЭИС, можно эффективно оценить СХ и определить необходимость замены батареи, тем самым снижая затраты на техническое обслуживание и простои. Поскольку импеданс батареи очень мал (миллиомы) и требуется возбуждение током, а не напряжением, система специально оснащена схемой ввода тока и функцией калибровки для обеспечения точности измерений.
Часть 1. Теория электрохимической импедансной спектроскопии (ЭИС) батарей.

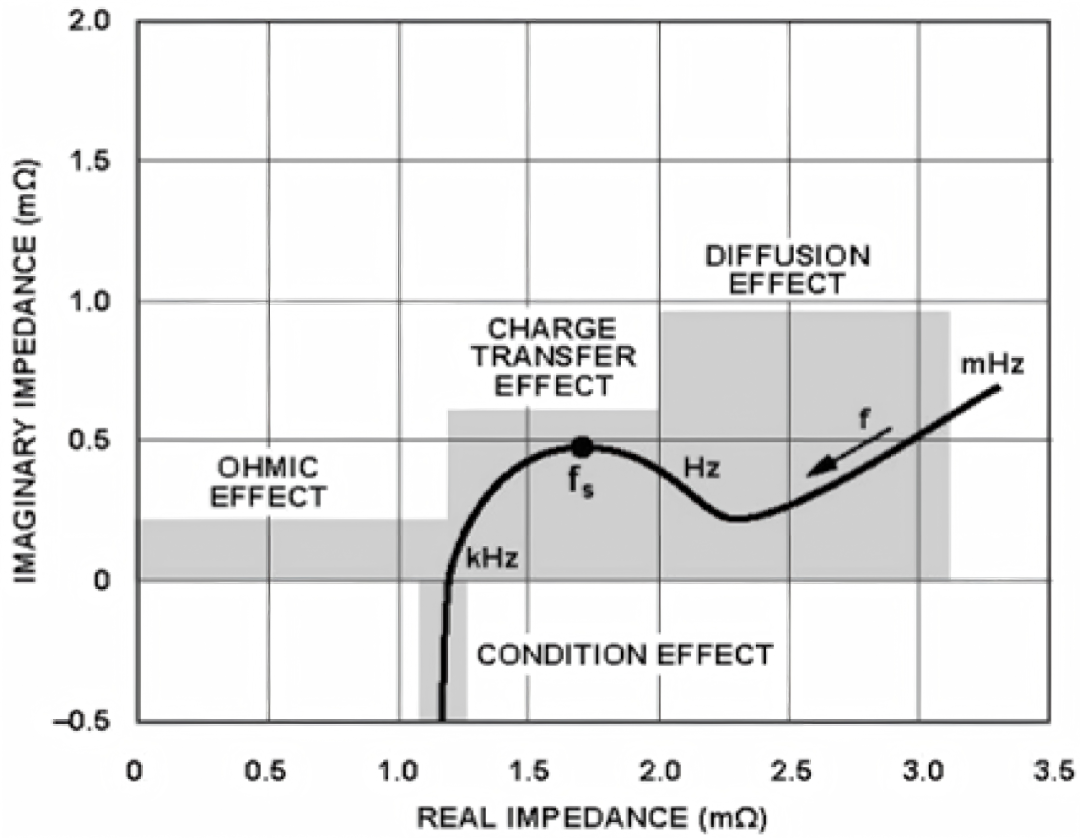

Батареи представляют собой нелинейные системы; поэтому тестирование небольшого фрагмента вольт-амперной характеристики батареи приводит к тому, что система демонстрирует псевдолинейное поведение. В псевдолинейной системе синусоидальный входной сигнал создает синусоидальный выходной сигнал с той же частотой, но фаза и амплитуда смещены. В методе электрохимической импедансной спектроскопии (ЭИС) для получения данных к батарее подается переменный возбуждающий сигнал. Информация в ЭИС обычно представляется в виде диаграммы Найквиста, но также может использоваться диаграмма Боде. На диаграмме Найквиста отрицательная мнимая составляющая импеданса (ось Y) отображается в зависимости от действительной составляющей импеданса (ось X).
Часть 2. Пункты проверки импеданса EIS аккумуляторного модуля.

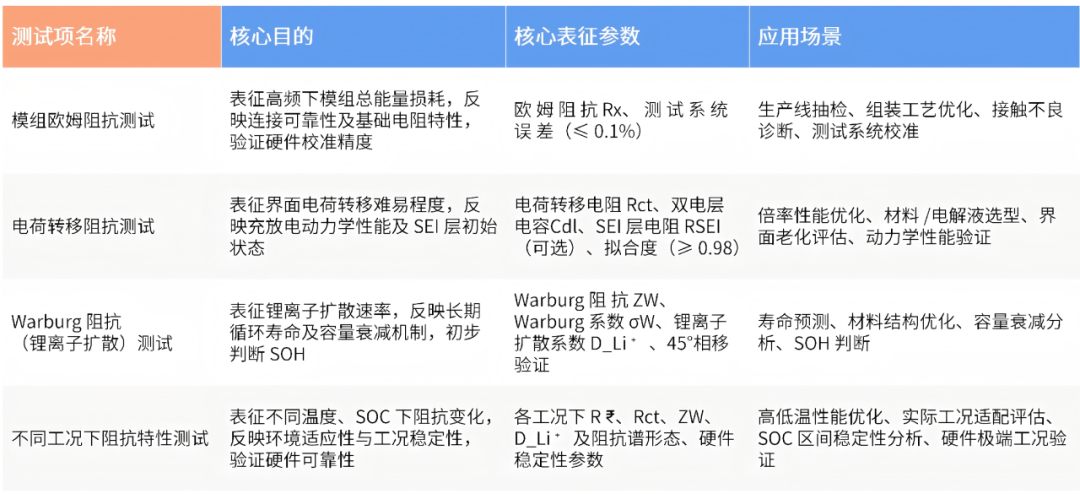

Исходя из требований к применению аккумуляторных модулей, возможностей технологии электрохимической импедансной спектроскопии (ЭИС) и опыта тестирования цепей, описанного в справочных документах, данное решение включает четыре основных параметра тестирования, охватывающих базовые импедансные характеристики модуля, электрохимическую кинетику, диффузионные характеристики и адаптивность к окружающей среде. Оно также включает требования к калибровке оборудования и контролю ошибок. Назначение, основные параметры характеризации и сценарии применения каждого параметра тестирования четко определены следующим образом:

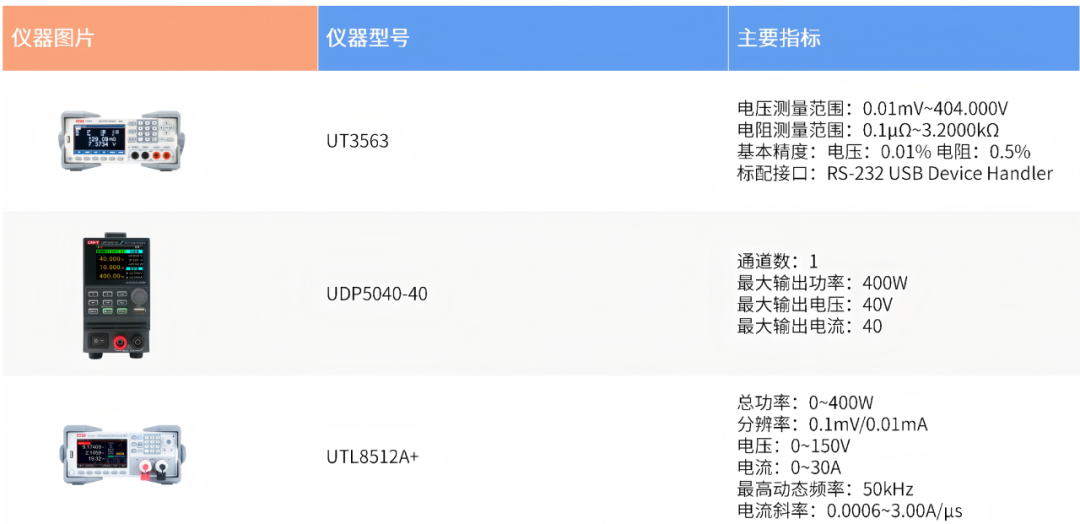

Руководство по выбору
