Полное руководство по тестированию и анализу сигналов с помощью векторного анализатора — комплексная система диагностики на основе параметров S11/S21/DTF
2026-08-03
Предисловие: Испытание неизбежности эпохи технологического слияния
В настоящее время новые технологии, такие как 5G, IoT и автомобильная электроника, стимулируют эволюцию радиочастотных систем к более высокой частоте, более широкополосной и более сложной архитектуре. Эта тенденция создает беспрецедентные проблемы для тестирования измерений: эффективность тестирования, релевантность данных и рентабельность инвестиций в оборудование являются ключевыми факторами, ограничивающими прогресс исследований и разработок и эксплуатационные расходы.
👉 Глубокий анализ отраслевых болей
❎ узкое место эффективности: традиционная схема требует спектрометра, векторного сетевого анализатора и многих других тестов переключения оборудования, износа разъема, повторной калибровки расхода более 30% эффективного рабочего времени;
❎ Остров данных: результаты измерений отдельных приборов не синхронизированы во времени, фазовые ориентиры не совпадают, что приводит к тому, что диагностика неисправностей зависит от опыта, а не от данных;
❎ Давление себестоимости: Высокие инвестиции в специализированное оборудование, низкий коэффициент использования, сложное обслуживание, ограничение темпов технологических инноваций.
👉 Революционная ценность технологической интеграции
Интеграция анализаторов сигналов с функциями векторного сетевого анализа является точной реакцией на потребности этой эпохи. Основываясь на общей вибрационной системе и цифровой архитектуре промежуточной частоты, была реализована новая парадигма тестирования однократного подключения, многодоменной синхронизации и корреляции данных, что обеспечило беспрецедентную диагностическую эффективность для современной радиочастотной инженерии.
Part.1
Калибровка как краеугольный камень
Архитектура измерений Троицы
Точная калибровка является краеугольным камнем всех достоверных измерений. Он создает модель ошибки с помощью открытых замыканий, короткого замыкания, прямого доступа и калибровки нагрузки известных стандартных деталей, принципиально устраняя системные отклонения и повышая точность измерения на порядок. На этом краеугольном камне три основных режима измерения S11, S21 и DTF образуют полное диагностическое и измерительное замкнутое кольцо.
01.S11 Измерение рефлексов - система "Стетоскоп здоровья"
В качестве коэффициента комплексного отражения 517, S11 количественно раскрывает состояние соответствия сопротивления порта и является основным показателем стабильности системы. Благодаря различным проявлениям, таким как потеря эха, VSWR и круговая диаграмма Смита, инженеры могут быстро идентифицировать дислокацию сопротивления.
✅ Математическая сущность: прямое корреляционное сопротивление нагрузки
✅ Ключевые параметры
Потери эха: > 15 дБ квалифицировано, > 20 дБ отлично
Отношение стоячей волны напряжения: < 1.5: 1 квалифицированное, < 1.2: 1 отличное
Диаграмма окружности Смита: визуальное отображение траектории сопротивления
02.S21 Измерение передачи - производительность "Точная шкала"
Свойства комплексной передачи сигнала через устройство S21 являются основной основой для проверки бюджета канала связи. Благодаря характеристикам передачи измеренного устройства, включая ключевые показатели, такие как потери вставки, плоскость усиления и задержка группы, спектральные характеристики сигнала, качество модуляции корреляционного анализа, чтобы обеспечить более полную перспективу производительности системы.
✅ Характеристика амплитуды:
Общие потери при вставке: ILTotal = ILMismatch + ILCable
Потери при рассогласовании: ILMismatch = - 10log10 (1 - - гамма - - 2)
Потери диэлектрика / проводника: ILCable = α · L, α - коэффициент затухания, L - длина
Плотность усиления: G (f) представляет собой функцию частотной реакции усиления
✅ Фазовые характеристики:
Групповая задержка: представление фазовой линейности
Последовательность фаз: фиксированная точка частоты (ключ к многоканальной системе)
03.DTF Расположение временной области - неисправный "структурный навигатор"
Обратное преобразование Фурье, основанное на отражении диапазона частот, преобразует данные отражения диапазона частот в реакцию временной области с помощью аппаратного ускорения для достижения точного отображения электрического разрыва в физическое положение, что значительно повышает эффективность диагностики.
✅ Разрешение расстояния: определяет теоретический предел продольного разрешения системы в идеальных условиях (прямоугольные окна).
Чем меньше значение дельты d, тем выше потенциал разрешения, присущий системе; c Скорость света в вакууме, примерно равна 3x108m / с; BW для анализа полосы пропускания; Эпсилон ЭФФ - эффективная диэлектрическая константа
✅ Инженерный выбор оконной функции: функция окна, взвешивая ширину главного лепестка (определяя разрешение расстояния) и уровень бокового лепестка (определяя ложный ответ)
Выбор оптимизации
Окно Ханнинга: основной клапан шире, боковой клапан подавляется превосходно. Универсальное позиционирование неисправностей, сбалансированное разрешение и ложные ответы
Прямоугольные окна: главный лепесток самый узкий, боковой лепесток плохо подавляется. Измерение с высоким разрешением, определение плотной точки отказа
Окно Цезаря: Параметры могут быть отрегулированы (бета - значение), производительность управляема. Специальные сценарии применения, оптимизация производительности главного и бокового лепестков
✅ Точность позиционирования: ± (0,01 м + 0,3% показаний), удовлетворяет тестам от чипа к длинному кабелю
Part.2
Классический случай
Диагностика коаксиального кабеля
Фон отказа
На базовой станции 5G наблюдается снижение расстояния покрытия, предварительно оцененное как отказ радиочастотного кабеля. Для диагностики неисправностей используется анализатор сигналов серии UTS3000A. Объектом испытаний был коаксиальный кабель LMR - 400 длиной 45 м (Эпсилон eff e1.3), работающий в диапазоне 3,4 - 3,6 ГГц.
Step 1: Калибровка закладки фундамента - создание базы точных измерений

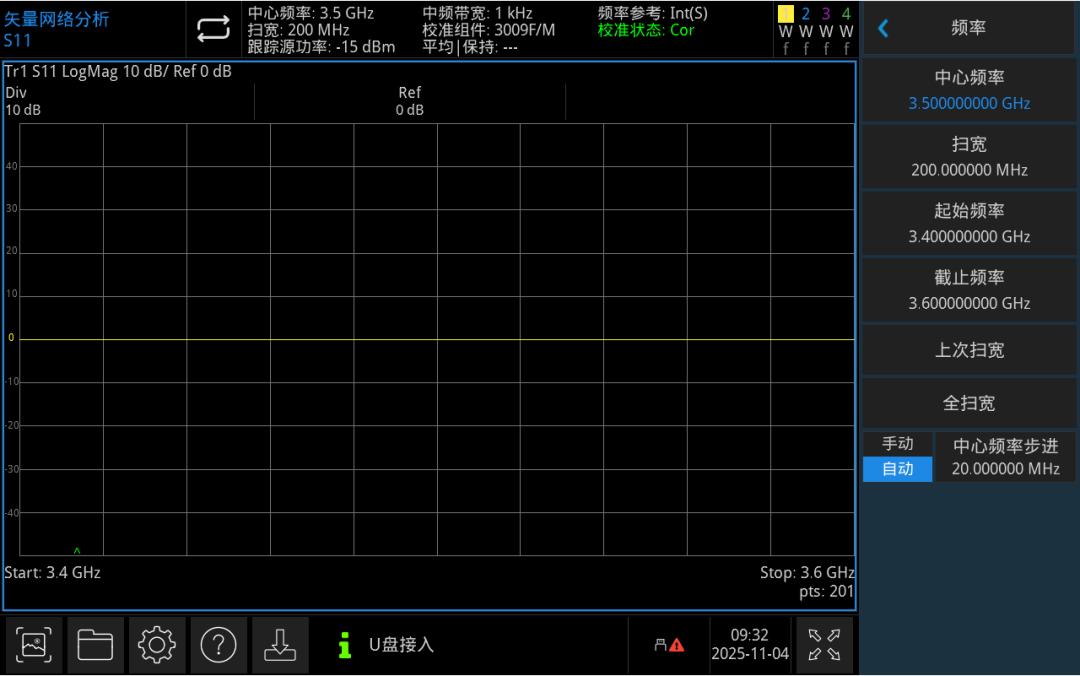

Перед тестом с помощью разделительного калибровочного элемента VNA UT - 3009F / M выполняется калибровка с открытым замыканием, коротким замыканием, нагрузкой и прямым прохождением, чтобы установить точный эталон для амплитуды и фазового измерения S - параметров. Затем, для проведения отдельного открытого замыкания, короткого замыкания, калибровки нагрузки, для точной калибровки системы отсроченных эталонов, чтобы обеспечить точность позиционирования расстояния. После завершения калибровки прибор покажет слова "Cor".
Примечание: Частотный диапазон измерений, количество точек сканирования и другие параметры должны быть установлены до калибровки, а в процессе измерения, если они будут изменены, их необходимо откалибровать заново.
Step 2: S11 Рефлексный скрининг - быстрый скрининг для выявления аномалий
Быстрая идентификация проблемы существует, руководство последующим направлением тестирования

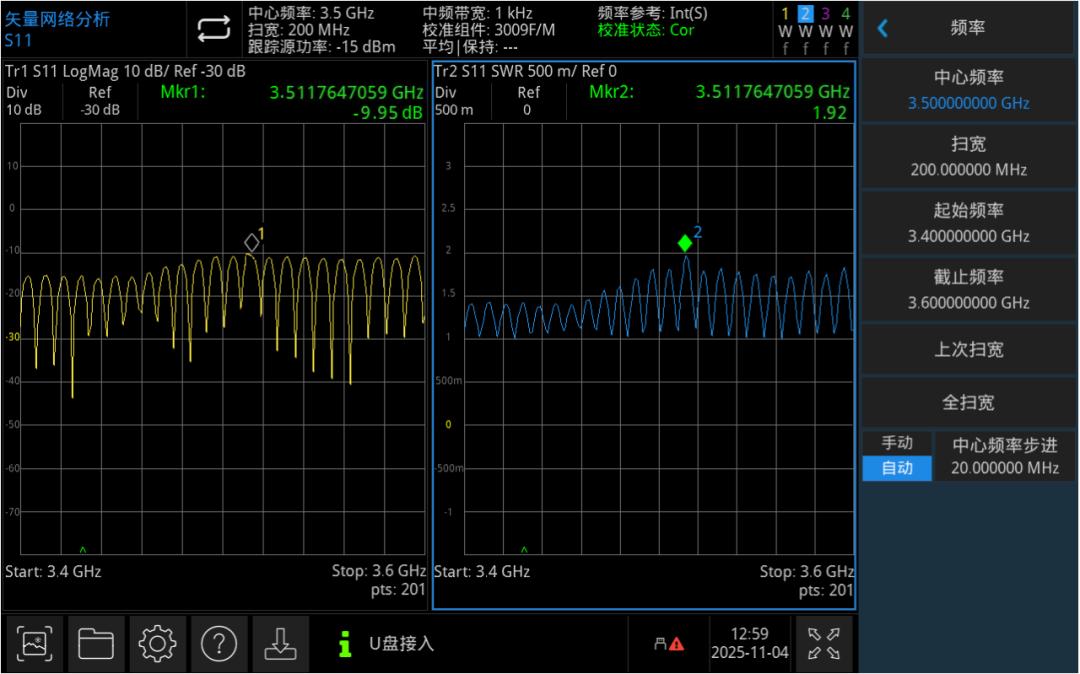

Анализ результатов: потеря эха на 3,51 ГГц ухудшается до - 9,95 дБ, существует явный разрыв сопротивления, серьезное отражение энергии системы, что соответствует VSWR 1,92: 1, выше спецификации проектирования 1,8: 1.
Step 3: S21 Проверка передачи - оценка влияния глубокой проверки
Предоставление поддержки данных для принятия решений по техническому обслуживанию во избежание чрезмерного или недостаточного ремонта

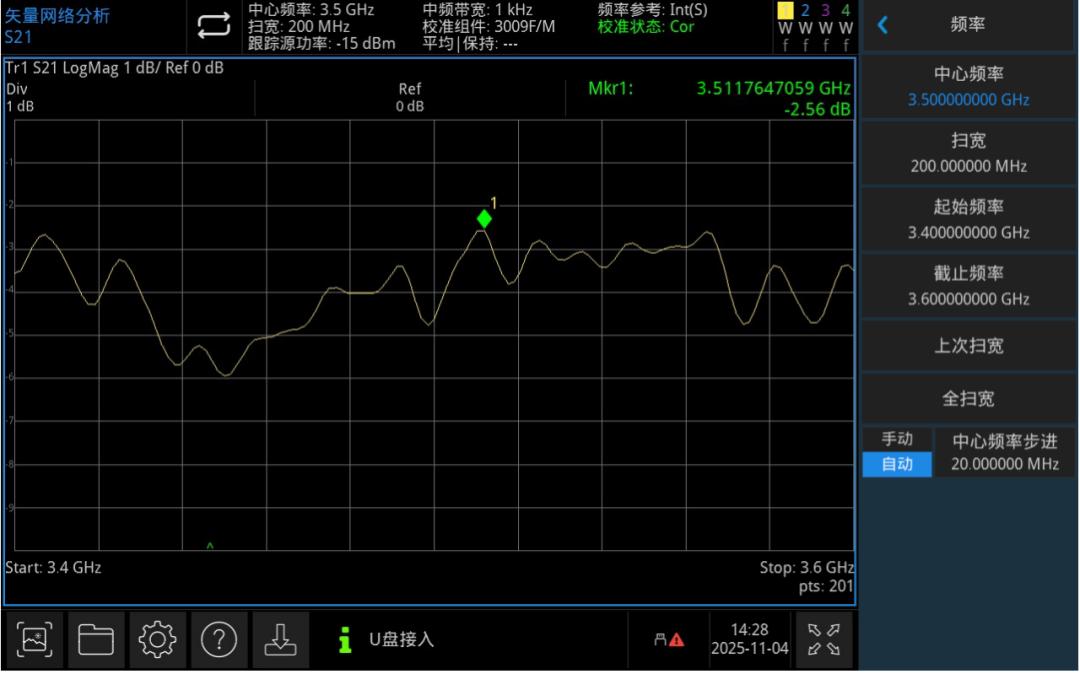

Анализ результатов: измеренные общие потери при вставке ILT = - 256dB в точке аномальной частоты 3,51 ГГц, которая полностью соответствует точке аномальной частоты S11. Потери эха, измеренные S11 RL = - 20log10 (гамма - 10), получают коэффициент отражения гамма - 01.03.315, который позволяет рассчитать потери рассогласования, вызванные этой точкой отказа ILM = - 10log10 (1 - гамма - ²) e0.45dB, количественно определяет чистое влияние неисправности на производительность передачи, образуя полную цепочку доказательств воздействия производительности.
(Ознакомьтесь с инструкцией, 45 - метровый кабель LMR - 400 имеет теоретические потери около - 3,0 дБ при 3,5 ГГц, измеренные общие потери - 2,56 дБ близки к нему и содержат потери рассогласования около 0,45 дБ, данные самосогласованы.) )
Step 4: DTF Точное позиционирование - Физическая блокировка местоположения для решения проблемы
Результаты временной области основаны на калибровке диапазона частот, информация о местоположении достоверна и надежна

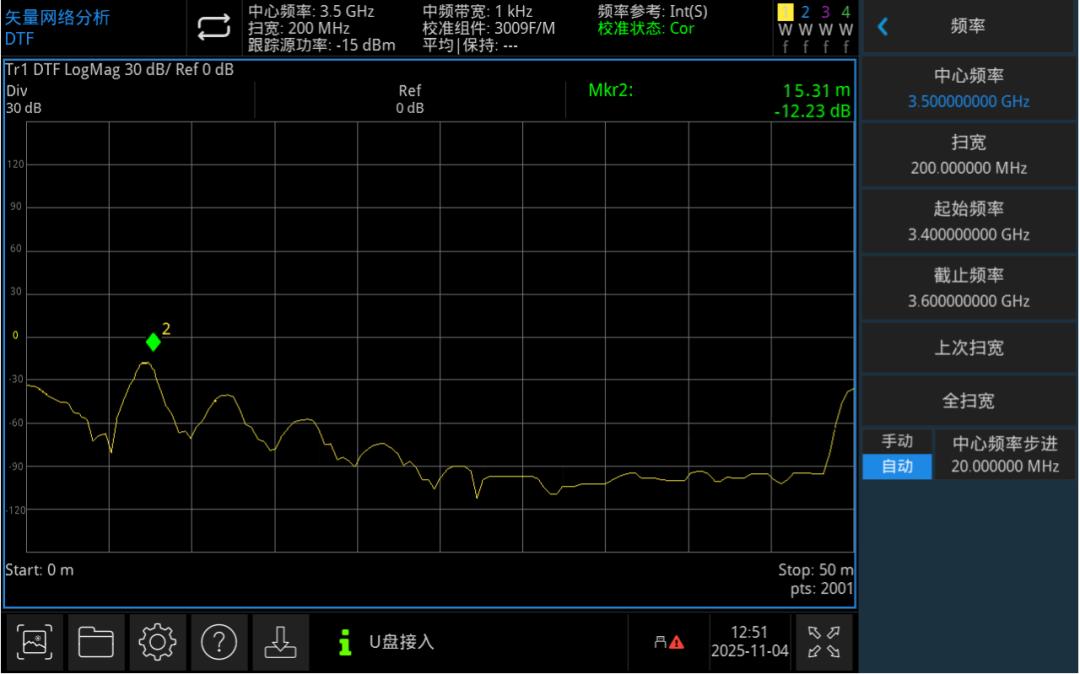

Результаты анализа: на 15,31 м кабеля была обнаружена видимая точка отражения, коэффициент отражения гамма - 0315, фазовые характеристики отображались как характеристики открытого контура. Проверка на месте подтвердила, что сжатие кабеля в этом положении внешними силами приводит к локальной деформации внутреннего проводника, вызывая мутацию сопротивления, которая в значительной степени соответствует результатам измерений.
Part.3
Техническое преимущество
И перспективы будущей эволюции
Инженерное замыкание Троицы.
👉 Переосмысление радиочастотной диагностики
S11 Быстрое обнаружение → ответ « Является ли система здоровой? » (повышение эффективности на 60%)
S21 Точная оценка → Ответить « Соответствует ли производительность стандарту? » « (Ошибка качества менее 2%)
Точное позиционирование DTF → Ответ на вопрос « Как исправить? » (сокращение времени обслуживания на 70%)
Реконструкция отраслевой стоимости
👉 От центра затрат к созданию стоимости
Экономическая выгода: сокращение инвестиций в оборудование на 50%, повышение эффективности тестирования на 60 - 80%
Развитие талантов: сокращение цикла подготовки инженеров на 50%, повышение уровня стандартизации операций
Революция качества: принятие решений на основе данных, обслуживание прогнозирования неисправностей становится реальностью
Путь будущей эволюции
👉 Методология тестирования для следующего поколения связи
По мере того, как технология беспроводной связи развивается в высокочастотных диапазонах, таких как миллиметровые волны и терагерцы, архитектура радиочастотной системы становится все более сложной, что способствует переходу методов тестирования в систематическое и интеллектуальное направление. В настоящее время системная тестовая система, основанная на многопараметрических связях S11 / S21 / DTF, ведет парадигму тестирования от измерений на одном устройстве к диагностике на системном уровне. Архитектура определения программного обеспечения для достижения многодоменного синхронного сбора данных, алгоритмы машинного обучения позволяют интеллектуально прогнозировать неисправности, технология цифрового двойника для создания среды проверки от конца к концу. Эта эволюция заложила основу для тестирования новых архитектур, таких как будущие сверхширокополосные системы и интеллектуальные суперповерхности, и подтолкнула технологию тестирования от вспомогательных инструментов к основным возможностям, которые приводят к инновациям.
Part.4
Серия UTS3000A
Анализатор сигналов

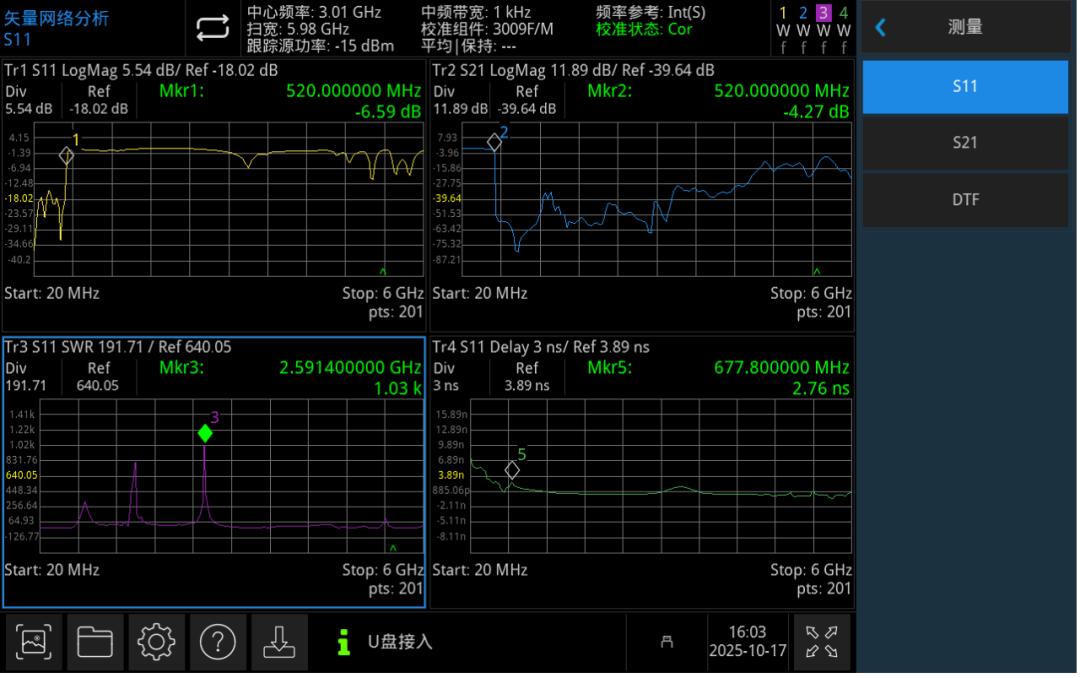

1.Анализ векторных сетей
Без переключения устройства можно провести тест на потерю интерполяции устройства и эхо - сигнала, чтобы более точно отобразить сетевые характеристики измеренного элемента с помощью различных методов отображения, таких как Смитти и полярные координаты

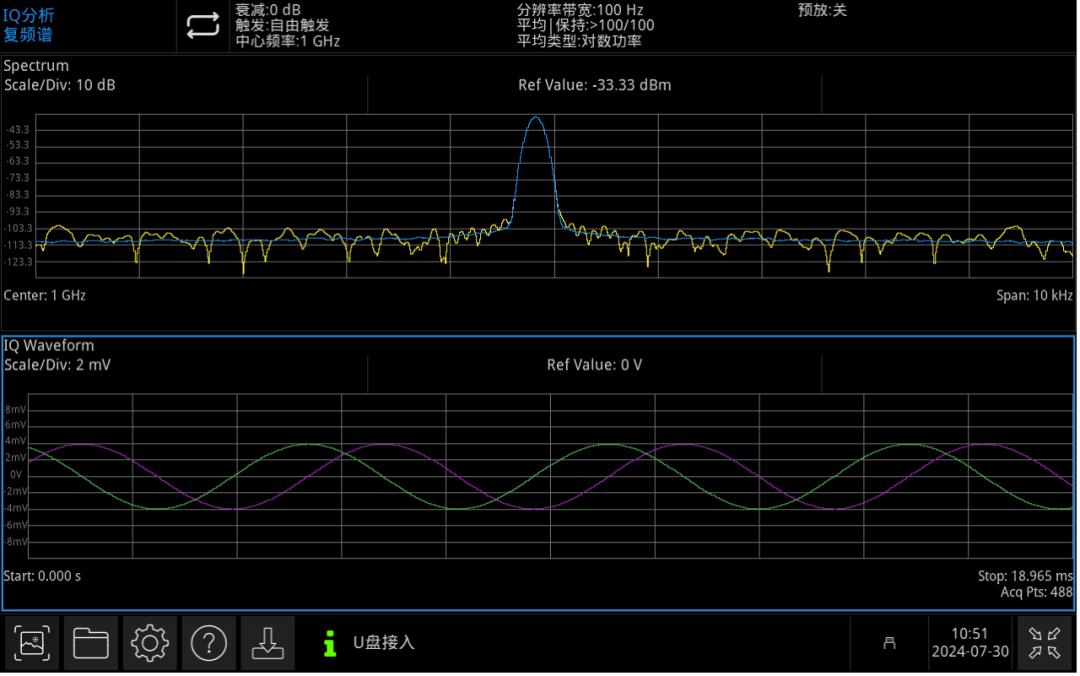

02.I / Q Анализ

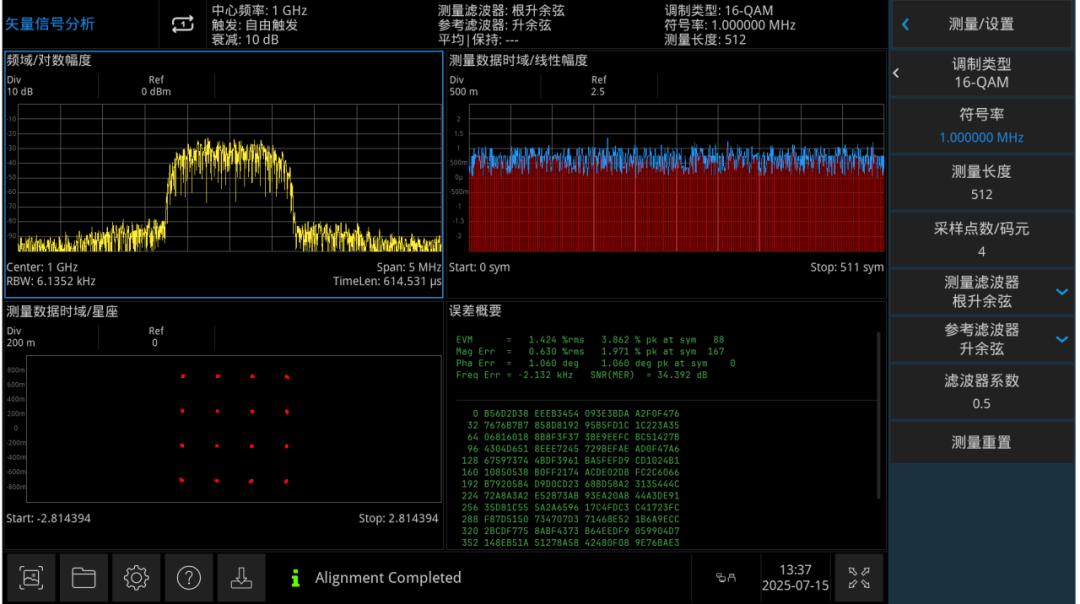

Углубленный анализ качества модуляции сигналов цифровой модуляции (например, сигналов связи 4G / 5G), фазовых ошибок и других деталей, в разработке и отладке коммуникационного оборудования, проблема искажения сигнала быстрого позиционирования

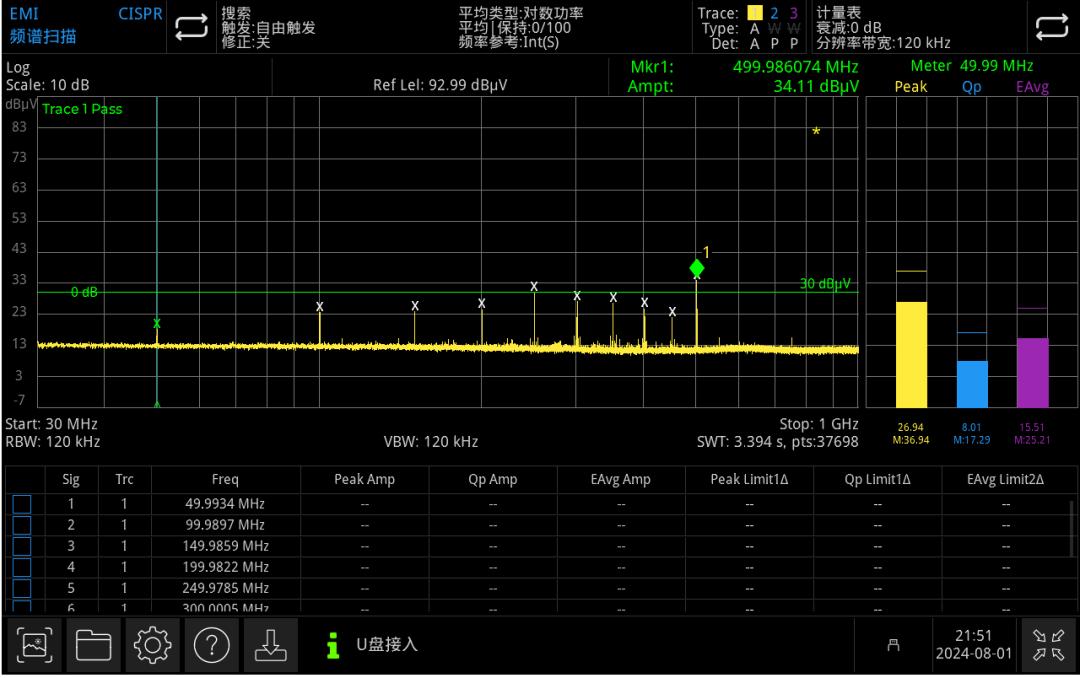

03.Тест предварительной совместимости EMI
Тщательно проверяйте слабое излучение EMI в цикле разработки продукта, чтобы избежать задержек с выходом продукта на рынок

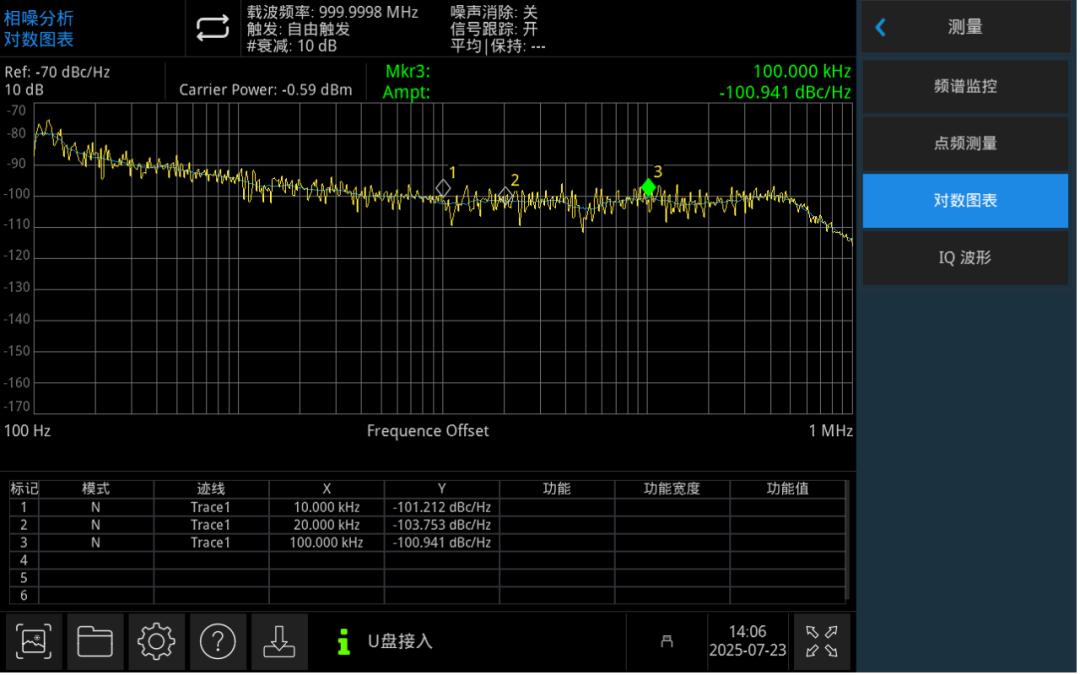

04. Анализ однофазного шума
Может быстро измерять фазовый шум сигнала на разных частотах смещения, эффективно оценивать производительность генератора, синтезатора частот и другого оборудования, без сложных операций можно получить точные результаты
05.Обширная аналоговая демодуляция и векторный анализ сигналов

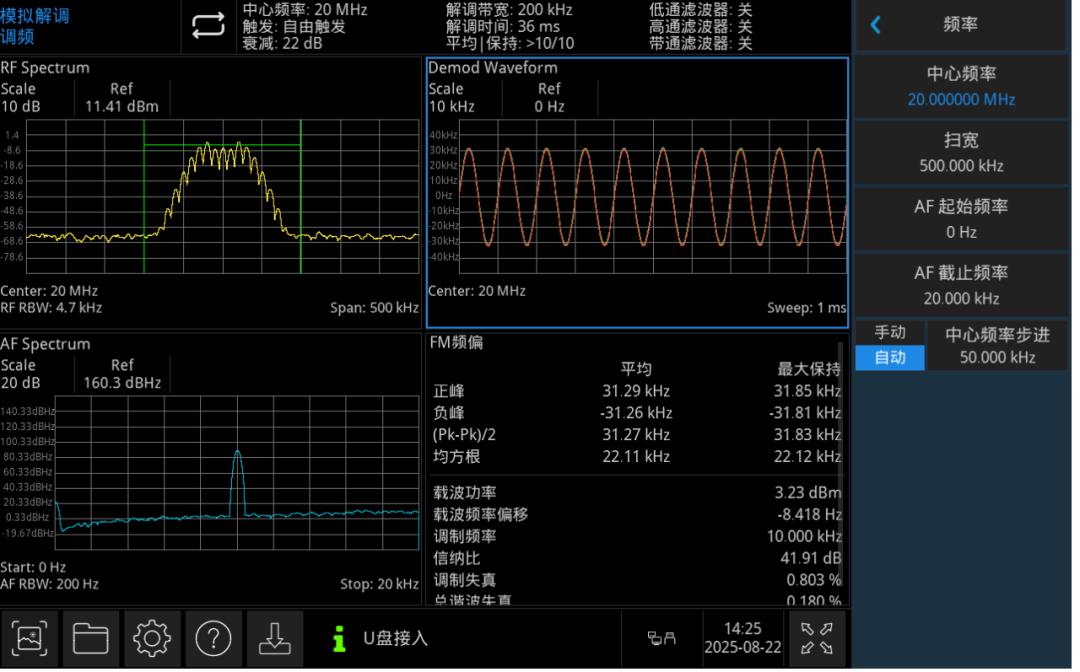

Моделированная демодуляция (AM / FM / PM)
Анализ векторных сигналов (ASK / FSK / PSK / QAM / MSK / DPSK)

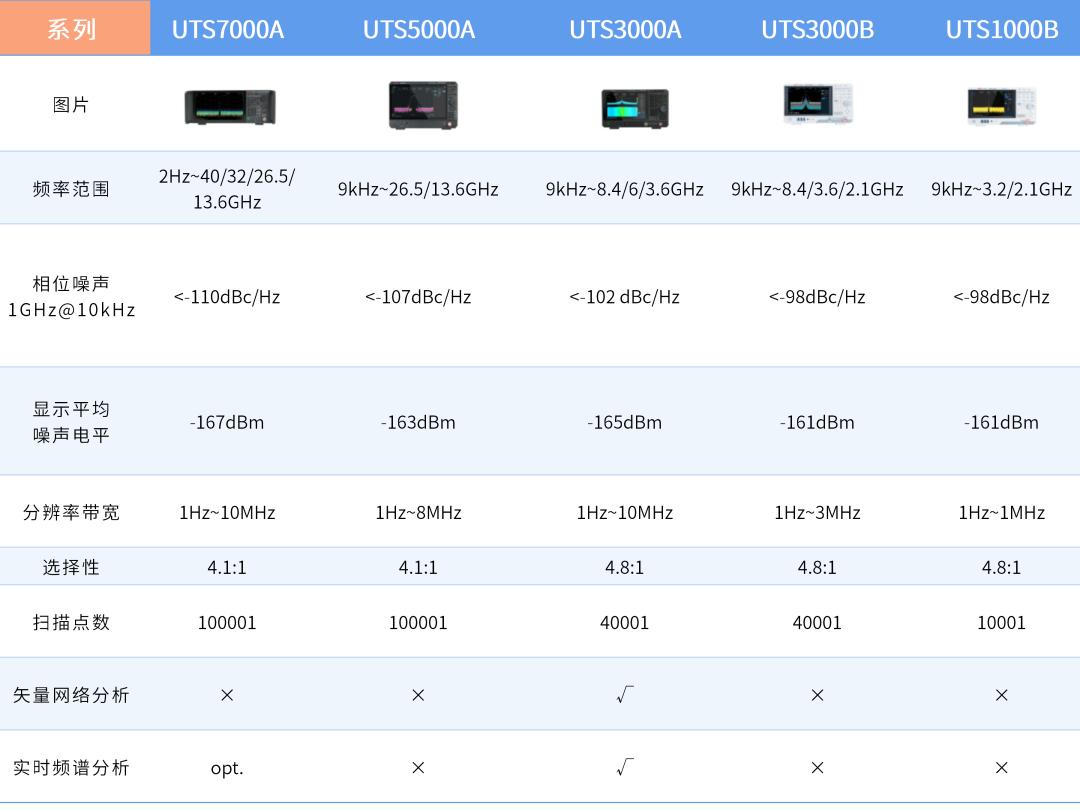

Руководство по выбору
