Схема системы динамического сканирования для проверки авионики приемника
2026-08-04
Применение в авиационной электронике и связи
С быстрым развитием современной авиации электромагнитная обстановка становится все более сложной. В области авиационной электроники и связи крайне важно обеспечить стабильную и эффективную связь между самолетами, наземными центрами управления и другими воздушными судами. В проектировании и использовании УКВ-диапазона авиационной связи (170~230 МГц), который служит ключевым каналом связи для координации задач, таких как пилотирование групповых формирований и кластеров воздушных судов, соответствующее оборудование должно сохранять высокую надежность в сложных электромагнитных условиях. Например, на различных этапах полета — взлет, крейсерский полет и посадка — бортовые системы связи могут сталкиваться с многоисточниковыми электронными помехами, а частоты сигналов часто требуют динамической корректировки из-за изменений в условиях полета. Таким образом, всесторонние и надежные испытания бортового оборудования в этом диапазоне стали ключевым звеном в обеспечении безопасности полетов и качества связи.
Однако традиционные статические и одноточечные методы тестирования уже не могут соответствовать строгим требованиям разработки и сертификации авионических систем. Существующие ручные или полуавтоматические методы тестирования имеют такие присущие ограничения, как низкая эффективность, ограниченное покрытие, плохая воспроизводимость и сложность моделирования реальных динамических сценариев. Поэтому необходимо применять более гибкие и интегрированные тестовые решения для решения этих проблем.
В данной статье рассматривается проблема тестирования, упомянутая выше, и подробно объясняется, как функциональный/произвольный генератор сигналов серии UTG9000T+ благодаря своей многофункциональной и гибкой комбинации характеристик обеспечивает эффективное и надежное тестовое решение для систем сканирующей проверки авиационной электроники и приемников связи.
Part.1
Прощание со статическими ограничениями, UTG9000T+
Ведите инновации в проверке авионики с точным динамическим моделированием
Функциональные / генераторы произвольной формы волны серии UTG9000T +, как ядро системы проверки сканирования, преодолевают ограничения традиционных функциональных генераторов, используют независимую четырехканальную выходную архитектуру с равной производительностью, свободную комбинацию межканальных переключателей, поддерживают многоканальную связь, слияние, синхронизацию и отслеживание, что значительно повышает эффективность и согласованность многоканального тестирования.

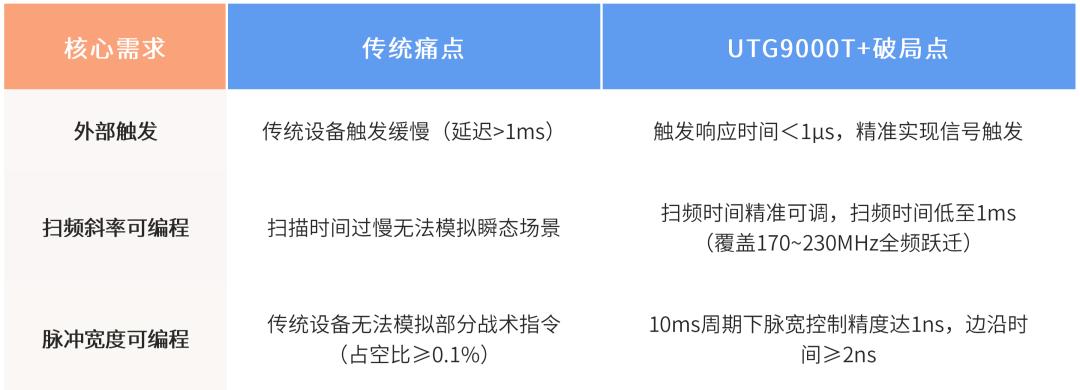

01.Точный импульсный выход
Широкий динамический высокоточный и регулируемый по времени выход импульсных волн, минимальная ширина импульса ≥ 2,4ns, разрешение до 100 ps, пограничное время до 2 ns. В течение 10 - мсового периода может быть достигнута точность управления шириной импульса 1ns, может точно имитировать тактические команды с коэффициентом заполнения до 0001%, точное воспроизведение радиолокационных импульсов и сложных кодированных сигналов, чтобы удовлетворить электронные войны, моделирование протокола связи и тестирование жестких требований к импульсным сигналам.
02.оптимизация быстрой траектории
Линейный, логарифмический, список и другие режимы развертки, время сканирования нового обновления оптимизировано, может быть точно установлено время начала и остановки, время развертки, продолжительность и время возвращения, время изменения частоты до 1 ns, общее время развертки до 1 мс, более точное управление временем развертки, охватывающее полный диапазон 170 - 230 МГц быстрый скачок, для удовлетворения потребностей стабильной реакции и моделирования переходного сигнала.
03.Быстрый запуск
Обладает внешней триггерной функцией, время отклика на запуск < 1 мкс, что намного лучше, чем традиционное время запуска, время задержки запуска точно регулируется, отвечает строгим требованиям временных рядов переключения канала 10 мс, точно воспроизводит динамическую сигнальную среду, полностью проверяет динамические характеристики бортового приемника и адаптивность к сложной среде.
Благодаря вышеуказанным функциям, UTG9000T + высоко воспроизводит сложные динамические характеристики сигнала в реальной электромагнитной среде, полностью проверяет производительность бортового приемника с точки зрения быстрой частоты, защиты от помех и адаптивной связи, эффективно преодолевает ограничения традиционных методов тестирования в режиме реального времени, точности и покрытия сцены, становится ключевым испытательным оборудованием для разработки и сертификации систем авионики нового поколения.
Part.2

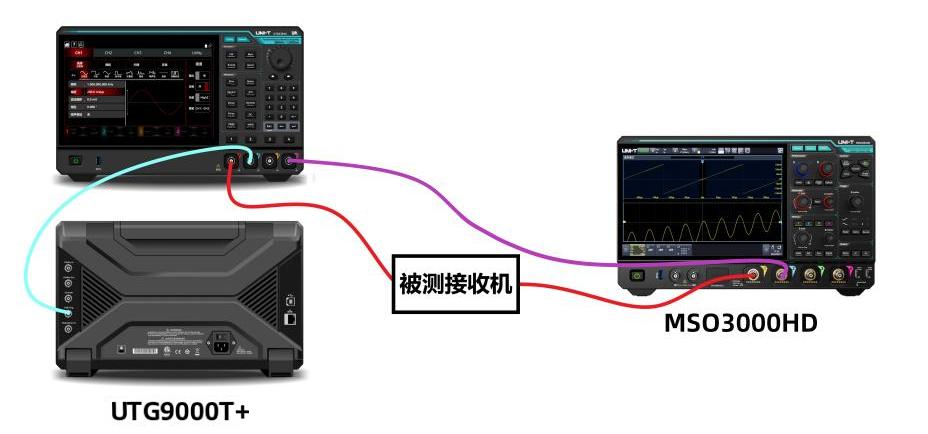

Настройка системных соединений и
UTG9000T + Основные механизмы управления
👉 Подключение к сигналу траления
✅ Подключите CH1 UTG9000T + к измеренному приемнику, чтобы обеспечить точный вход сигнала сканирования к осциллографу CH1 через выходной конец приемника.
👉 Настроить импульсный запуск
✅ Выходные импульсные волны CH2 подключаются к внешнему триггерному интерфейсу UTG9000T + задней панели для запуска сигнала CH1.
👉 Сигнал синхронизации наблюдения
✅ CH1 и CH4, соответственно, соединены с двумя каналами осциллографа для наблюдения импульсного триггерного сигнала и его синхронного сигнала.

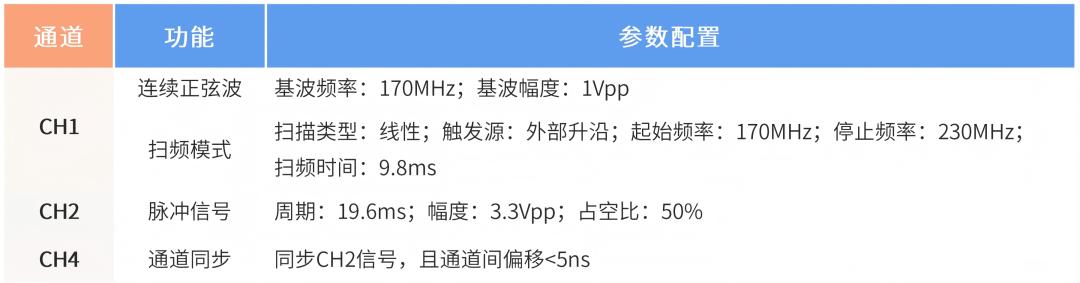

UTG9000T + Основные механизмы управления
Part.3
Процесс тестирования и анализ результатов
Ниже приводится анализ результатов и результатов испытаний.
01.генерация сигнала траектории
Выход сигнала развертки с начальной частотой 170 МГц, при получении внешнего импульсного подъема вдоль триггера частота будет линейно изменяться до 230 МГц в течение времени сканирования. Поддерживайте нормальный выход 170 МГц без запуска.
Сигналы сканирования используются для моделирования сигналов связи на разных частотах, которые самолет может принимать во время полета, и для оценки его приемных характеристик в разных частотных точках, включая чувствительность, усиление и т. Д. Проверяя реакцию приемника на сигналы сканирования.

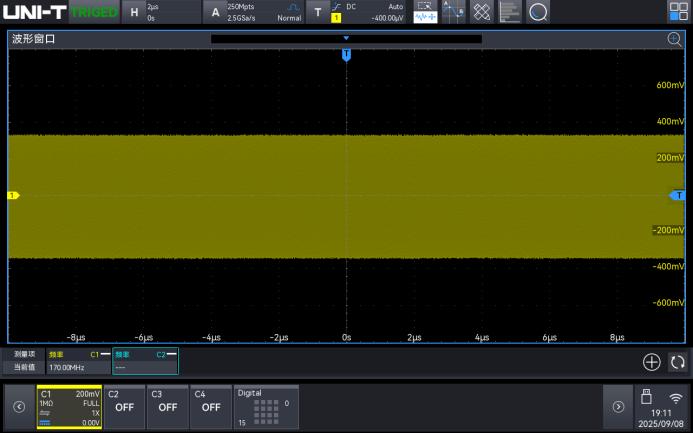

форма выходной волны CH1 источника сигнала без срабатывания
2.Внеимпульсный триггерный механизм
Импульсный сигнал, который выводит ширину импульса 10 мс, запускается внешним сигналом развертки. При выходе положительной ширины импульса запускается частотный сигнал сканирования CH1 с выходом от 170 МГц до 230 МГц; При отрицательной ширине импульса новая частота развертки не запускается, нормальный выход сигнала 170 МГц.
Анализируйте внезапную и непрерывную передачу сигнала в реальной связи и проверяйте скорость и стабильность реакции приемника при динамических изменениях сигнала.

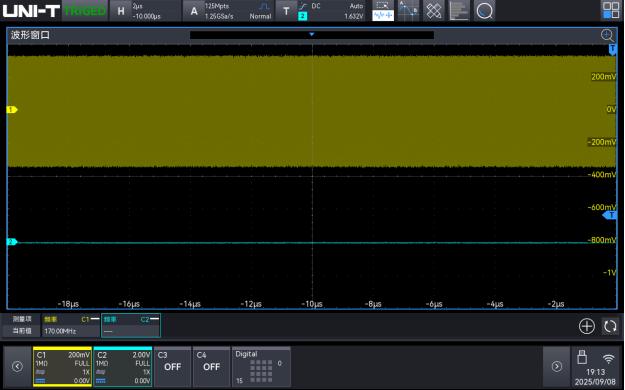

Отрицательная ширина пульса не срабатывает,
Нормальный выход 170 МГц

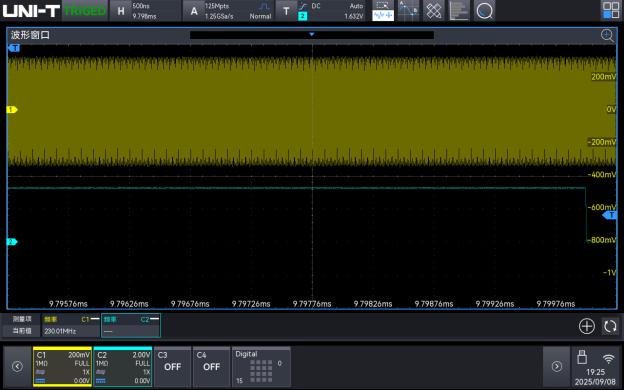

При положительной ширине импульса запускается частота сканирования,
выходной сигнал траления

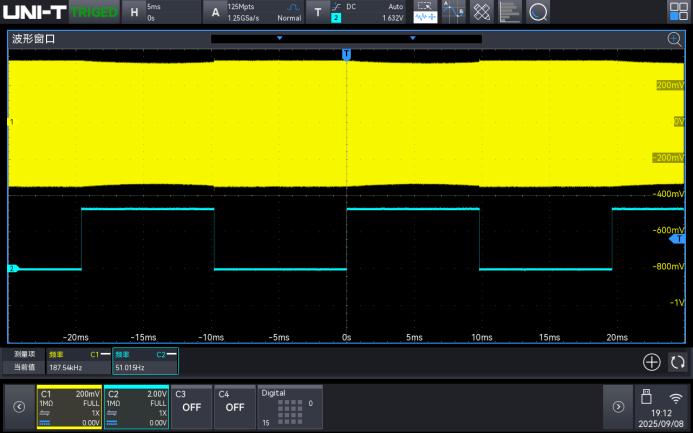

03.Двухканальный синхронный вывод
Основной целью синхронизации выходного импульсного сигнала является одновременное отображение на осциллографе сигнала развертки, что позволяет визуально наблюдать и анализировать временную последовательность между триггерным сигналом и сигналом развертки, а также реакцию приемника на сигналы развертки в разных триггерных состояниях.
Сравнивая частотные сигналы сканирования и импульсные сигналы на осциллографе, можно точно определить, является ли запуск точным, выполняется ли частота сканирования в соответствии с ожиданиями и является ли ответ приемника своевременным, чтобы принять соответствующие меры.

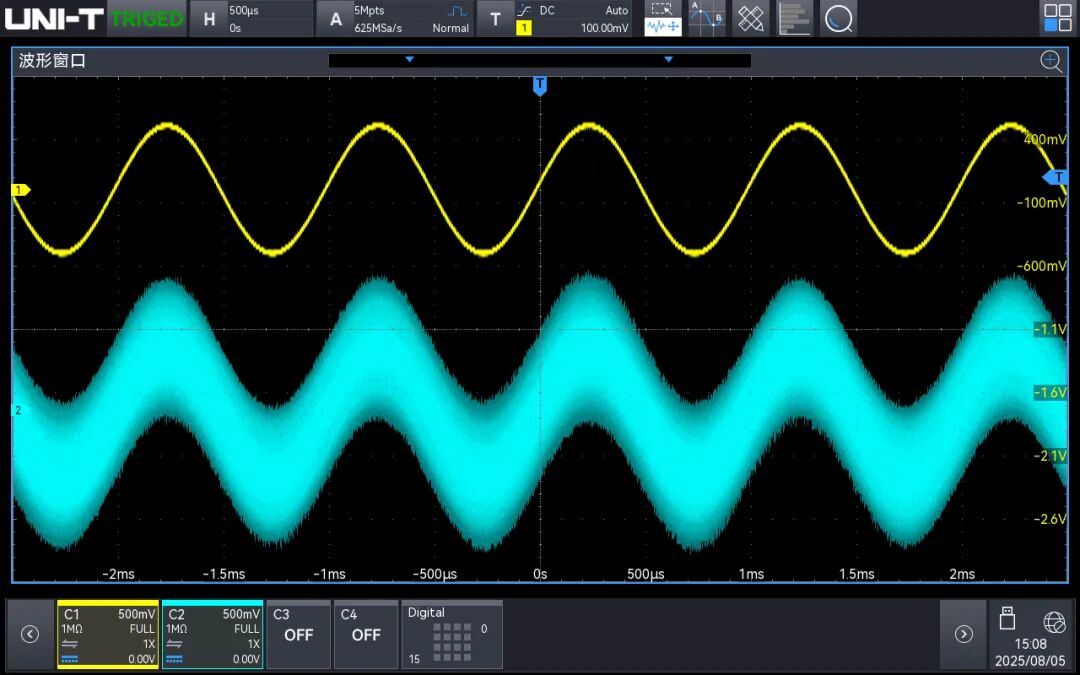

Проверьте связь между сигналами сканирования и импульсными сигналами.
Part.4
"Восемь машин в одном" очень интегрированы,
Эффективное создание сложных динамических сигналов
Функция серии UTG9000T + / генератор любой формы волны оснащен независимым выходом 4CH с эквивалентными характеристиками, имеет 9 основных выходов непрерывных волн и 13 богатых методов модуляции, обеспечивает линейные, логарифмические, настраиваемые шаговые, списки и другие методы сканирования, а также поддерживает N - циклы, управление дверью, бесконечные 3 типа импульсной строки, стандартизированные многоимпульсные, многозвуковые, последовательные, IQ、 Тип кода, выражение 6 расширенных волновых выходов. Эта серия новых сетевых функций редактирования любой волны, без подключения к верхней машине на местном уровне может гибко настраивать форму волны, значительно упрощая процесс редактирования формы волны и связи, экономя затраты на работу. Кроме того, он оснащен аппаратным частотомером 800 МГц, который поддерживает три цифровых протокола SPI, I2C и UART, а также программное обеспечение Web Server и верхнего уровня для облегчения удаленной работы и передачи данных, что значительно повышает гибкость и удобство использования.
UTG9000T + объединяет восемь функций: функциональный генератор, генератор любой формы волны, последовательность импульсов, модуляция, частота развертки, усовершенствованные формы волн, цифровые протоколы и частотомеры, что значительно экономит пространство устройства и общую стоимость, а также эффективно снижает сложность внешних соединений и повышает согласованность и надежность тестирования, особенно для сложных сценариев измерения и управления многоканальными и многоканальными гибридными приложениями.

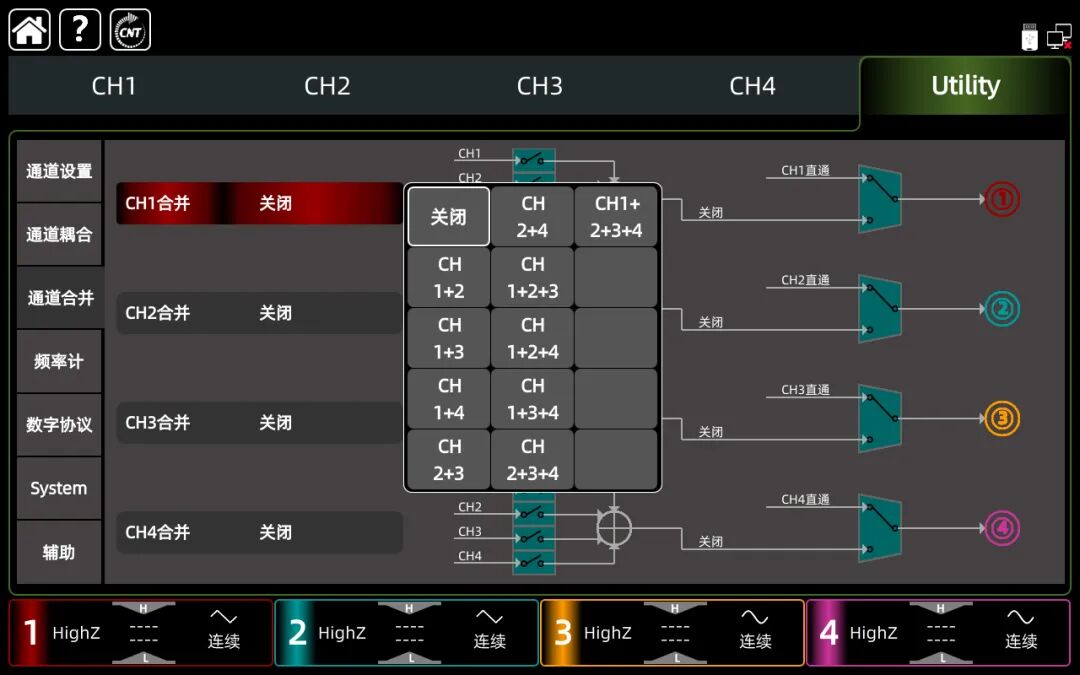

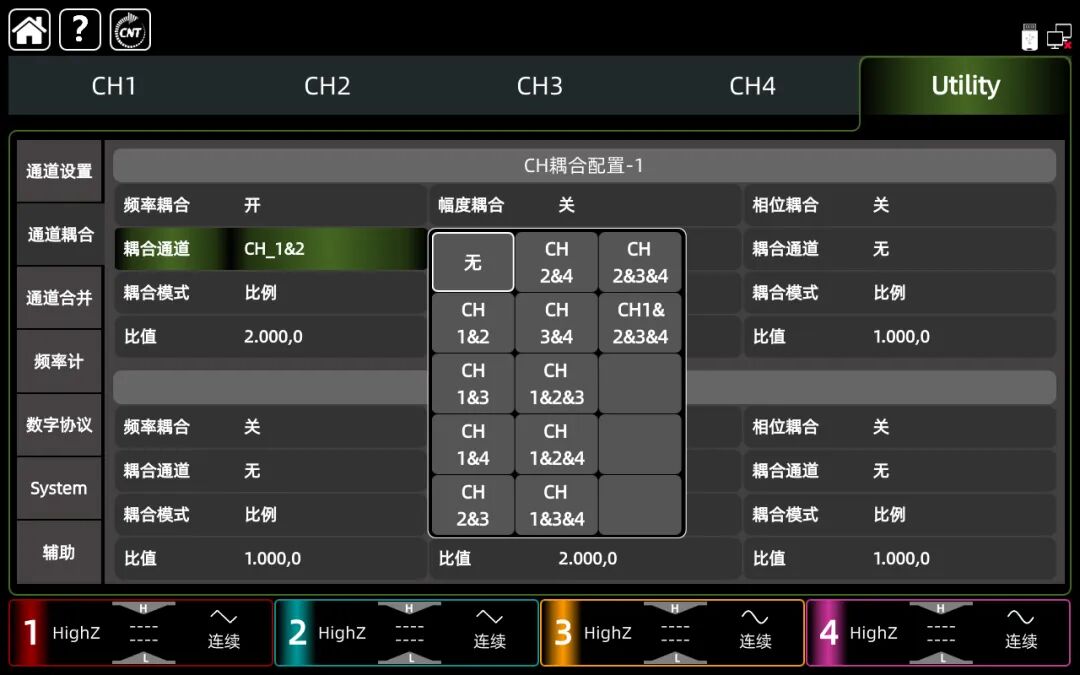

01.Независимый 4CH свободный комбинированный выход

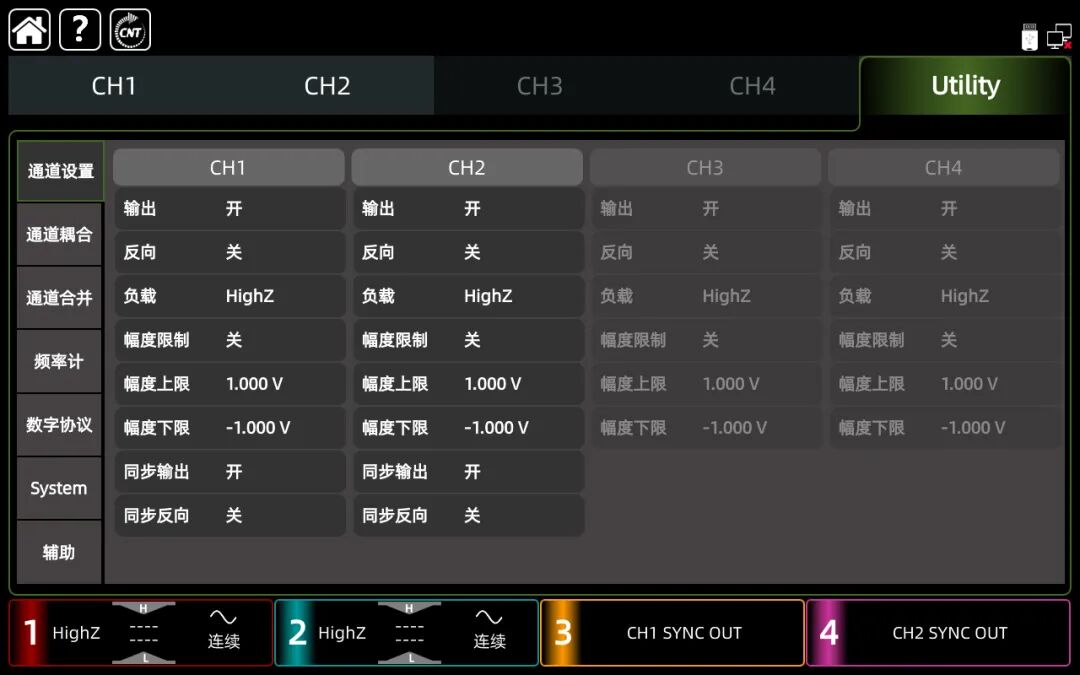

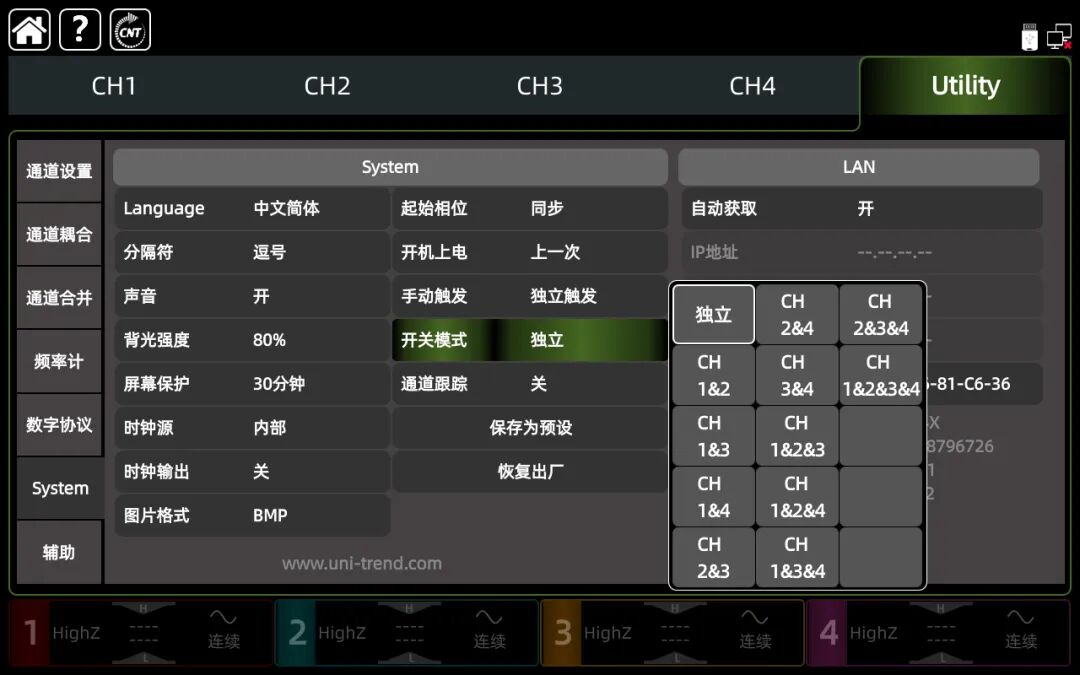

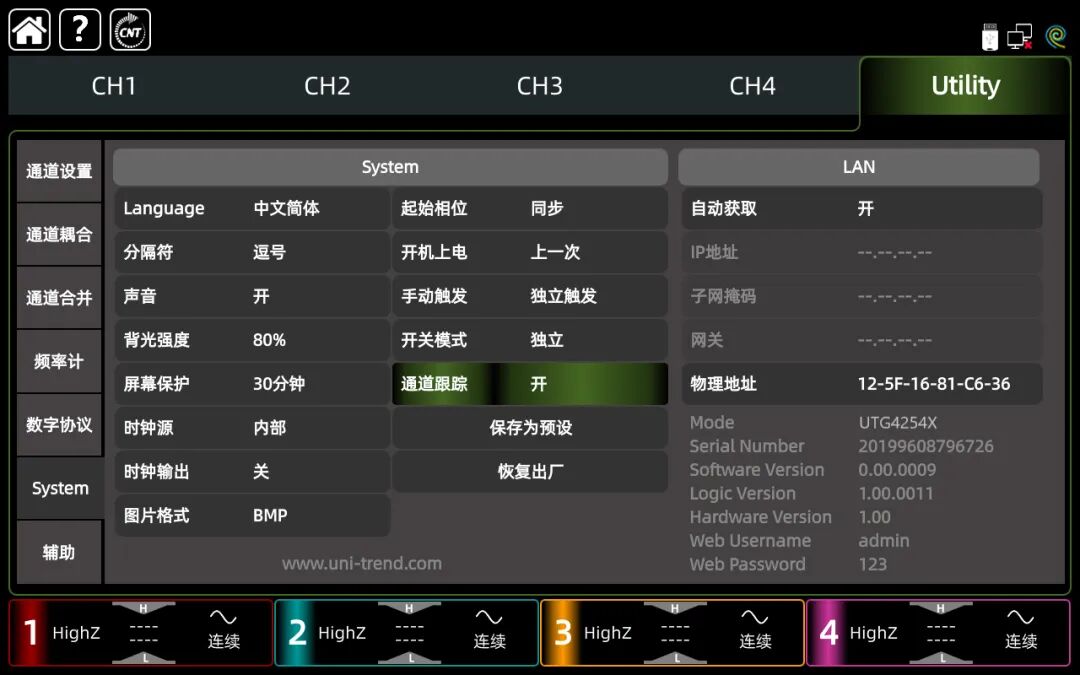

Синхронизация каналов, связь каналов, слияние каналов, отслеживание каналов, коммутационное соединение

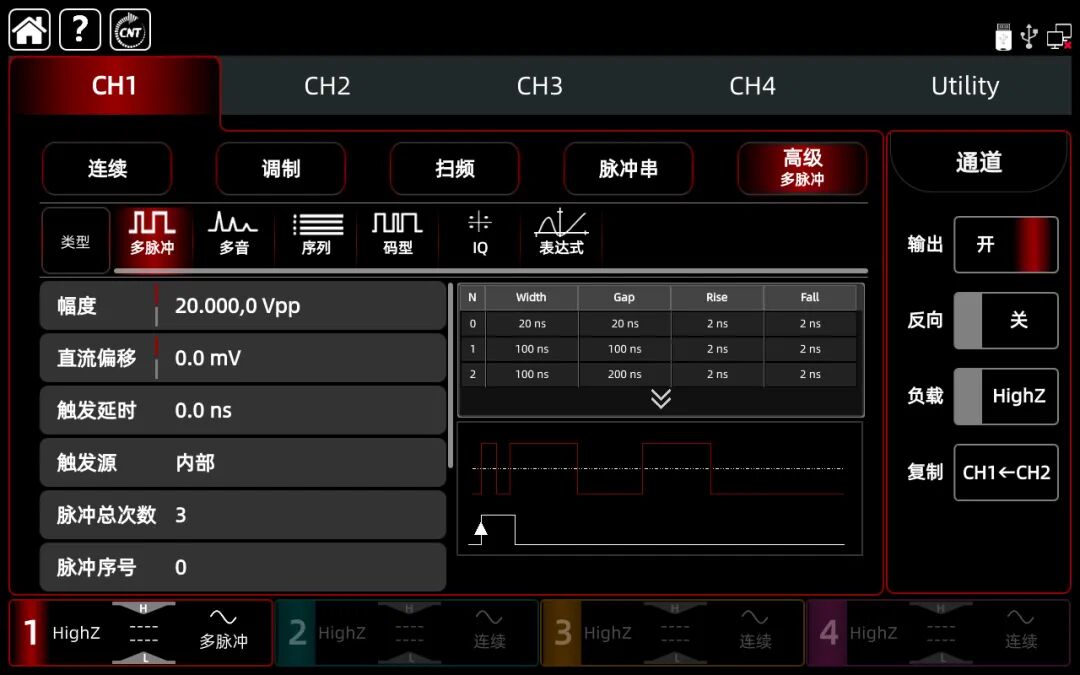

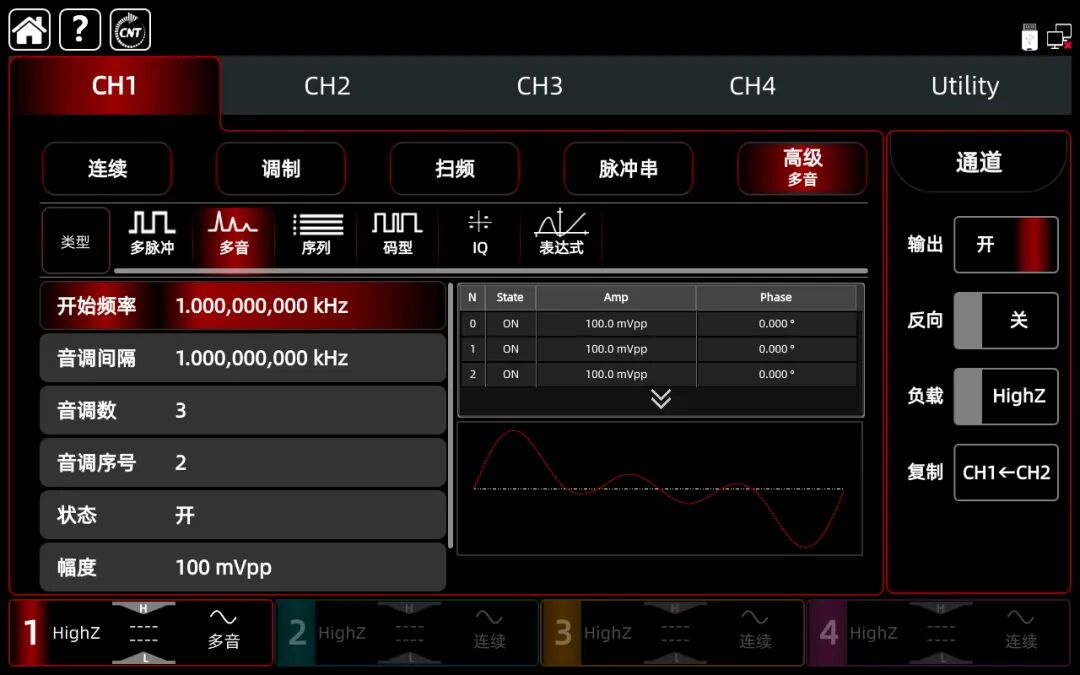

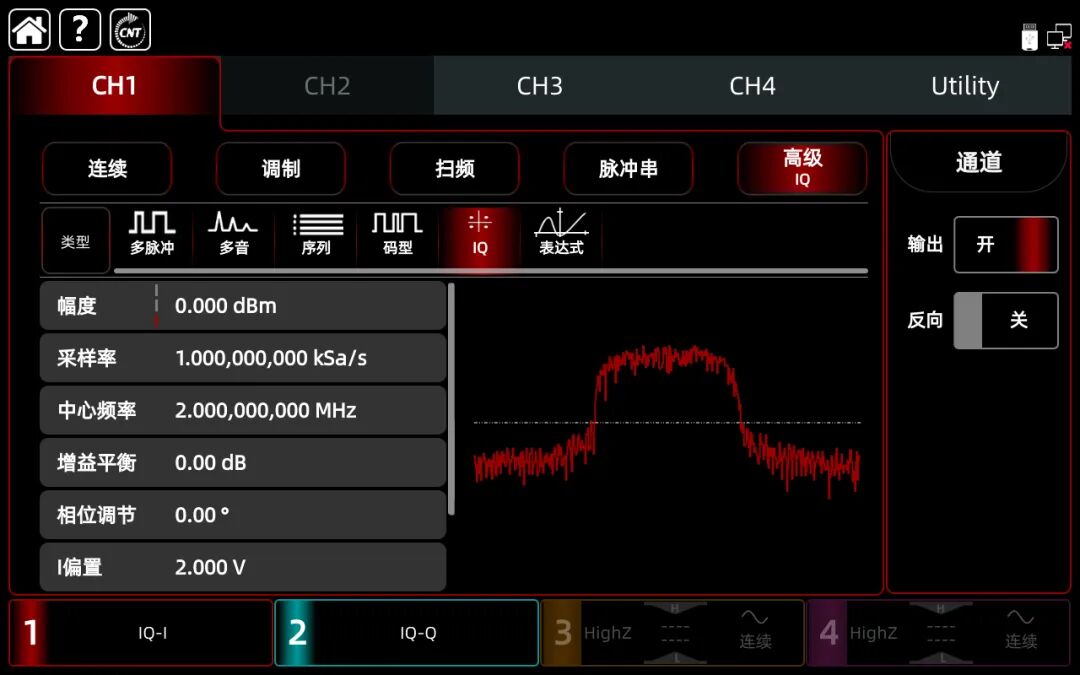

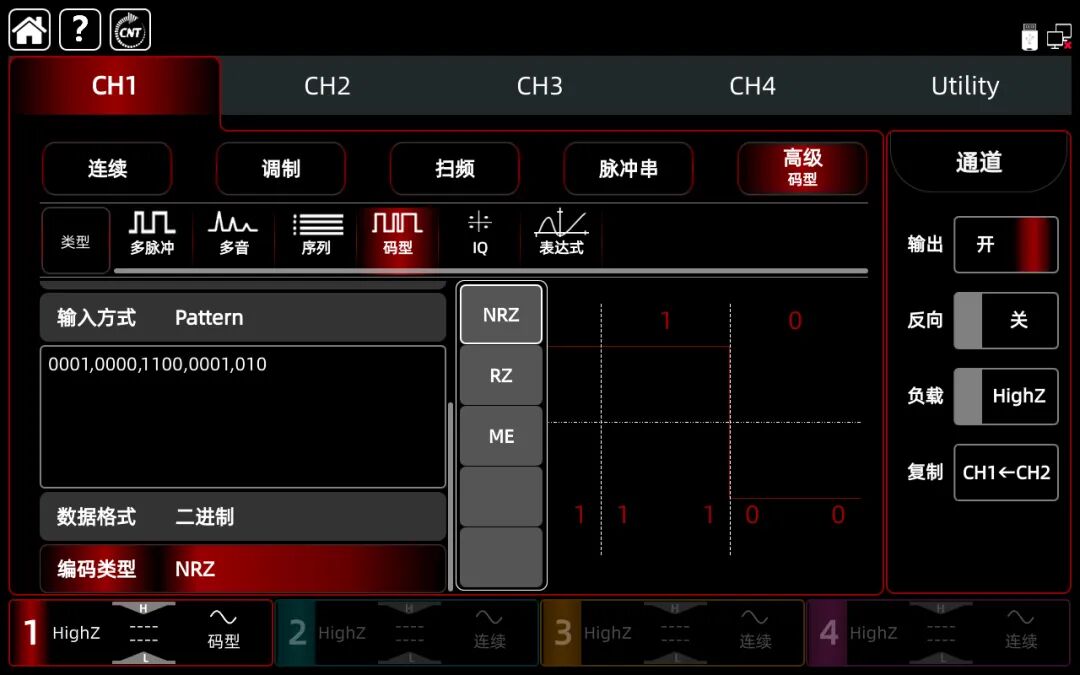

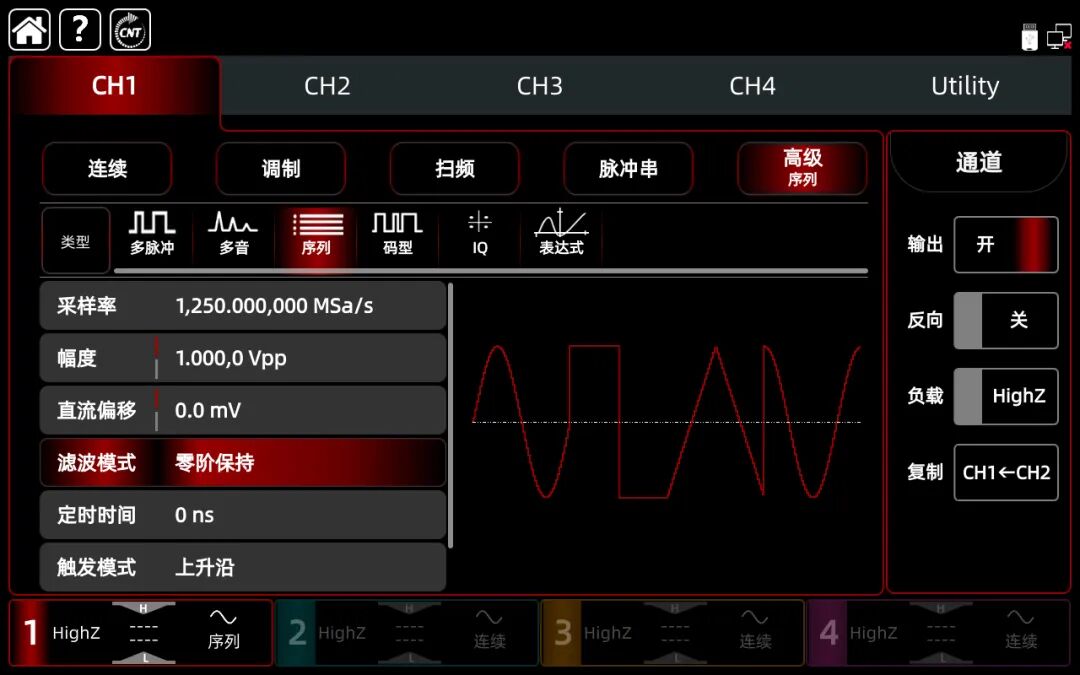

02. Стандартизация шести высокоуровневых форм волн

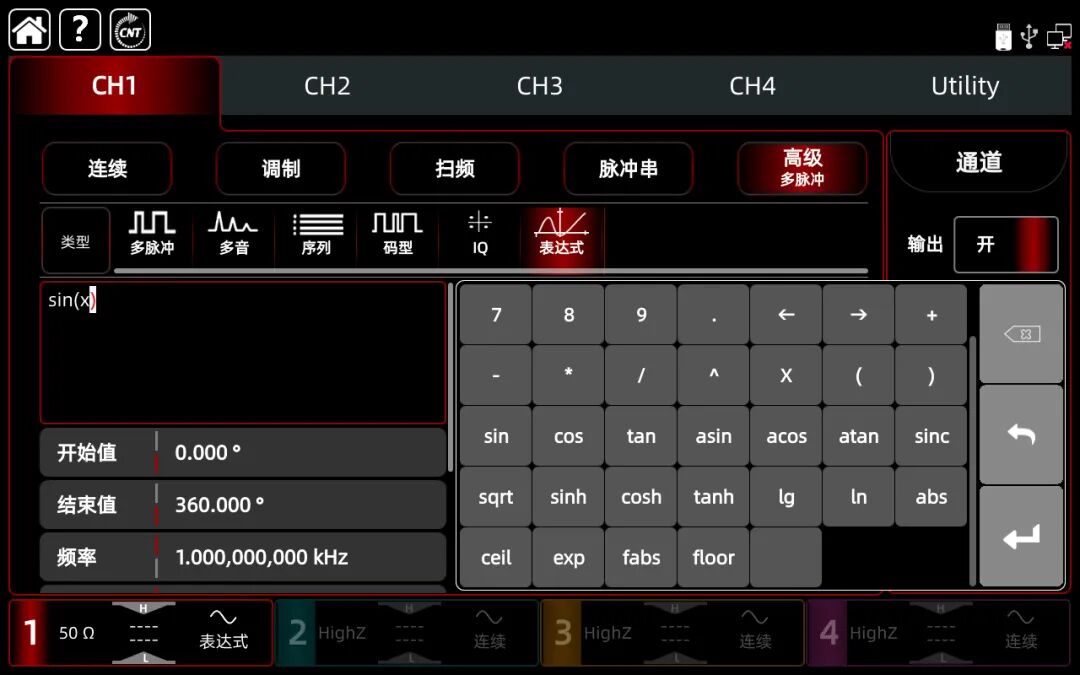

Многоимпульсный, многозвуковой, последовательный, I/Q、 Тип кода, выражение

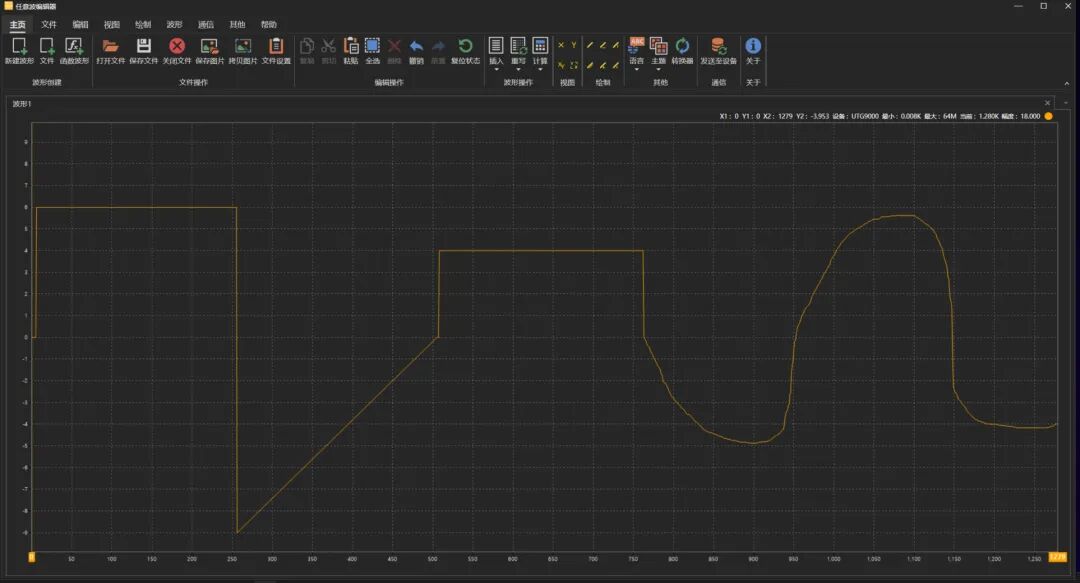

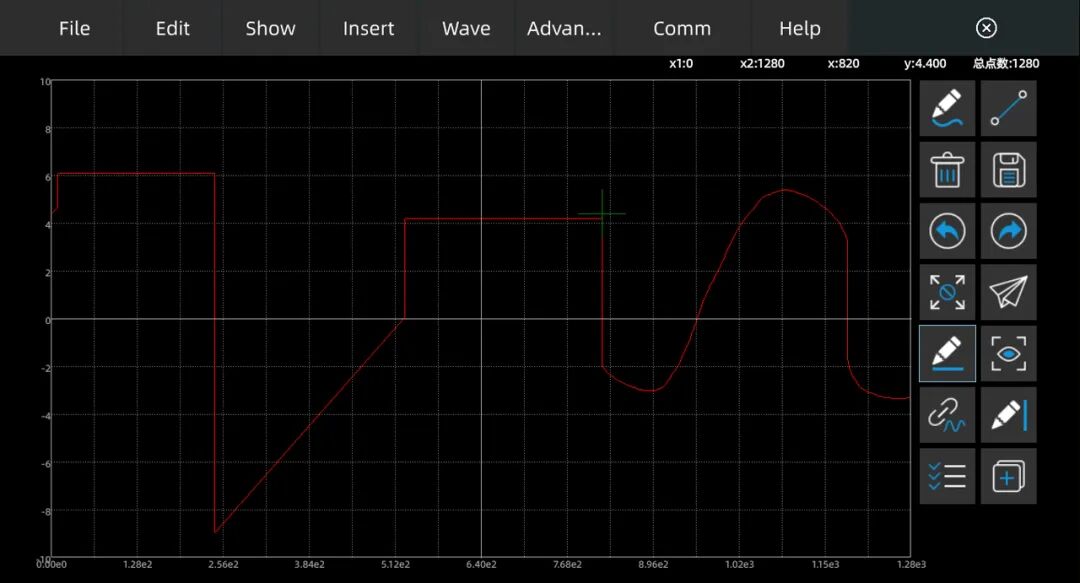

03. Произвольное редактирование волн локальными / верхними машинами
Редактирование / перезапись / вычисление формы волны, вставка / замена / вычисление курсора, свободный / горизонтальный / заусенец / прямая / ломаная / кривая 6 способов рисования от руки,.bsv и.csv преобразователи
04. Коэффициент сигнала / шума можно регулировать одним нажатием клавиши

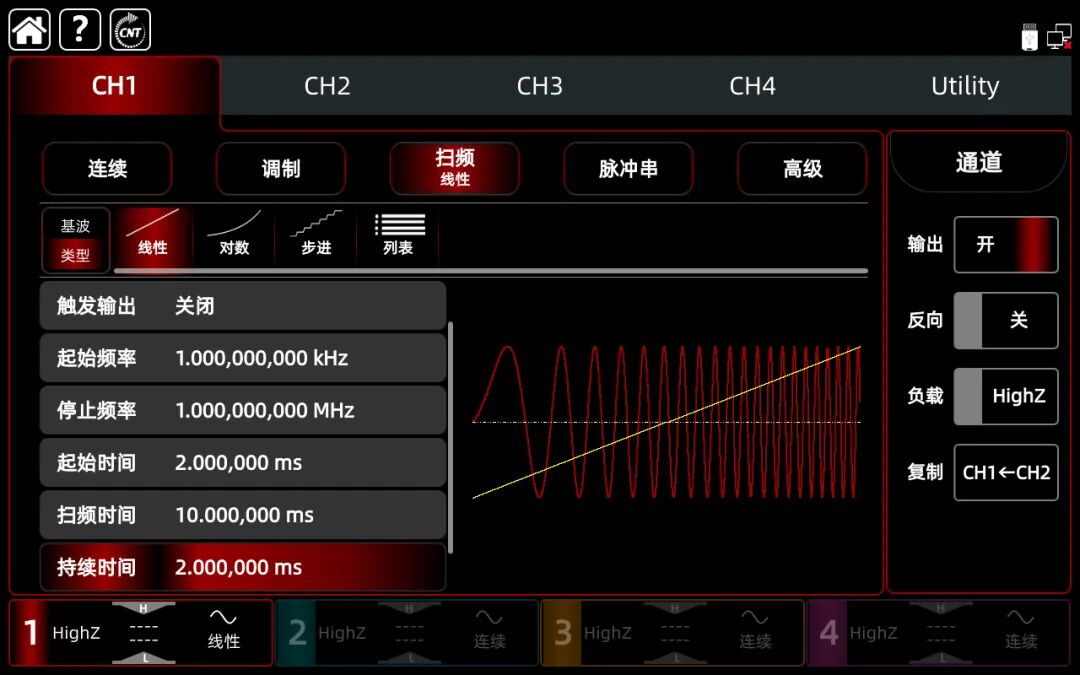

05. Уточнение времени сканирования

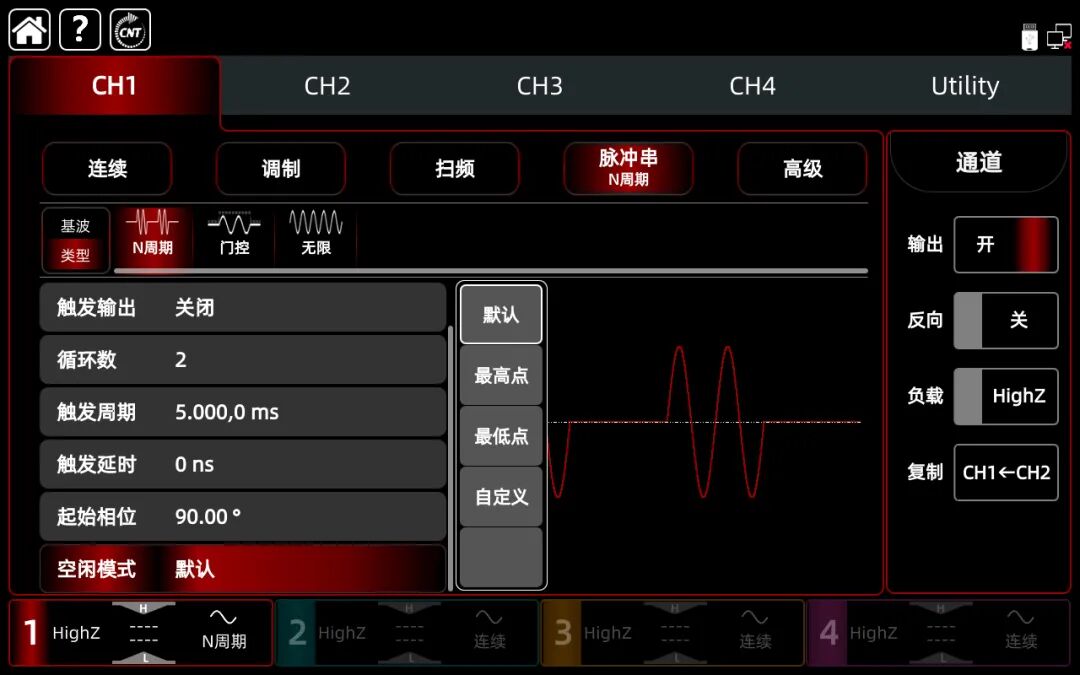

06. Настройка свободного состояния строки импульсов

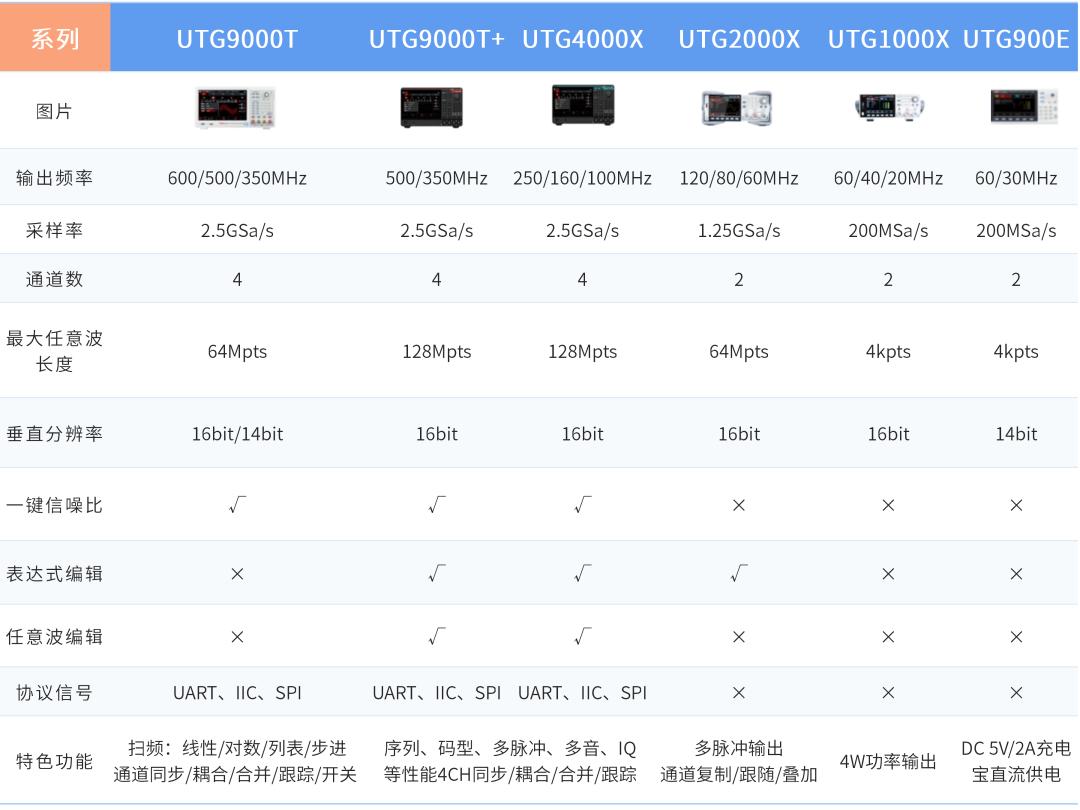

Руководство по выбору
