Две жизненные линии для чтения спектрального анализа в реальном времени – полоса пропускания анализа в реальном времени и 100% POI
2026-08-03
Предисловие
Для инженеров-радиотехников спектральный анализ в реальном времени является мощным инструментом для регистрации переходных сигналов. Однако его эффективность зависит от двух ключевых показателей: полосы пропускания анализа в реальном времени и 100% POI. В данной статье мы разъясним технические определения этих показателей, их взаимосвязь и то, как сделать правильный выбор при проведении реальных испытаний, чтобы помочь вам точно подобрать оборудование и справиться со сложными измерительными задачами.
Зачем нужен спектральный анализ в реальном времени?
Поймите основную ценность спектрального анализа в реальном времени на примере «фотографирования»: Представьте, что вам нужно запечатлеть мимолетное действие.
❎ Традиционный анализ с разверткой частот похож на съемку с помощью зеркальной фотокамеры, когда снимки делаются один за другим, и вы можете упустить самый захватывающий момент.
Из-за принципа работы, основанного на последовательном сканировании в частотной области, этот метод имеет врождённый недостаток при работе с переходными, импульсными или вероятностными сигналами: если при сканировании определённой частоты сигнал не появляется, он будет пропущен.
Традиционный анализ частоты сканирования: разрыв между записями времени
✅ Анализ спектра в реальном времени похож на высокоскоростную камеру, которая записывается непрерывно, гарантируя, что все детали записываются.
Параллельно обрабатывая непрерывный радиочастотный сигнал, достигается « одновременное» наблюдение за определенным диапазоном частот. Его основная ценность заключается в способности захватывать, запускать и анализировать переходные события, которые не могут быть надежно захвачены традиционным анализом частоты сканирования. Ключом к оценке производительности RTSA является фактический анализ полосы пропускания и 100% вероятного времени перехвата при этой полосе пропускания.
Спектральный анализ в реальном времени: отсутствие разрыва между временными записями
Основная ценность спектрального анализа в реальном времени заключается в этой способности захвата без зазора. Когда вычислительная скорость настолько высока, что данные отбора проб могут быть проанализированы без зазора, это режим спектрального анализа в реальном времени. На этом этапе каждый CALC включает в себя расчеты FFT или спектра мощности, а также вычисления среднего значения и обновления интерфейса отображения. Чтобы судить о его способности, посмотрите на два параметра: анализ полосы пропускания в реальном времени (ширина поля зрения) и 100% POI (скорость захвата).
Part.1
Основной показатель I
Анализ полосы пропускания в реальном времени - решение « видеть все»
Техническое определение
Аналитическая полоса пропускания в реальном времени - это непрерывная ширина спектра, которую RTSA может собирать, оцифровывать и обрабатывать одновременно, то есть диапазон частот, который спектрометр может видеть и обрабатывать одновременно за один раз.
Физическое значение
✅ « Ширина поля зрения»: анализ полосы пропускания в реальном времени, как размер окна в одной обсерватории. Если частотные компоненты сигнала широко распределены, узкое « поле зрения» не может захватить его полную картину и требует более широкого окна, которое позволяет одновременно видеть более широкую панораму спектра.
✅ Измерение без слепого пятна: в полосе пропускания анализа в реальном времени прибор выполняет вычисления FFT без зазора, гарантируя, что в этом диапазоне частот не будет потеряно никаких сигналов из - за обработки зазора.
Этот показатель предназначен для решения проблем измерения, связанных с распределением сигналов по широкополосной полосе или быстрым переходом. Когда частотный состав или поведение сигнала выходит за рамки мгновенных наблюдений прибора, тестирование не может быть проведено.
Типичная тестовая сцена.
✅ Анализ широкополосных сигналов: анализ сигналов с частотным компонентом, пересекающим сотни МГц (например, LFM - РЛС, ультраширокополосный сигнал). Пропускная способность анализа в реальном времени должна быть больше, чем пропускная способность сигнала, чтобы захватить всю его картину за один раз, иначе это приведет к искажению сигнала.
✅ Наблюдение системы скачкообразной перестройки частоты: необходимо наблюдать глобальное поведение сигнала скачкообразной перестройки частоты во всей последовательности скачкообразной перестройки частоты. Широкая полоса пропускания анализа в реальном времени может быть похожа на большую сеть, которая захватывает все точки скачкообразной перестройки частоты за один раз и интуитивно демонстрирует взаимосвязь между их рисунками скачкообразной перестройки частоты и каналами.
✅ Поиск неизвестных помех: в сложной электромагнитной среде источник помех может появиться в любой точке частоты. Широкая полоса пропускания анализа в реальном времени позволяет инженерам проводить широкий спектральный мониторинг, быстро находить полосу частот, в которой находятся помехи, и повышать эффективность расследования.
Анализ полосы пропускания в реальном времени определяет, можно ли « видеть все». Когда тестовая миссия фокусируется на « распределении частот» сигнала и « глобальном поведении», анализ полосы пропускания в реальном времени является основным соображением. Он определяет спектральный диапазон, который можно контролировать одновременно, гарантируя, что сигнальные события, происходящие вне поля зрения, не будут пропущены из - за слишком узкого окна наблюдения.
Part.2
Основной показатель II
100% POI - Решение "поймать"
Техническое определение
100% POI означает, что при заданной полосе пропускания анализа в реальном времени прибор может гарантировать 100% - ную минимальную продолжительность сигнала, необходимую для обнаружения сигнала. Это детерминант способности RTSA захватывать переходные сигналы. Чем короче это время, тем сильнее производительность.
Физическое значение
✅ Отражение « скорости обработки»: время POI - это не просто количество точек отбора проб, оно в совокупности отражает скорость отбора проб прибора, скорость обработки FFT, динамический диапазон без смешивания и возможности цифрового сигнального процессора. Формула расчета может быть упрощена следующим образом:
Минимальная длина захватываемого сигнала (T) EE FFT время обработки кадра + время создания сигнала
✅ Определенность и надежность: В отличие от захвата « высокой вероятности» в статистическом смысле, 100% POI обеспечивает четкую и надежную границу. Если продолжительность сигнала равна или превышает время POI, прибор гарантирует, что он будет захватываться каждый раз. Это имеет решающее значение для отладки, диагностики и тестирования на согласованность.
Эта функция предназначена для решения проблем измерения, связанных с кратковременным присутствием сигнала в временной области. Для мигающих сигналов, таких как случайные, мгновенные изменения, « возможно поймать» и « гарантированно поймать» - большая разница. И 100% POI обеспечивает именно определенность этого измерения.
Типичная тестовая сцена.
✅ Диагностика переходных сигналов: захват и анализ заусенцев, звонков, шумов выключателей питания и т. Д. в цепи. Эти сигналы имеют очень короткую продолжительность (вплоть до микросекунд и даже наносекундного уровня), но являются виновниками сбоя системы. 100% POI гарантирует, что каждая аномалия может быть надежно захвачена, предоставляя железные доказательства для определения местоположения неисправности.
✅ Измерение качества сигнала скачкообразной перестройки частоты: требуется точное измерение качества модуляции сигнала скачкообразной перестройки частоты (например, EVM) в одной точке частоты. Это требует, чтобы прибор полностью захватывал весь импульс сигнала на 100% в течение короткого времени пребывания, чтобы обеспечить стабильное и точное измерение. В противном случае результаты измерений будут прерывистыми и ненадежными.
✅ Анализ радиолокационных импульсов: полный захват радиолокационного импульса, анализ его огибающей импульсов, времени подъема / падения и других параметров. Ширина импульса напрямую определяет необходимое время POI.
100% POI решает, можно ли « поймать». Когда задача тестирования фокусируется на « мгновенных характеристиках» сигнала с « внутренней массой», 100% POI является решающим фактором. Он гарантирует надежность и точность результатов измерений, обеспечивает четкую фиксацию самых коротких сигнальных моментов и предоставляет убедительные доказательства для отладки и диагностики.
Part.3
Синергия показателей и
Сценаристический анализ
Аналитическая пропускная способность в реальном времени и 100% POI не существуют изолированно, они в совокупности определяют возможности захвата RTSA. Мы продемонстрировали его синергию с помощью сцены тестирования устройства связи скачкообразной перестройки частоты.
Испытательная миссия А
Анализ рисунков скачкообразной перестройки частоты и помех соседнего канала (см. общую картину)
Цель: наблюдать скачкообразное поведение сигнала во всех частотных точках и проверять, нет ли утечки энергии в соседние каналы.
Особенности сигнала: центральная частота 1 ГГц, пропускная способность 75 МГц, время пребывания 50 мкс.
Требования к основным показателям: анализ полосы пропускания в режиме реального времени.
Анализ:

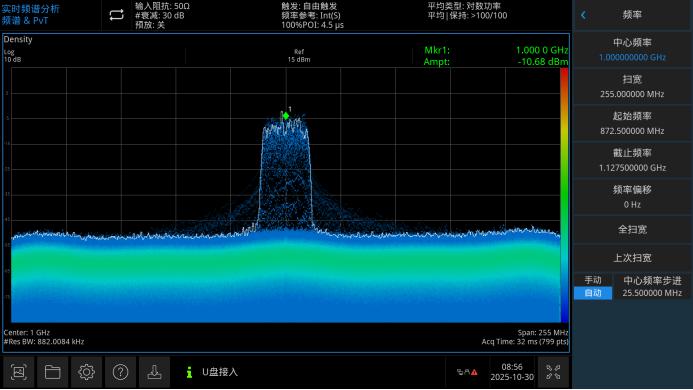

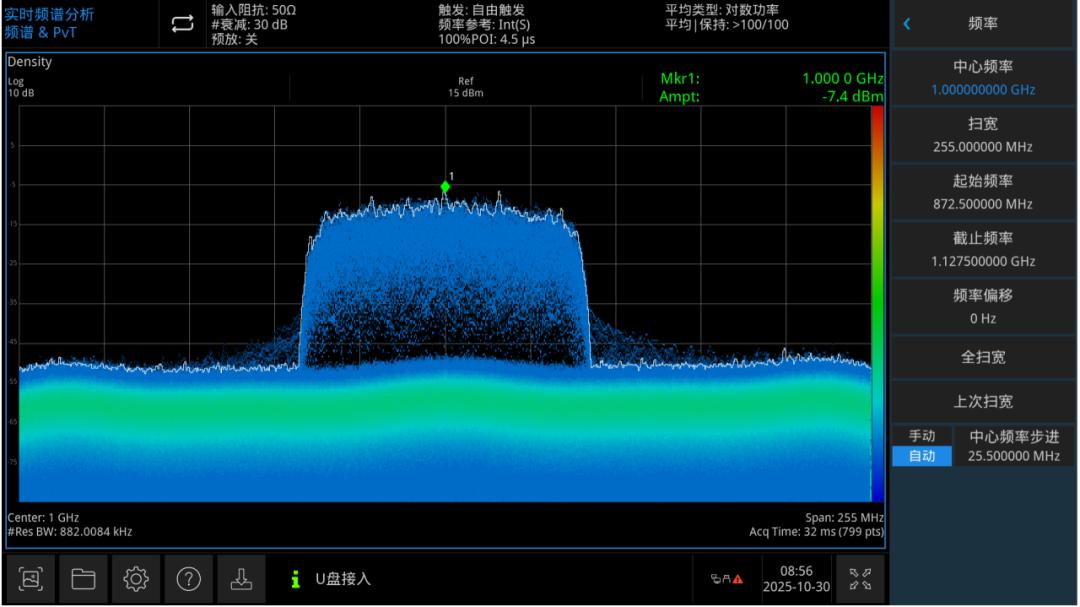

UTS7000A 4,5 мкс (255 МГц)

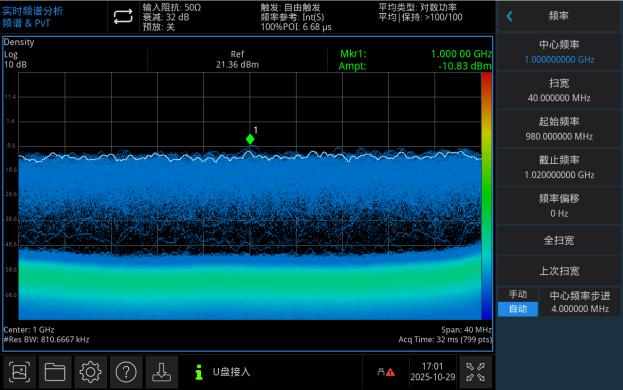

UTS3000A 6,68 мкс (40 МГц)
Анализаторы сигналов серии UTS7000A в режиме реального времени имеют полосу пропускания, стандартную для 20 МГц, с возможностью выбора 40 МГц, 85 МГц, 160 МГц и 255 МГц, когда вся последовательность скачкообразной перестройки частоты может быть замечена за один раз, и глобальная взаимосвязь ясна с первого взгляда.
Анализаторы сигналов серии UTS3000A в режиме реального времени с пропускной способностью 10 МГц и опцией 40 МГц могут наблюдать только часть текущей последовательности сигналов и не могут эффективно выполнять глобальный анализ режимов и проверку помех соседних каналов.
Испытательная миссия B
Измерение качества сигнала в одной точке частоты (см. переходный период)
Цель: точное измерение точности модуляции сигнала в определенной частотной точке (например, EVM).
Особенности сигнала: центральная частота 1 ГГц, пропускная способность 20 МГц, время пребывания 5 мкс.
Требования к основным показателям: 100% POI.
Анализ:
UTS7000A 4,5 мкс (255 МГц)

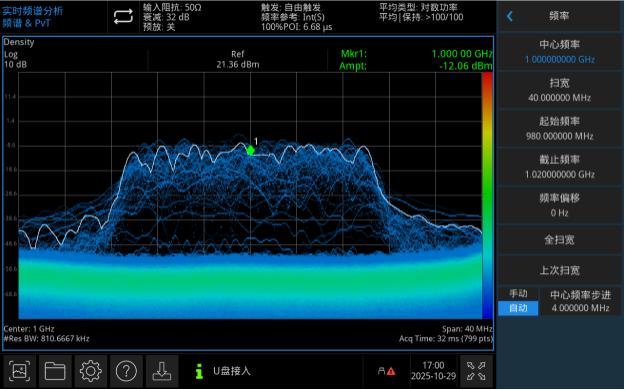

UTS3000A 6,68 мкс (40 МГц)
Анализатор сигналов серии UTS7000A 100% POI составляет 4,5 мкс, и благодаря 5 мкс > 4,5 мкс прибор обеспечивает полный захват каждого импульса, что позволяет проводить стабильные и надежные измерения EVM.
Анализатор сигналов серии UTS3000A 100% POI составляет 6,68 мкс, и из - за 5 мкс < 6,68 мкс сигнал не может быть надежно захвачен, что приводит к прерывистым или неточным результатам измерений EVM и крайне низкой тестовой достоверности.
Part.4
Политика выбора инструментов
Три шага, чтобы найти лучшего партнера
Аналитическая полоса пропускания в реальном времени и 100% POI являются двумя дополнительными показателями, которые вместе составляют мощную способность RTSA захватывать сигналы. В сложных тестах нам нужно идентифицировать "главную цель" текущего тестового звена, чтобы решить, какой индикатор является "победителем" в данный момент, чтобы избежать попадания в простое мышление "чем выше индикатор, тем лучше", и вместо этого мы должны проводить сопоставительный анализ на основе потребностей приложения.

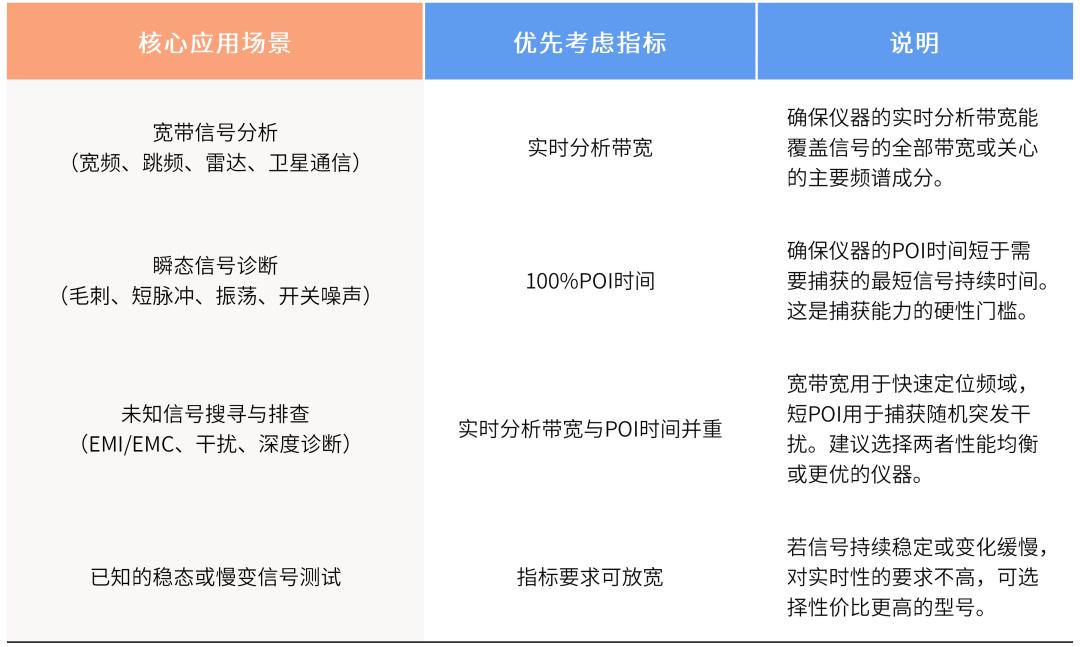

1.Анализ соответствия потребностей
2.Рекомендации в отношении процесса принятия решений
Step 1: Анализ сигналов
В каком диапазоне частот в основном распределены измеренные сигналы?
Определите основные требования к анализу полосы пропускания в реальном времени
Как долго длится самый короткий сигнал, который нужно поймать?
Определите основные требования к 100% времени POI
Step 2: Обзор спецификаций приборов
Подтверждение 100% времени POI при требуемой полосе пропускания анализа в реальном времени. Поиск 100% времени POI прибора при максимальной аналитической полосе пропускания в реальном времени является золотым индикатором, отражающим возможности интегрированной обработки прибора.
Step 3: Подтверждение сценария приложения
Сценарий тестирования широкополосных систем (например, радаров, спутников)?
В первую очередь убедитесь, что пропускная способность анализа в реальном времени соответствует требованиям и в этом контексте ищите оптимальную производительность POI.
Переходные сигналы (например, заусенцы цифровой схемы, импульсы) диагностические сцены?
В первую очередь ищите как можно более короткое время 100% POI, чтобы убедиться, что все переходные аномалии могут быть захвачены.
Неизвестный сложный сигнал (расследование помех, глубокие исследования и разработки)?
→ Выберите оба с сильными характеристиками, чтобы обеспечить гибкость будущих приложений, выберите инструмент, производительность которого должна быть немного выше текущих потребностей.
3.Резюме
Основная ценность спектрального анализа в реальном времени заключается в том, что он обеспечивает два мощных анализа для решения проблем различных измерений, приводя радиочастотные тесты в эпоху « динамического захвата». Понимание технической коннотации полосы пропускания анализа в реальном времени и 100% POI и доминирования сцены является ключом к достижению точного выбора. Благодаря соответствию характеристик сигнала и производительности прибора, предпочтительной спектральной схеме, преодолению динамических радиочастотных проблем, обеспечению надежного обнаружения в сложной электромагнитной среде.
Анализ полосы пропускания в реальном времени означает « спектральное поле зрения», отвечает за решение проблемы широты частоты, решает, можно ли « увидеть все цели».
100% время POI, что означает « переходный затвор», отвечает за решение проблемы скорости времени, решает, можно ли « поймать».
Part.5
Серия UTS7000A
Анализатор сигналов

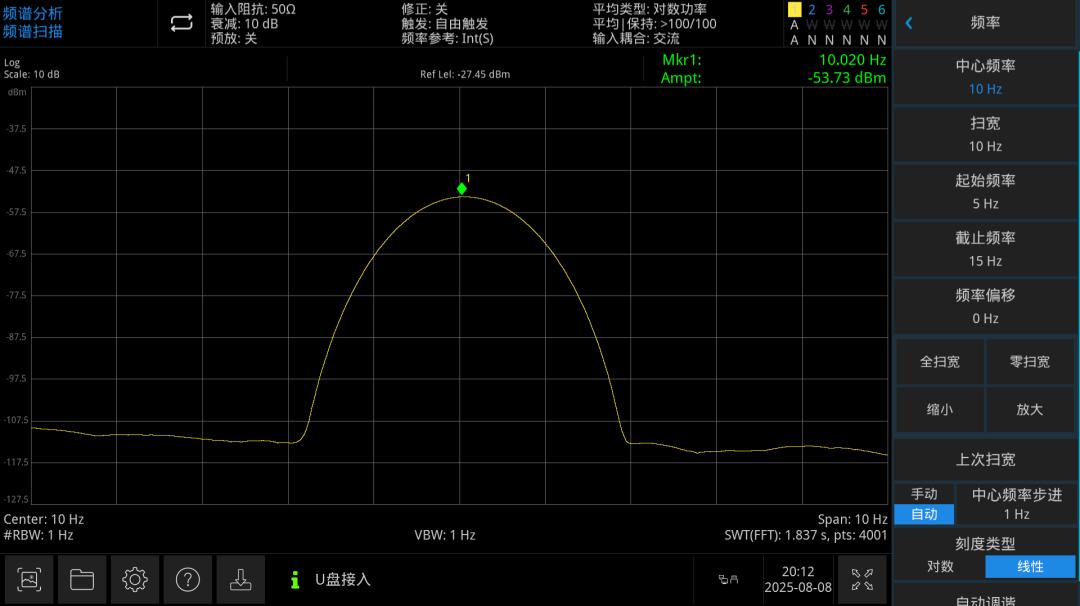

01.2Hz Измерение и анализ ультранизких частот
Покрытие диапазона DC - почти нулевой частоты для заполнения пробелов в анализе сверхнизких частот / квазистатических сигналов

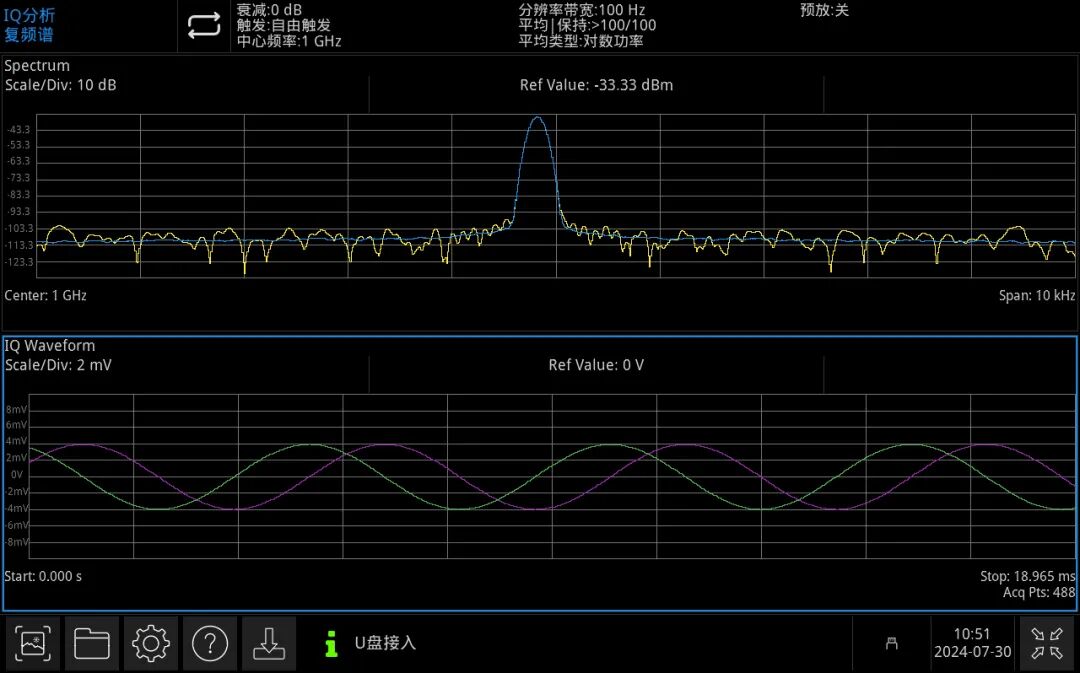

02.I / Q Анализ
Углубленный анализ качества модуляции сигналов цифровой модуляции (например, сигналов связи 4G / 5G), фазовых ошибок и других деталей, в разработке и отладке коммуникационного оборудования, проблема искажения сигнала быстрого позиционирования

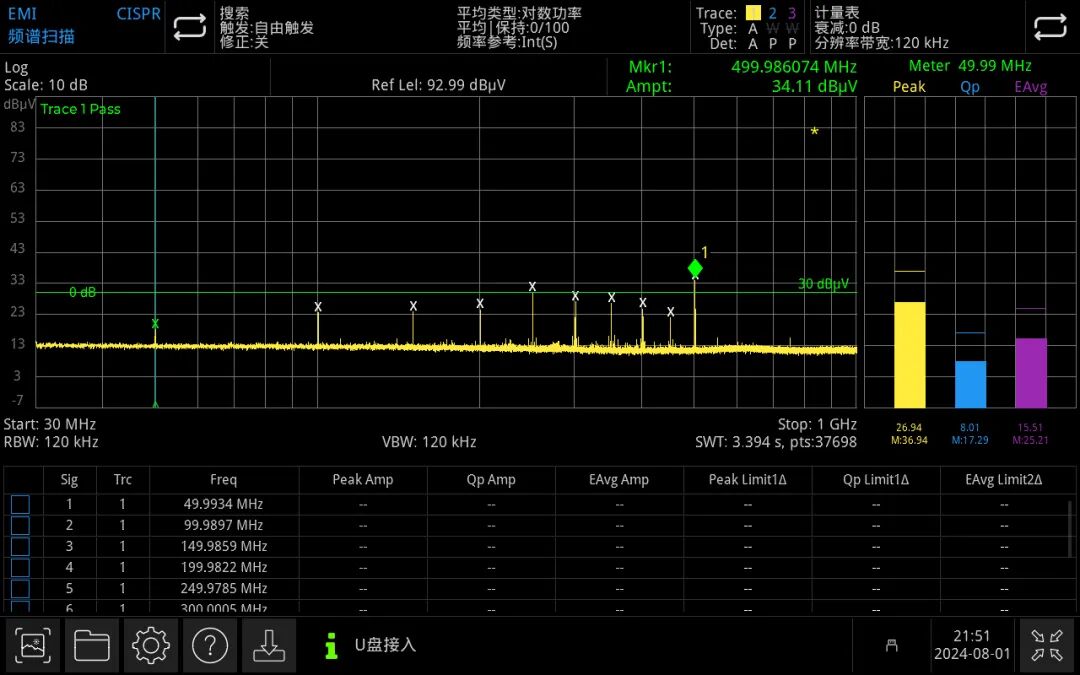

03.Тест предварительной совместимости EMI
Тщательно проверяйте слабое излучение EMI в цикле разработки продукта, чтобы избежать задержек с выходом продукта на рынок

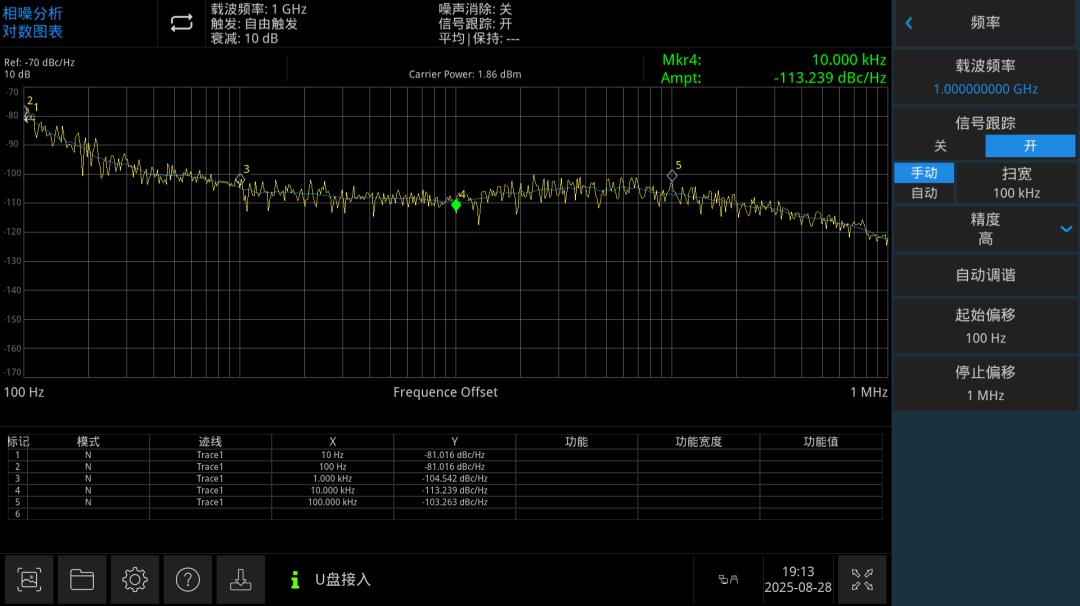

04. Анализ однофазного шума
Может быстро измерять фазовый шум сигнала на разных частотах смещения, эффективно оценивать производительность генератора, синтезатора частот и другого оборудования, без сложных операций можно получить точные результаты

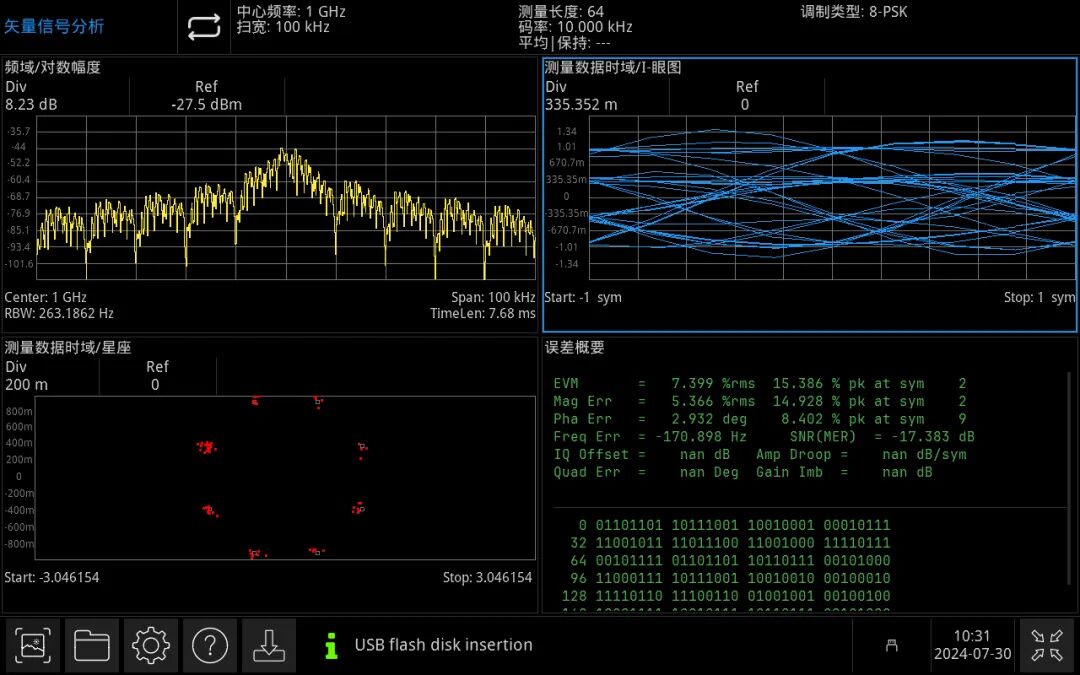

05. Расширенные возможности аналоговой демодуляции и векторного анализа сигналов

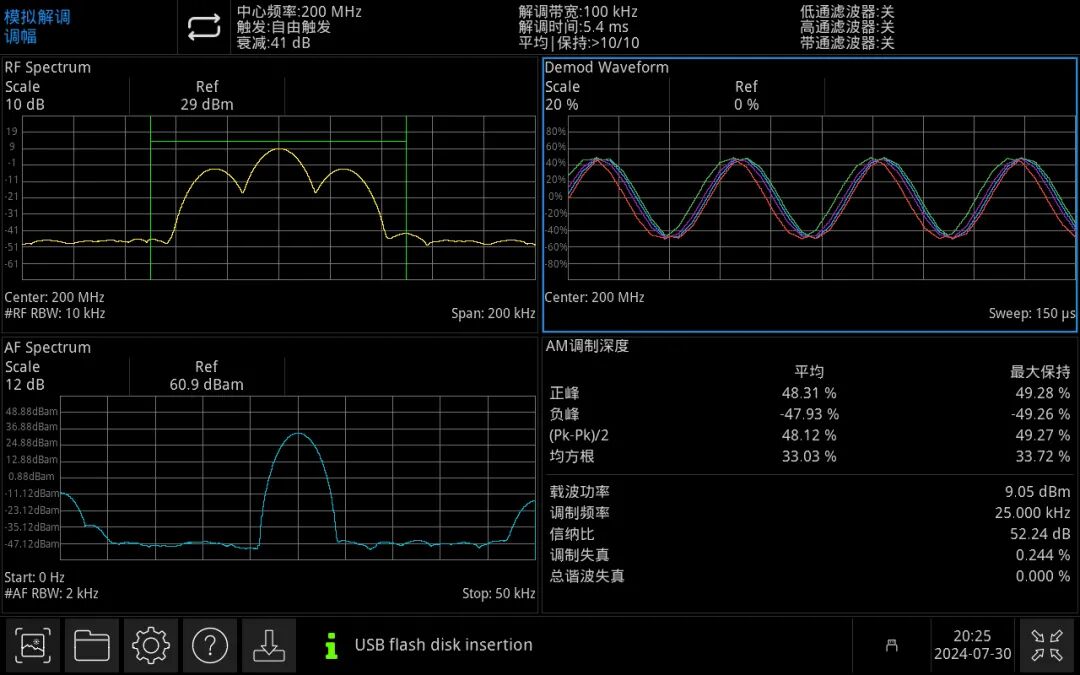

Аналоговая демодуляция (AM/FM/PM)
Анализ векторных сигналов (ASK / FSK / PSK / QAM / MSK / DPSK)

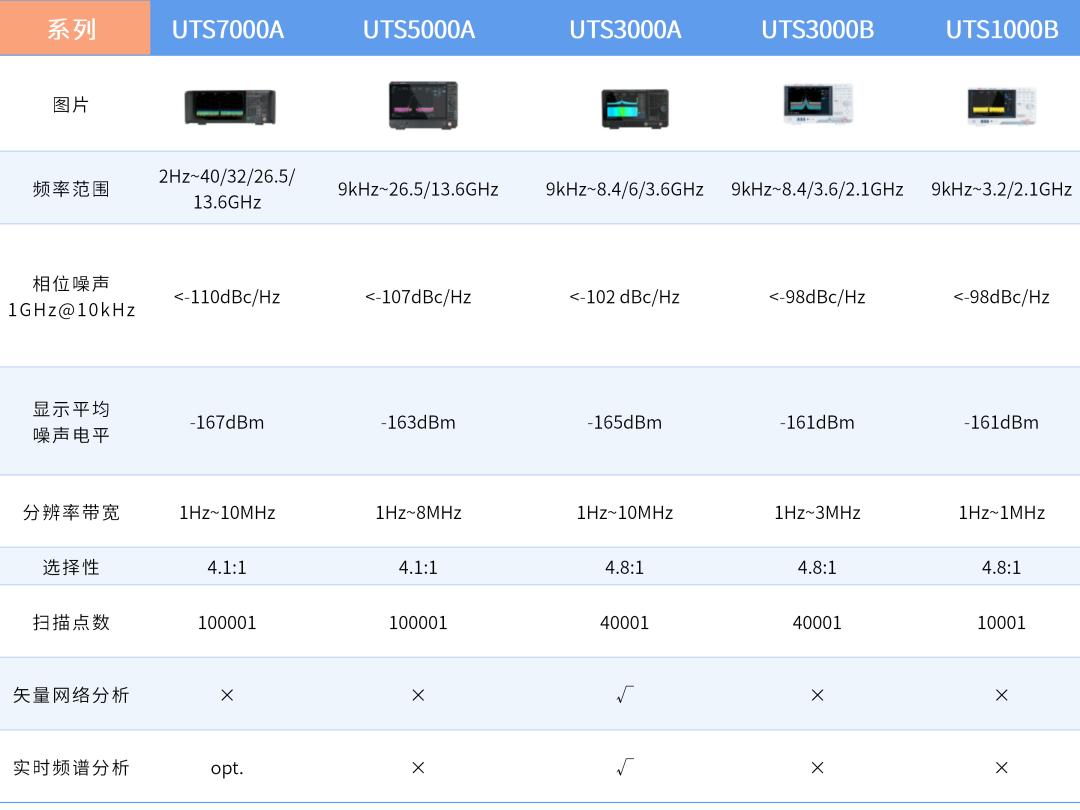

Руководство по выбору
