Диагностика электромагнитных неисправностей и высокоточные измерения электронных систем.
2026-07-06
Предисловие
В условиях эволюции современных электронных систем в сторону более высоких частот, более плотной интеграции и более коротких циклов разработки, электромагнитная совместимость (ЭМС) вышла за рамки базовых требований соответствия, став ключевым конкурентным преимуществом, влияющим на надежность продукции, время выхода на рынок и репутацию на рынке. Систематическая диагностика неисправностей, связанных с ЭМС, и точные измерения являются ключевыми инженерными технологиями для решения этой проблемы и обеспечения надежной работы электронного оборудования.
Часть 1 Основные механизмы, стандарты и ценности электромагнитной совместимости
Анализ механизмов: природа и происхождение электромагнитных помех
Электромагнитные помехи (ЭМП) — это непреднамеренная электромагнитная энергия, генерируемая и излучаемая электронными устройствами во время работы. В зависимости от пути распространения они классифицируются на две категории:
✅ Кондуктивные помехи распространяются по проводам, как правило, в частотном диапазоне <30 МГц;
✅ Излучаемые помехи распространяются в пространстве, как правило, на частотах >30 МГц.
(Примечание: 30 МГц — это инженерное приближение; на практике механизмы проводимости и излучения могут сосуществовать в более широком диапазоне частот.)
В практических электронных устройствах проблемы электромагнитных помех обычно проявляются в виде снижения производительности, ошибок связи и даже сбоев системы. Распространенными источниками электромагнитных помех являются импульсные источники питания, тактовые схемы и цифровые шины. Эти схемы генерируют высокочастотный электромагнитный шум во время работы, который может влиять на нормальную работу других устройств.
Определение ключевого понятия
Электромагнитные помехи (ЭМП) — это непреднамеренная электромагнитная энергия, генерируемая и излучаемая электронными устройствами во время работы. Эта энергия может влиять на нормальную работу других устройств посредством проводимости или излучения и является «самой проблемой» в вопросах электромагнитной совместимости (ЭМС).
Электромагнитная совместимость (ЭМС) имеет двойное значение:
✅ Оборудование может нормально функционировать без снижения производительности в ожидаемой электромагнитной обстановке;
✅ Устройство не создает неприемлемых электромагнитных помех для других устройств в той же среде.
Стандартная структура: краеугольный камень проверки на разумность.

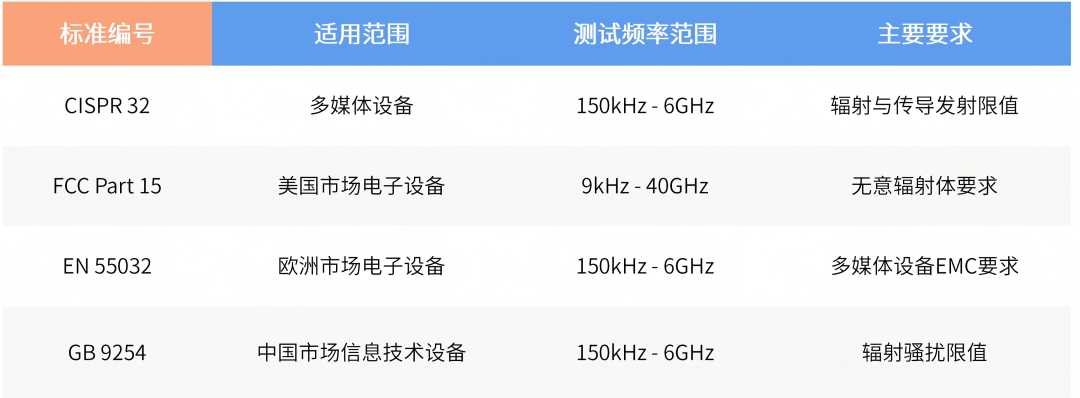

Основные мировые стандарты по электромагнитной совместимости представляют собой правовые барьеры для доступа продукции на рынок, и их основные требования кратко изложены ниже:
Стандарты могут периодически изменяться, поэтому на практике следует использовать самую последнюю действующую версию.
Примечание: Стандартные испытания должны проводиться в безэховой камере с использованием LISN и калиброванной антенной системы для обеспечения повторяемости и сопоставимости результатов.
Анализ затрат: инженерная ценность систем контроля электромагнитных помех.
Стоимость решения проблем электромагнитной совместимости экспоненциально возрастает на каждом этапе разработки продукта; чем раньше начато вмешательство, тем ниже затраты. Данные отраслевой статистики показывают, что проблема, которую можно решить за одну единицу стоимости на этапе проектирования, требует в десять раз больших затрат на этапе тестирования, а если проблема возникает на рынке, стоимость устранения может достигать 100 раз.
Таким образом, измерение электромагнитной совместимости — это гораздо больше, чем просто проверка на соответствие стандартам; это также:
✅Проверка качества конструкции изделия : некачественная компоновка печатной платы, развязка или фильтрация будут выявлены в спектре.
✅Система раннего предупреждения о проблемах с надежностью : чрезмерные электромагнитные помехи часто связаны с потенциальными проблемами надежности, такими как недостаточный запас по времени и целостность питания.
✅ Критерий зрелости системы НИОКР : Передовые компании снижают риски электромагнитной совместимости на начальном этапе с помощью моделирования и проектных спецификаций, а не полагаются на «лоскутное одеяло» на заключительном этапе.
Часть 2. Основы измерений. Требования к условиям проведения испытаний и оборудованию.
👉 Стандартные требования к среде тестирования
✅ Безэховая камера: обеспечивает среду для тестирования без отражений, исключая внешние помехи.
✅Плоскость заземления : Обеспечивает стандартное эталонное заземление для гарантирования согласованности измерений.
✅ Антенная система : Измерительная антенна, охватывающая весь частотный диапазон
✅ LISN : Сеть стабилизации импеданса линии, изолирует фоновый шум от электросети и обеспечивает стандартное сопротивление сети.

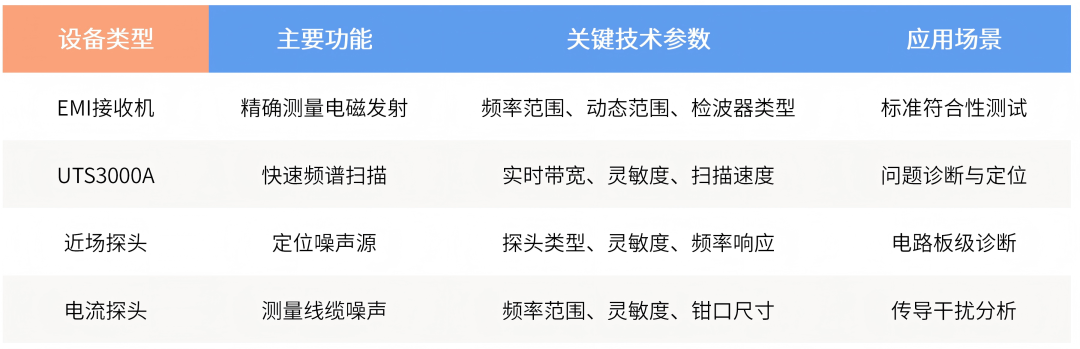

👉Основное измерительное оборудование

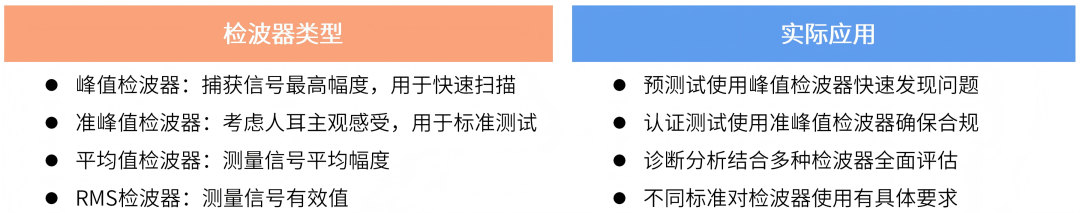

👉 Основные характеристики
Часть 3: Практический анализ всего процесса диагностики электромагнитных помех для силовых модулей базовых станций 5G.
основные проблемы
Проведите предварительное тестирование для выявления и подтверждения постоянного нарушения требований на частоте 125 МГц.

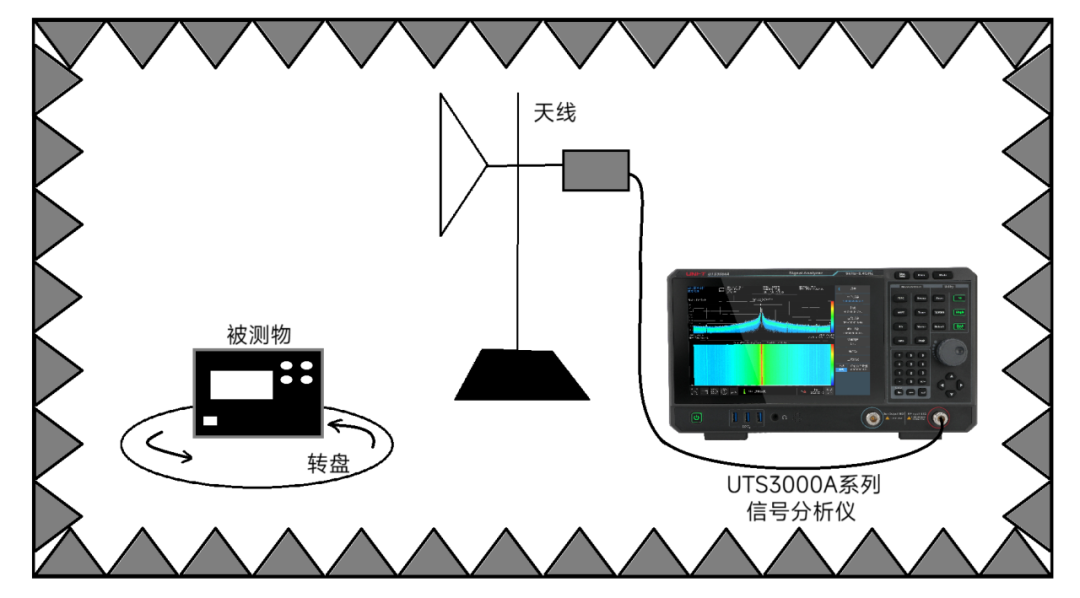

Настройка среды тестовой системы
Испытательная среда была создана в соответствии со стандартом IEC 61000-4-3 в полубезэховой камере размером 3 метра. Испытуемое устройство (EUT) было размещено на непроводящем поворотном столе (на высоте 80 см над землей). Для подачи чистого питания на EUT и стабилизации импеданса линии использовался LISN. Измерительная антенна находилась на расстоянии 3 метров от EUT и была подключена к анализатору сигналов UTS3000A.
Основное испытательное оборудование
Анализатор сигналов серии UTS3000A (с возможностью измерения электромагнитных помех)

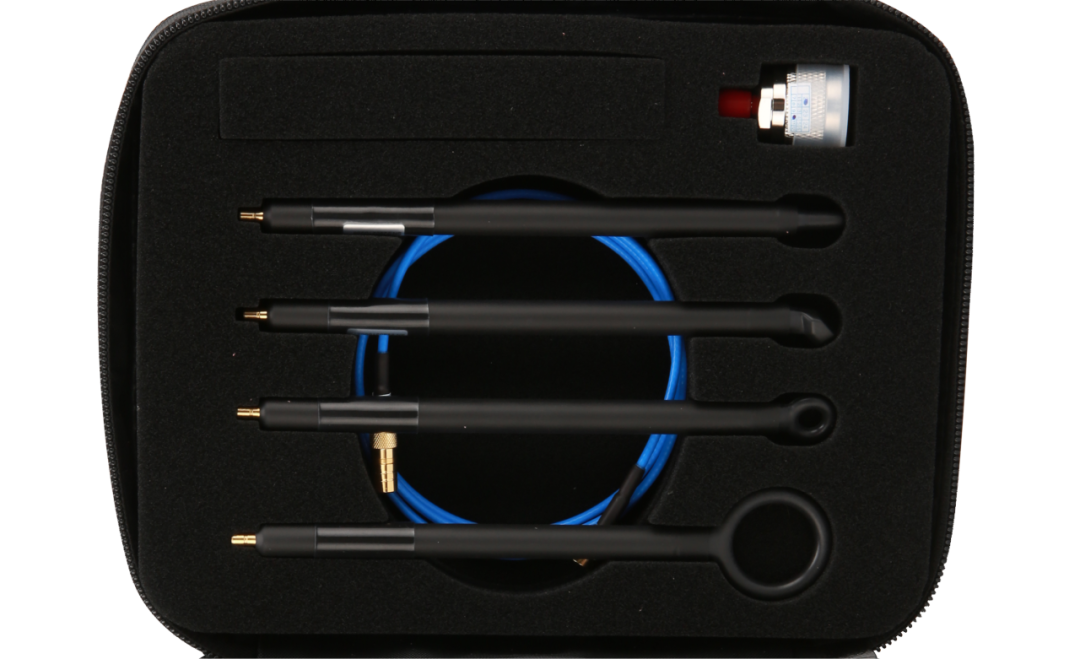

Зонд ближнего поля UTS-EMI01
Эксплуатация прибора
✅Инициализация прибора : Войдите в режим измерения электромагнитных помех, сбросьте предыдущие настройки измерений прибора и выберите стандарт измерения CISPR.

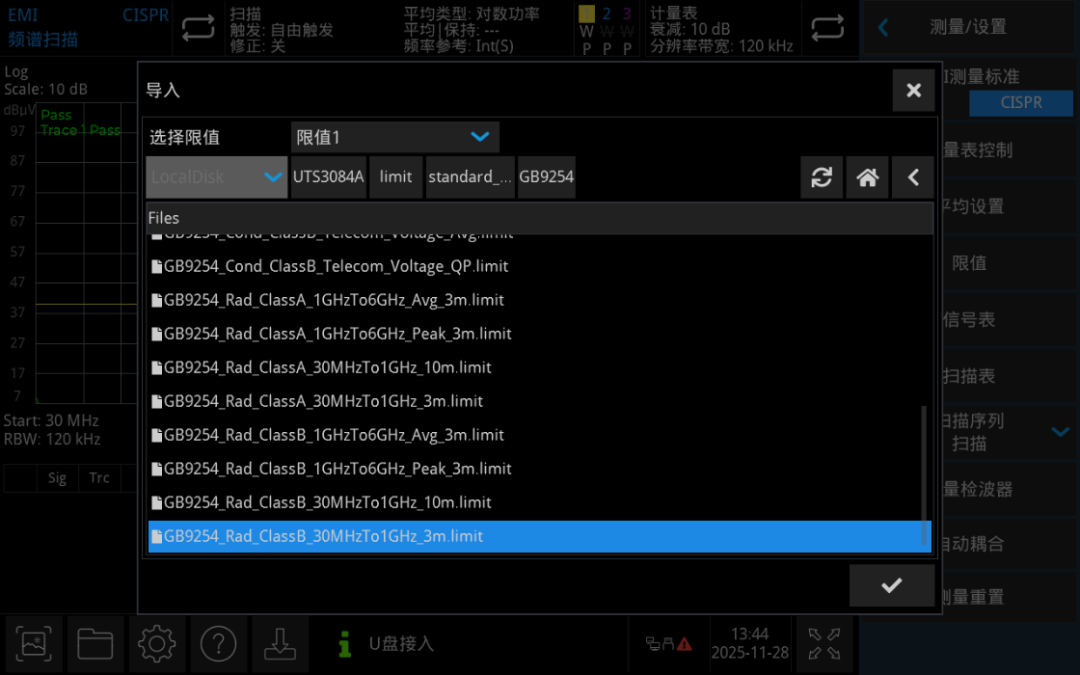

✅ Импорт ограничений: Ограничения → Импорт стандартных линий ограничения → GB9254_Rad_ClassB_30MHzTo1GHz_3m.limit, включите ограничение и проверьте концевые выключатели.
✅ Задайте критерии поиска: Таблица сигналов → Поиск → Критерии поиска → Пиковое значение и предел. Установите тип измерения на «Все сигналы».
✅ Настройка последовательности сканирования: Последовательность сканирования → Сканирование - Поиск - Измерение, выполнить предварительное сканирование, поиск пиков и окончательное измерение.

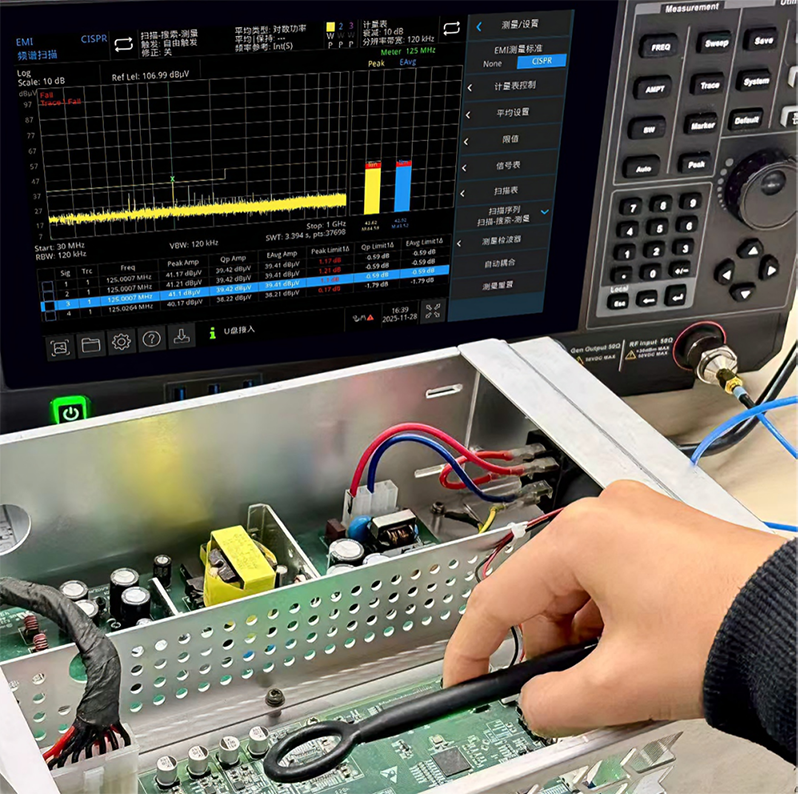

✅ Выполните сканирование: Используя набор ближнепольных зондов UTS-EMI01, следуйте принципу «сначала большой, потом маленький»: сначала несколько раз используйте зонд большего размера для сканирования, чтобы быстро определить область источника помех.

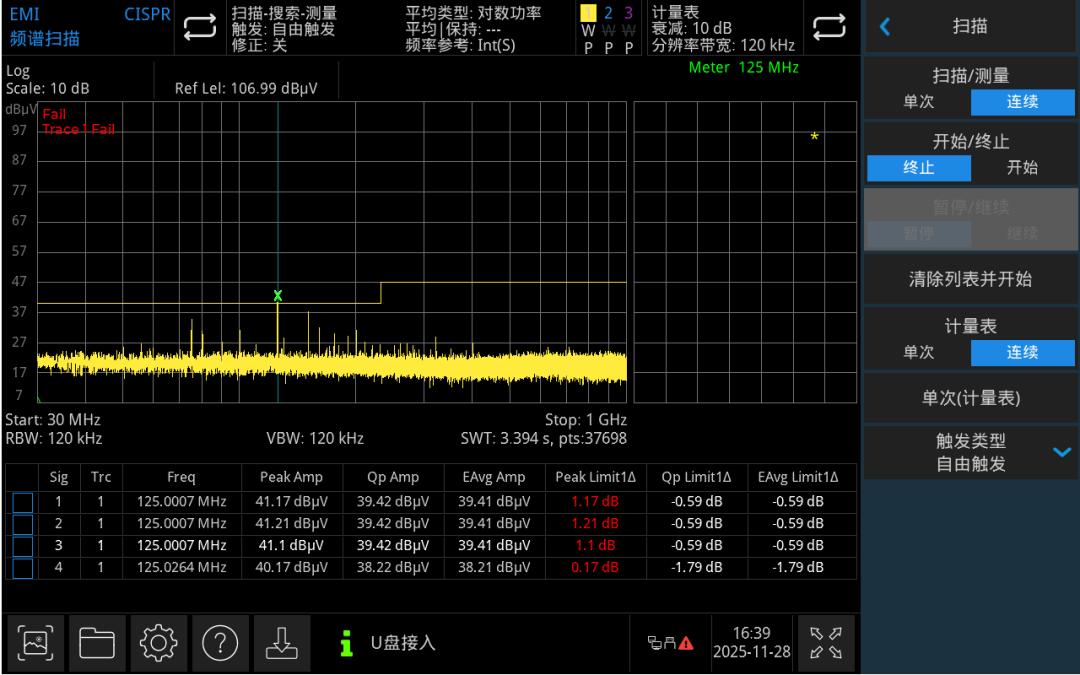

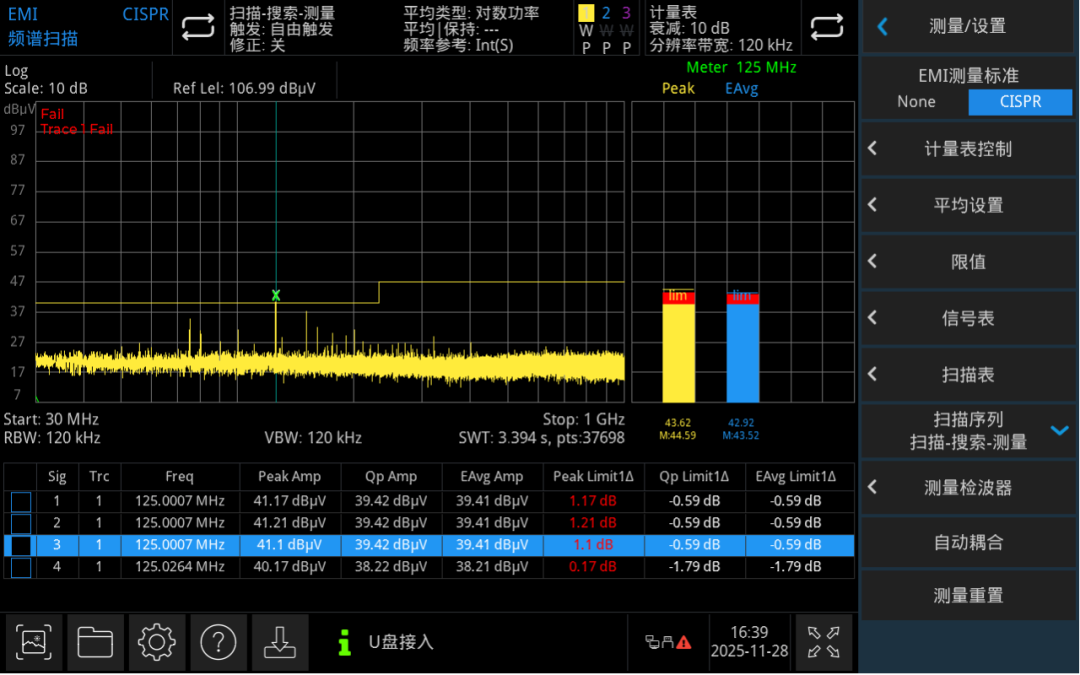

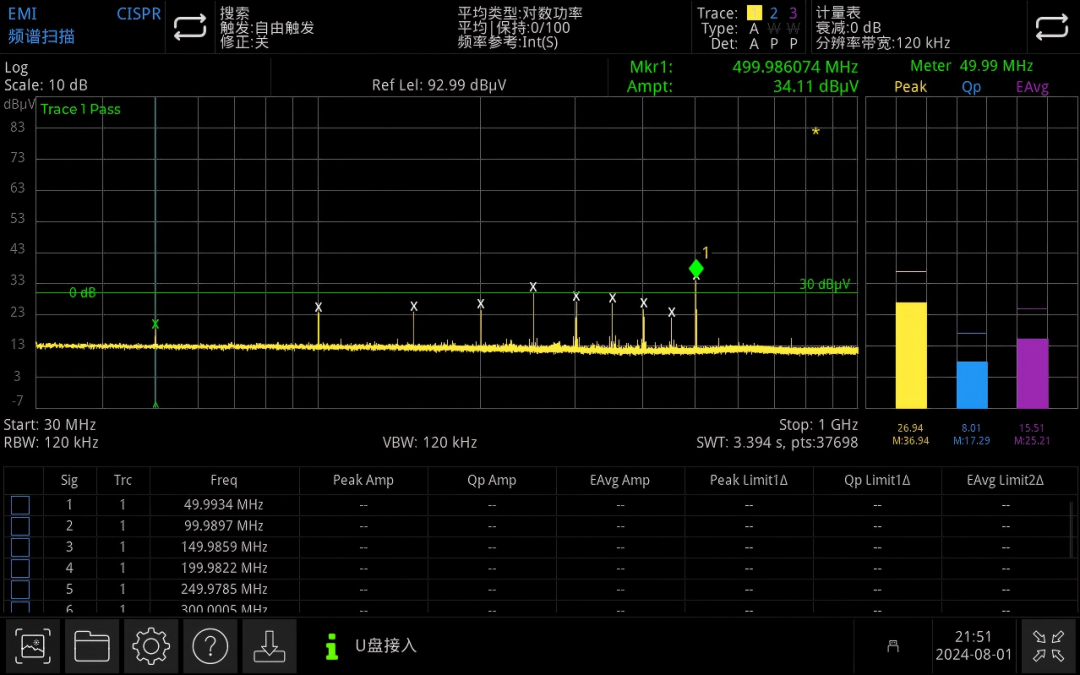

Выполните сканирование и проанализируйте результаты : автоматическое сравнение таблицы сигналов с пределами подтвердило наличие периодических превышений на частоте 125 МГц, что требует особого внимания. На частоте 175 МГц наблюдаются серьезные глобальные превышения, которые следует устранить. Вы можете выбрать соответствующий пронумерованный сигнал и, щелкнув по нему, увеличить или уменьшить масштаб, чтобы просмотреть текущую ситуацию с превышением частоты.
Для наблюдения за стабильностью сигнала и регистрации колебаний амплитуды было выполнено несколько последовательных сканирований. Тип измерительного сигнала был изменен на текущий сигнал, что подтвердило постоянное наличие сигнала с частотой 125 МГц и его превышение допустимого предела.
✅ Установите частоту измерителя на 125 МГц, включите управление измерителем, включите квазипиковый и среднеквадратичный измеритель электромагнитных помех, установите соответствующий предел на 40 дБмкВ, переключитесь на малогабаритный ближнеполевой зонд, выполните точное сканирование в первоначально обнаруженной области, точно определите конкретную точку помех и отобразите красным цветом область, превышающую допустимый предел. Выполните окончательную проверку соответствия стандарту для каждой точки частоты в списке и зафиксируйте прерывистые помехи.

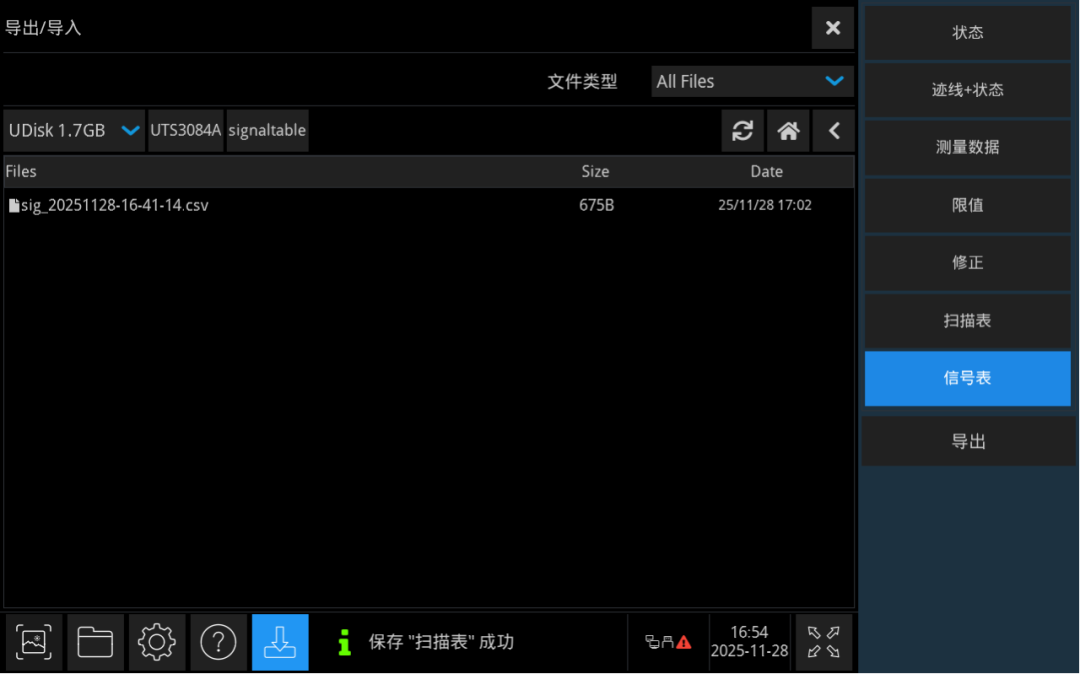

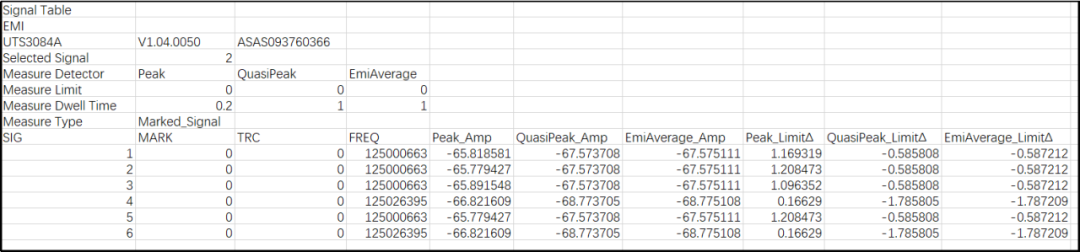

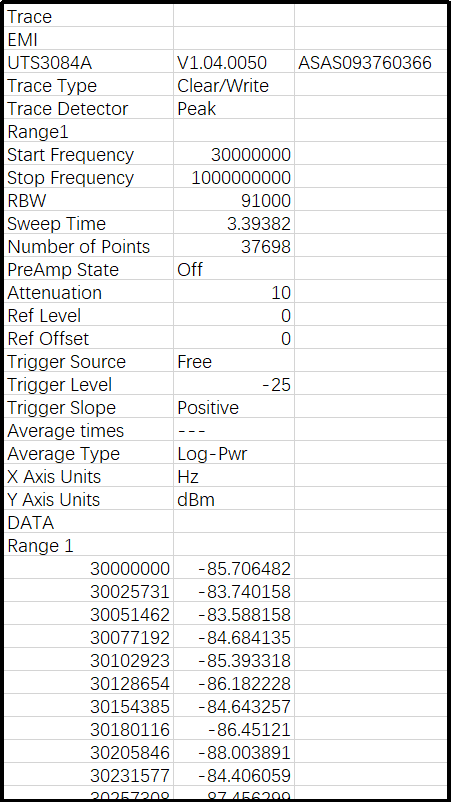

✅ Были записаны данные и повторены измерения. Было установлено, что шум с частотой 125 МГц имел наибольшую амплитуду на выходном выпрямительном диоде. Данные из таблицы сигналов сканировались и многократно сравнивались. Результаты определения местоположения и данные измерений многократно сохранялись и сравнивались с данными до выпрямления. Была создана полная цепочка данных «диагностика-выпрямление-проверка» для решения проблемы.
Часть 4. Обзор отрасли: проблемы электромагнитной совместимости и решения в различных секторах.
01.
Коммуникационное оборудование
❎ Проблема: Высокочастотные диапазоны, широкая полоса пропускания и сосуществование нескольких систем предъявляют чрезвычайно высокие требования к чувствительности приемника.
✅ Основные области измерений: изоляция радиочастотного канала, контроль гармоник тактовой частоты, подавление шума источника питания.
02.
Промышленный контроль
❎ Задача: Работа в суровых условиях с сильными источниками помех, такими как двигатели и реле, требующая чрезвычайно высокой надежности.
✅ Ключевые области измерения: помехи от привода двигателя, целостность сигнала датчика и работоспособность системы заземления.
03.
Автомобильная электроника
❎ Проблемы: системы, критически важные для безопасности, сложные электромагнитные среды (например, шины CAN/LIN) и длительный жизненный цикл продукции.
✅ Ключевые области измерения: излучение от проводов, совместимость на системном уровне, устойчивость к переходным процессам.

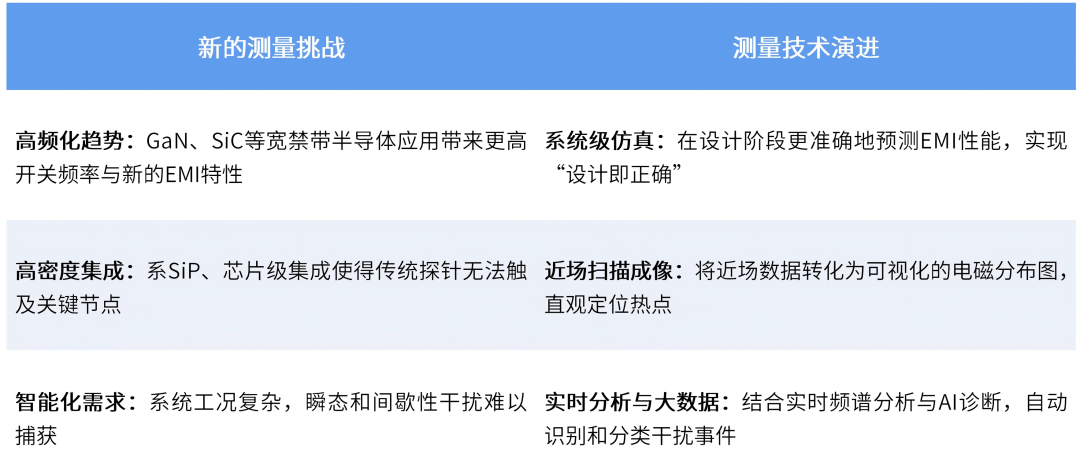

Часть 5. Тенденции развития и выводы: Будущая эволюция измерительных технологий.
Измерение электромагнитных помех — это не только «проверка на соответствие стандартам», но и «проверка конструкции» и «обеспечение качества», которые проводятся на протяжении всего жизненного цикла продукта. Благодаря систематическим методам измерения, глубокому пониманию стандартов и профессиональному испытательному оборудованию инженеры могут превратить проблемы электромагнитных помех из «тушения пожаров» на поздних стадиях в «предотвращение пожаров» на начальном этапе.
Анализаторы сигналов серии UNI-T UTS3000A, благодаря своим эффективным возможностям измерения электромагнитных помех, функциям анализа в реальном времени и функциям экспорта данных измерений, предоставляют инженерам мощные инструменты для эффективного проведения предсерийного тестирования и углубленной диагностики проблем. Поскольку электронные технологии продолжают развиваться в направлении более высоких частот, скоростей и плотности, освоение основных механизмов электромагнитных помех, следование стандартным процедурам и сочетание их с практическим опытом являются ключевыми компетенциями для каждого инженера-электронщика, позволяющими повысить конкурентоспособность его продукции.

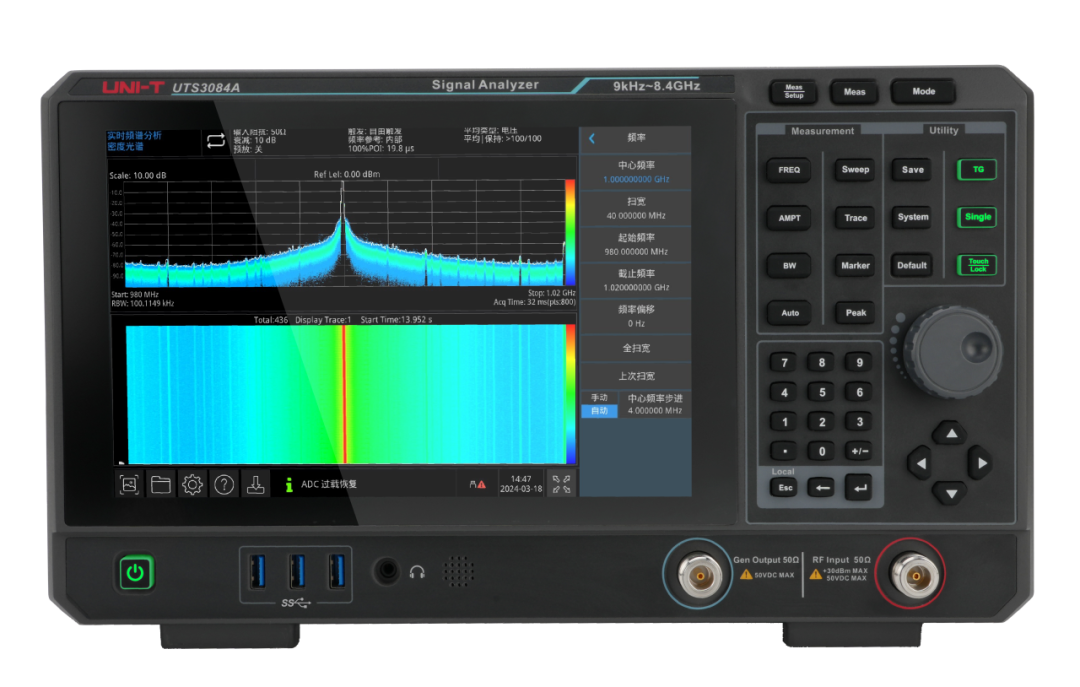

Часть 6 Анализатор сигналов серии UTS3000A
01.

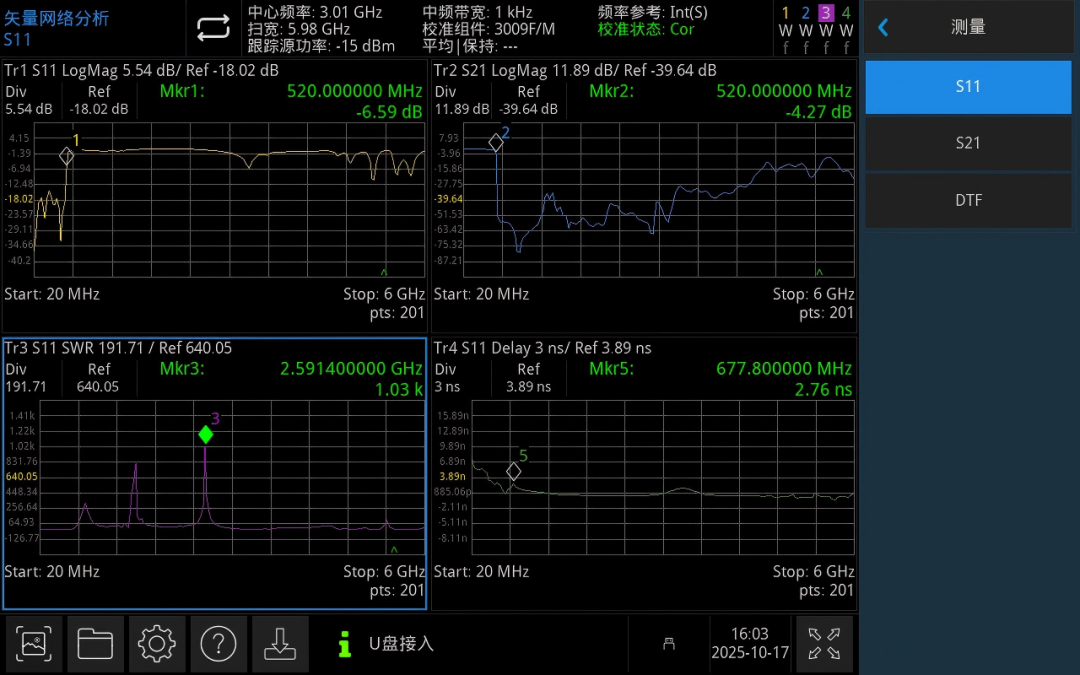

Векторный сетевой анализ
Испытания на вносимые и обратные потери могут быть выполнены без коммутационного оборудования, а сетевые характеристики тестируемого устройства могут быть более точно определены с помощью различных методов отображения, таких как диаграммы Смита и полярные координаты.
02.

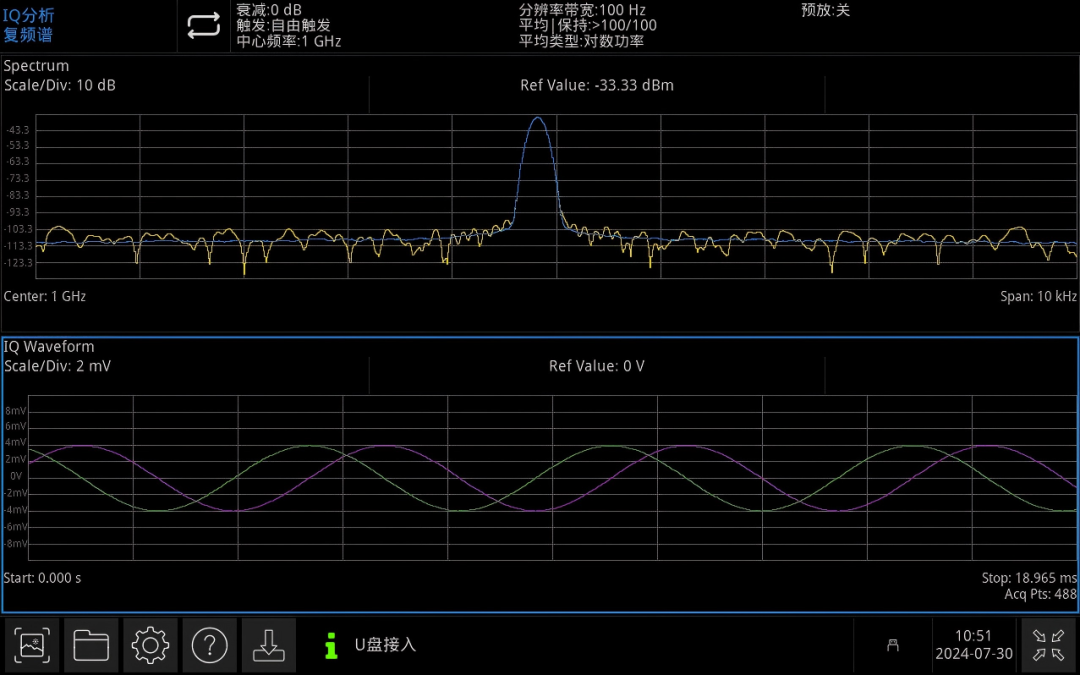

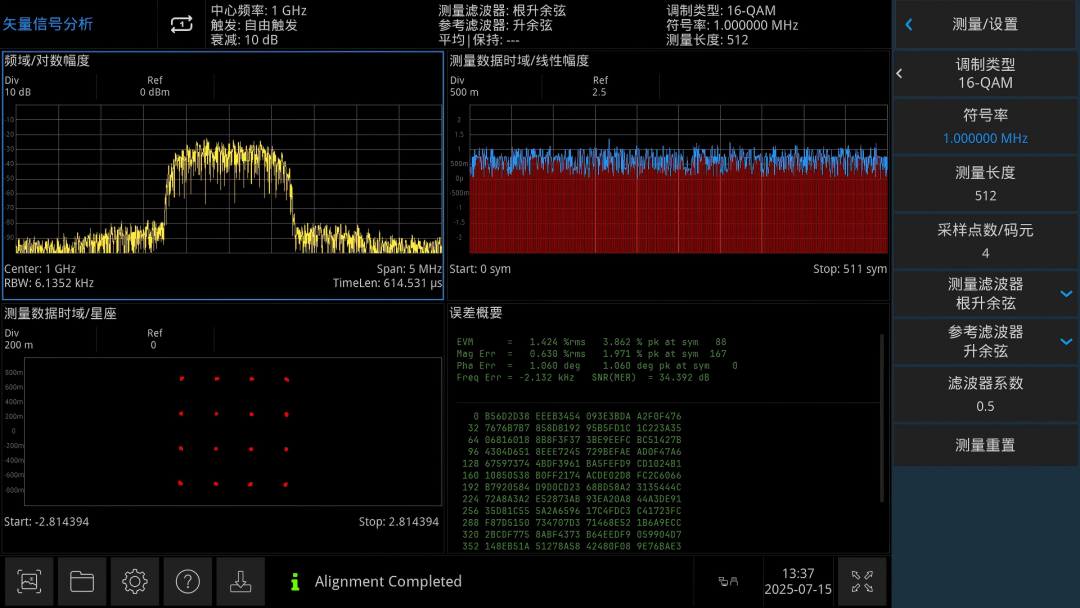

I/Q анализ
Углубленный анализ качества модуляции и фазовой ошибки цифровых модулированных сигналов (таких как сигналы связи 4G/5G) позволяет быстро выявлять проблемы искажения сигнала в процессе исследований, разработок и отладки коммуникационного оборудования.
Предварительное тестирование на соответствие требованиям электромагнитной совместимости
Строгий контроль даже малейшего электромагнитного излучения на этапах проектирования и разработки продукта имеет решающее значение для предотвращения задержек в его выпуске на рынок.
04.

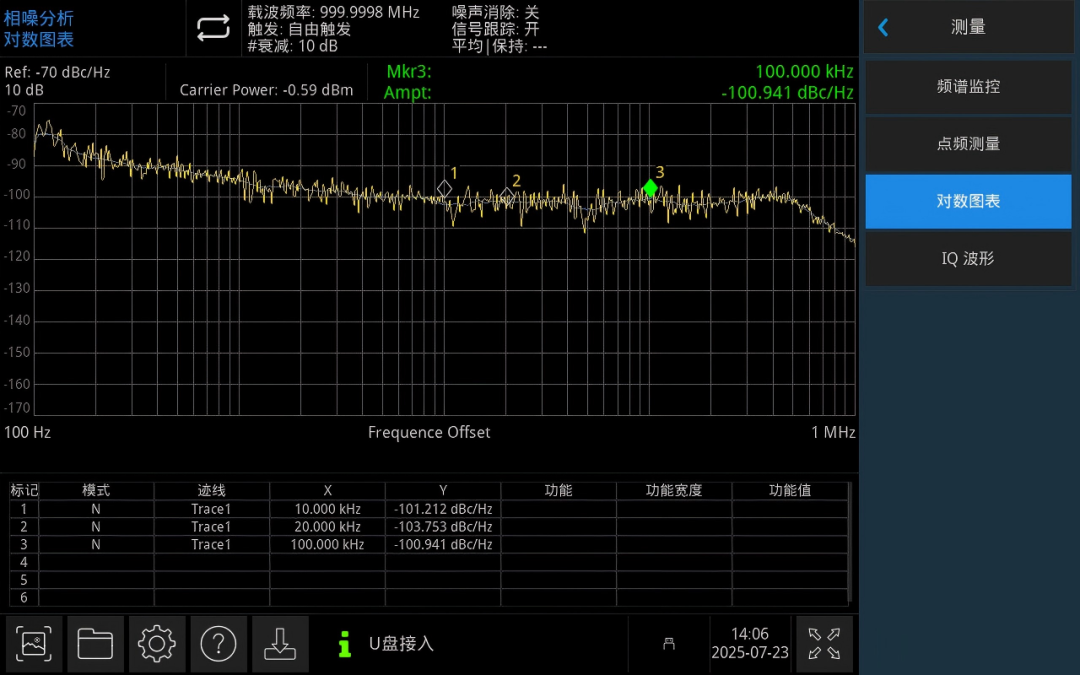

Анализ фазового шума одним щелчком мыши
Он позволяет быстро измерять фазовый шум сигналов на различных частотах смещения, что дает возможность эффективно оценивать характеристики таких устройств, как генераторы и синтезаторы частоты, и получать точные результаты без сложных операций.
05.
Расширенные возможности аналоговой демодуляции и векторного анализа сигналов.

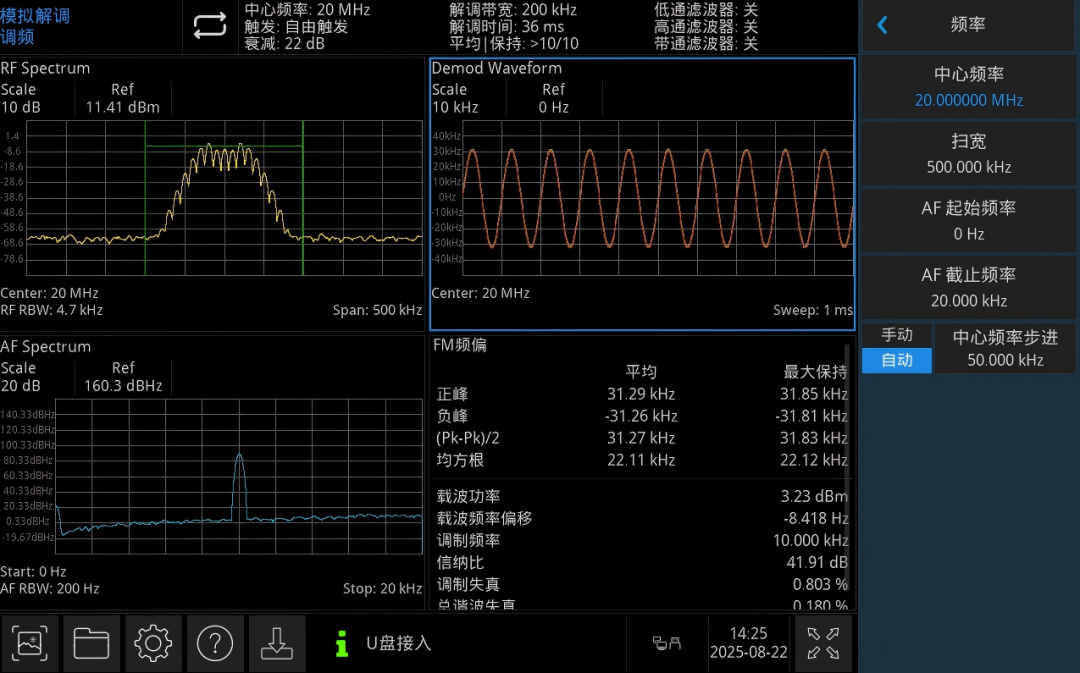

Аналоговая демодуляция (AM/FM/PM)
Векторный анализ сигналов (ASK/FSK/PSK/QAM/MSK/DPSK)
06.

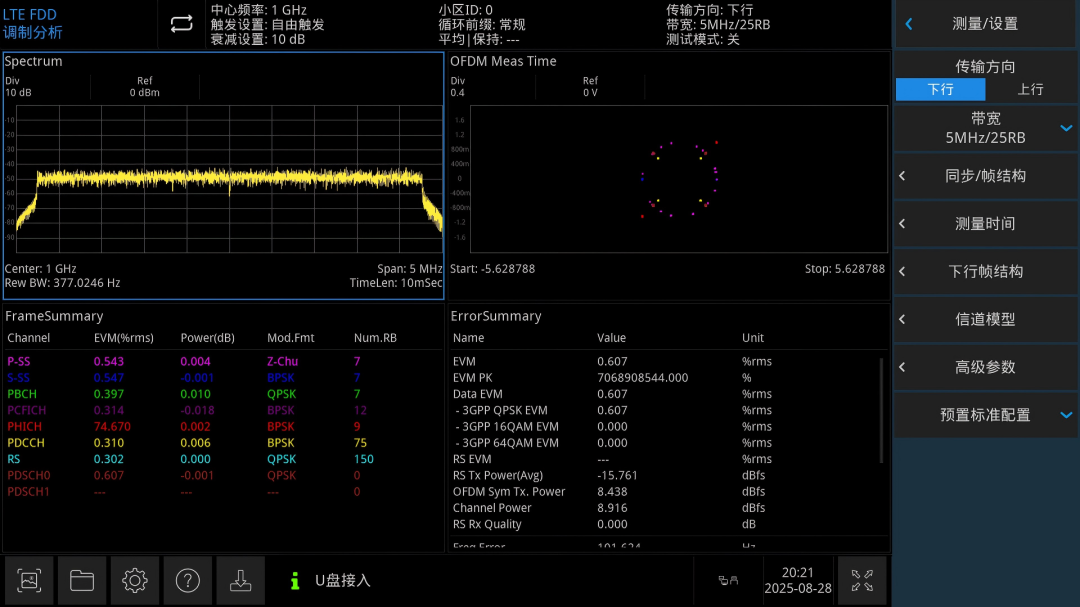

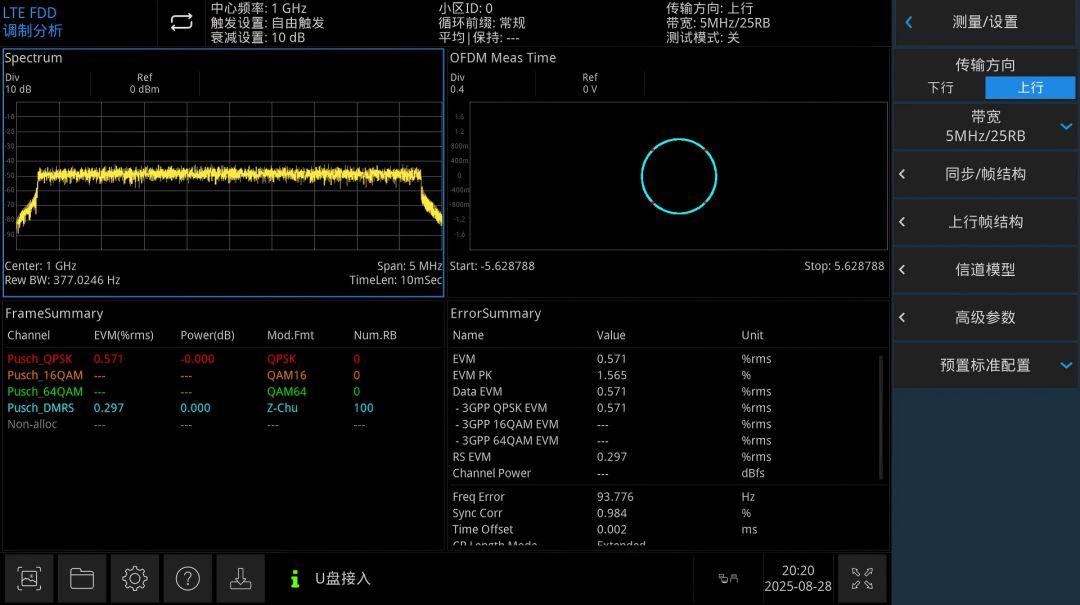

LTE TDD/FDD
Он поддерживает дуплексный режим FDD/TDD и множество методов модуляции от QPSK до 256QAM. Он позволяет проводить комплексный анализ таких показателей, как EVM, ошибка частоты и мощность, с помощью тестирования одним щелчком мыши с использованием E-TM или пользовательской конфигурации, и предоставляет результаты в нескольких окнах просмотра.
07.

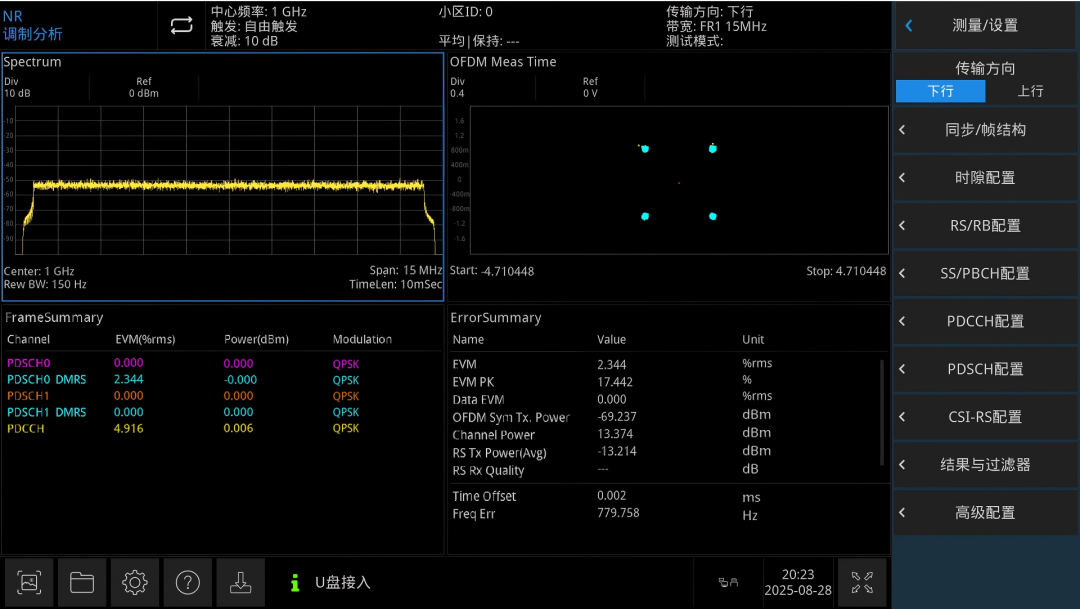

5G NR
Он поддерживает полнодиапазонный анализ от 3GPP Rel-15 до Rel-18, а также позволяет проводить тестирование и анализ дуплексных режимов FDD/TDD и методов модуляции от BPSK до 1024QAM одним щелчком мыши. Он точно измеряет EVM, ошибку частоты и мощность, а также отображает различные варианты анализа, такие как диаграммы созвездия и диаграммы глаз.

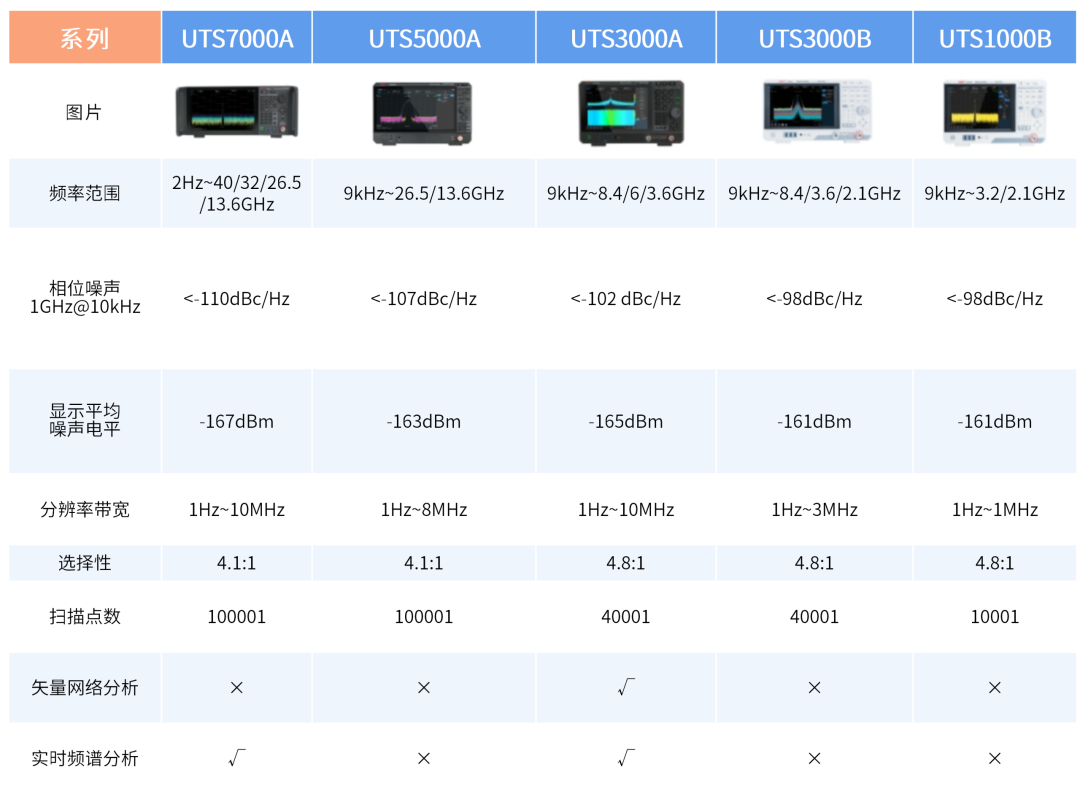

Руководство по выбору
