Генератор электростатического разряда ESD-0230C
Генератор электростатического разряда ESD-0230C — это измерительный прибор, полностью соответствующий требованиям стандартов IEC61000-4-2 и GB/T17626.2. Максимальное напряжение электростатического разряда может достигать 30 кВ, что достаточно для выполнения самых строгих требований к напряжению электростатического разряда в стандартах (требование к напряжению электростатического разряда для разряда в воздушном зазоре уровня 4 составляет 15 кВ), и подходит для более широкого спектра применений и будущих стандартов. Таким образом, генератор электростатического разряда ESD-0230C может использоваться для испытаний на электростатический разряд большинства электрического и электронного оборудования, обеспечивая сопоставимость и воспроизводимость результатов испытаний.
Описание
маркер
Подробная информация о товаре
Генератор электростатического разряда ESD-0230C — это измерительный прибор, полностью соответствующий требованиям стандартов IEC61000-4-2 и GB/T17626.2. Максимальное напряжение электростатического разряда может достигать 30 кВ, что достаточно для выполнения самых строгих требований к напряжению электростатического разряда в стандартах (требование к напряжению электростатического разряда для разряда в воздушном зазоре уровня 4 составляет 15 кВ), и подходит для более широкого спектра применений и будущих стандартов. Таким образом, генератор электростатического разряда ESD-0230C может использоваться для испытаний на электростатический разряд большинства электрического и электронного оборудования, обеспечивая сопоставимость и воспроизводимость результатов испытаний.
- Испытание на устойчивость к электростатическому разряду
Соответствует следующим стандартам испытаний: IEC61000-4-2; GB/T17626.2;
Цель испытания: смоделировать помехи и повреждения оборудования, вызванные воздействием заряженных человеческих тел или предметов, а также оценить способность электронного оборудования противостоять повреждениям от электростатического разряда (ЭСР).
- Характеристики устройства ESD-0230C следующие:
Генератор электростатического разряда ESD-0230C — это измерительный прибор, полностью соответствующий требованиям стандарта IEC 61000-4-2. Максимальное напряжение электростатического разряда достигает 30 кВ, что делает его пригодным для тестирования электростатического разряда большинства электротехнического и электронного оборудования; он также обеспечивает сопоставимость и воспроизводимость результатов испытаний. Легко заменяемый RC-комплект позволяет проводить удобные испытания в режимах IEC, HBM и MM; в режиме автомобильной электроники ISO 10605 и т.д., что подходит для тестирования электростатического разряда различных полупроводниковых приборов, электронных схем и оборудования. Этот прибор отличается стабильной работой и простотой использования; и соответствует требованиям соответствующих стандартов, таких как IEC, EN и GB.
Отличные характеристики: стабильный разряд, напряжение разряда в воздухе поддерживается более 5 секунд, что полностью соответствует стандартам.
Компактная конструкция: легкий вес (около 4 кг), компактный и эстетически привлекательный дизайн.
Широкий функционал: напряжение IEC, переключение положительного и отрицательного циклов.
Точный разряд: Режим воздушного разряда соответствует стандартным требованиям (поддержание напряжения более 5 секунд), аналогично европейским и американским аналогам. На разряд практически не влияет влажность воздуха, а повторяемость разряда превосходна. Самый легкий в отрасли разрядный пистолет с минимальным уровнем излучаемых помех, что значительно упрощает процесс тестирования.
Высокая экономичность: Все основные компоненты импортированы, что обеспечивает высокую точность, низкий уровень отказов и стабильную работу при напряжении 30 кВ в течение длительного времени.
- Технические характеристики ESD-0230C:
1. Выходное напряжение: 0,1–30,0 кВ ± 5%
2. Полярность напряжения: положительная или отрицательная
3. Режим запуска: ОДИНОЧНЫЙ (одиночный разряд); СЧЕТ (разряды в соответствии с заданным числом разрядов); 20 импульсов в секунду (20 раз/секунду)
4. Функция тестирования: встроенная в стандарт IEC
5. Режим разряда: контактный или с воздушным зазором; Интервал разряда: 0,05–9,99 с (0,05 с в режиме 20 импульсов в секунду)
6. Счетчик: 1–9999 (для подсчета циклов разряда)
7. Разрядный конденсатор: 150 пФ ± 10%; Разрядное сопротивление: 330 Ом ± 10% (стандартная конфигурация)
8. Разрядный конденсатор: 330 пФ ± 10%; Сопротивление разряда: 2000 Ом ± 10% (специально для автомобильной электроники, опционально)
Конденсатор разряда: 330 пФ ± 10%; Сопротивление разряда: 330 Ом ± 10% (специально для автомобильной электроники, опционально)
Конденсатор разряда: 150 пФ ± 10%; Сопротивление разряда: 2000 Ом ± 10% (специально для автомобильной электроники, опционально)
9. Электроды разряда: Конический контактный электрод разряда и сферический электрод разряда с воздушным зазором
10. Условия эксплуатации: Температура окружающей среды: 10℃–35℃; Относительная влажность: 30%–60%
11. Источник питания: Однофазный переменный ток 85–265 В, 50/60 Гц
12. Вес: Приблизительно 4 кг

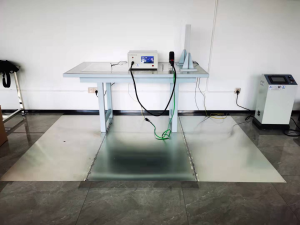

Стенд для испытаний на электростатический разряд (ESDD)
- Характеристики продукта:
Этот стенд для испытаний на электростатический разряд специально разработан для проведения испытаний на электростатический разряд в строгом соответствии с требованиями стандартов IEC61000-4-2 и GB/T17626.2, что обеспечивает стандартизацию конфигурации испытаний и, следовательно, повышает повторяемость и сопоставимость результатов. Этот стенд также может использоваться для испытаний на импульсные нагрузки и затухающие колебания. Благодаря тщательному вниманию к деталям, он отличается превосходным дизайном, изысканным качеством изготовления и эстетически привлекательным внешним видом, что максимально расширяет его возможности по удовлетворению потребностей пользователей в испытаниях и позволяет применять его для испытаний на высокочастотные помехи.
- Основные технические характеристики:
Деревянный стол: 1600 мм × 800 мм × 800 мм (длина × ширина × высота), 1 шт. (деревянный, без металлических гвоздей)
Опорная заземляющая пластина: 2600 мм × 1700 мм × 1,0 мм (длина × ширина × толщина), 1 шт. (нержавеющая сталь)
Горизонтальная соединительная пластина: 1600 мм × 800 мм × 1,0 мм (длина × ширина × толщина), 1 шт. (нержавеющая сталь)
Вертикальная соединительная пластина: 500 мм × 500 мм × 1,0 мм (длина × ширина × толщина), 1 шт. (нержавеющая сталь)
Изоляционная прокладка: 1400 мм × 600 мм × 0,5 мм (Длина×Ширина×Толщина) 1 шт.
Заземляющий кабель: 470 кОм×2 3 шт.
Щетка для защиты от электростатического разряда: 1 шт.
Генератор электростатического разряда ESD-0230C
