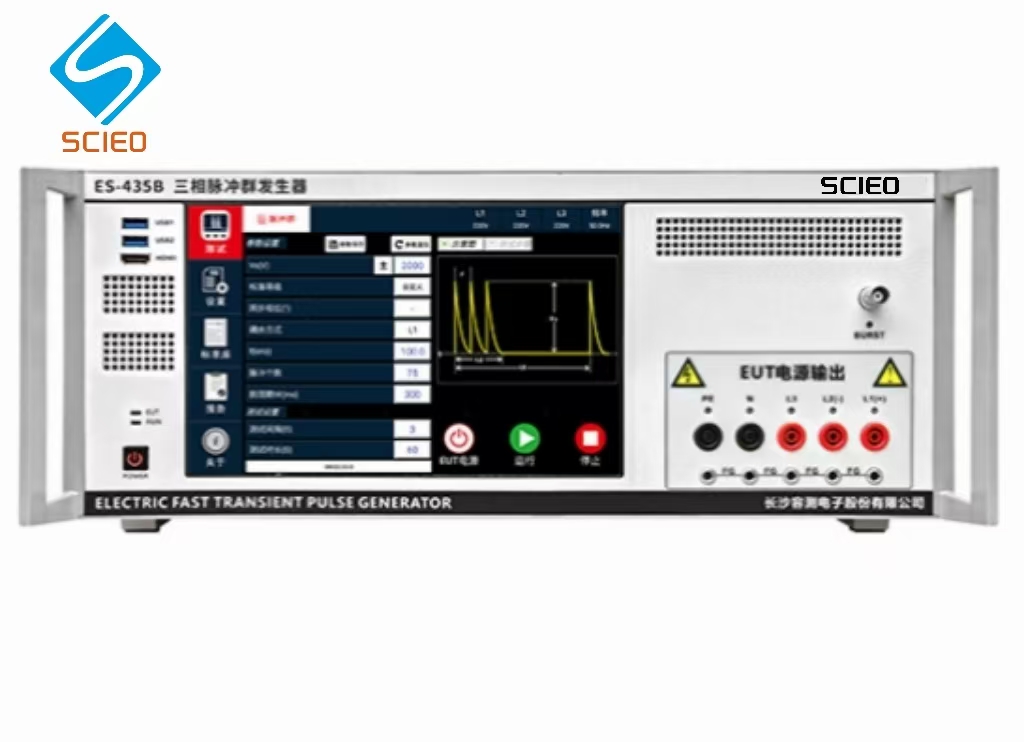

Трехфазный импульсный генератор ES-435B (симулятор быстрых электрических переходных процессов) использует передовые электронные коммутационные технологии и оснащен встроенной трехфазной пятипроводной автоматической системой связи и развязки. Он включает в себя встроенную стандартную библиотеку для простого и интеллектуального управления.
Трехфазный импульсный генератор ES-435B (симулятор быстрых электрических переходных процессов) использует передовые электронные коммутационные технологии и оснащен встроенной трехфазной пятипроводной автоматической системой связи и развязки. Он включает в себя встроенную стандартную библиотеку для простого и интеллектуального управления.
Характеристики продукта
Трехфазный генератор импульсных импульсов (симулятор импульсных импульсов с быстрыми переходными процессами) обладает следующими характеристиками:
1. Использует передовые электронные коммутационные технологии, обеспечивая плавные, без сбоев, сигналы.
2. Встроенная трехфазная пятипроводная сеть связи и развязки для питания.
3. Максимальное выходное импульсное напряжение: 5 кВ.
4. Диапазон выборки: переменный ток: 380 В, постоянный ток: 110 В/300 В (выбираемый); диапазон тока: 16 А/32 А (выбираемый).
5. Множество интерфейсов управления, поддерживающих программируемое управление RS485/Ethernet.
6. 10,1-дюймовый емкостный сенсорный дисплей на базе Android для удобства управления.
7. Поддерживает ступенчатый режим напряжения и запуск по внешнему сигналу.
8. Стабильная и надежная работа оборудования.
9. Поддерживает экранный интерфейс и управление с главного компьютера.
Соответствует стандартам
МЭК 61000-4-4, ГБ/T17626.4, EN 61000-4-4
Технические параметры
Проект моделирования: Испытание на быстрые электрические переходные процессы/устойчивость к объемным нагрузкам
Модель: ES-435A ES-435B
Мощность: переменный ток: 380 В/16 А
постоянный ток: 110 В/16 А
переменный ток: 380 В/32 А
постоянный ток: 300 В/32 А
импульсное напряжение: 0,2 кВ~5 кВ
Разрешение напряжения: 1 В
Шаг напряжения: Поддерживает режим шага напряжения 0,1 кВ~2 кВ
Полярность выходного напряжения: Положительное, Отрицательное, Положительное-затем-Отрицательное, Отрицательное-затем-Положительное
Сопротивление источника: 50 Ом
Диапазон частот: 0,1 кГц~1000 кГц, Стандартная частота: 5 кГц, 100 кГц
Шаг частоты: 1 Гц (регулируемый)
Разрешение частоты: 1 Гц
Вывод импульса: 5 нс
Ширина импульса (50 Ом): 50 нс
Ширина импульса (1 кОм): 35 нс~150 нс
Количество групповых импульсов: 1~500
Период группы импульсов: 15 мс~60 с
Длительность импульса: 10 с~999999 с
Стандарт IEC (встроенный, прямой доступ для стандартного тестирования)
Сеть связи/развязки: Трехфазная пятипроводная (встроенная) / постоянного тока (совместимая)
Операционная система: Android
Экран: 10,1-дюймовый интеллектуальный емкостный сенсорный дисплей
Другие интерфейсы: HDMI, RS485, USB, BNC и др.
Рабочие условия: Температура: 10℃~40℃, Влажность: 30%~70%
Питание: переменный ток 110 В/220 В при 50 Гц/60 Гц
Размеры: стандартный корпус 4U/19 дюймов
Вес: 15 кг
Области применения
Промышленное оборудование, энергетическое оборудование, высоковольтные системы, бытовая техника, двигатели переменного тока, новые источники энергии, низковольтные электроприборы и т. д.
