Высокопроизводительный симулятор регенеративной энергосети серии N75500
Серия N75500 — это высокопроизводительный, мощный программируемый симулятор энергосистемы, разработанный компанией NGI, обладающий возможностью регенеративной обратной связи по мощности и возможностью работы в четырех квадрантах. Благодаря конструкции с высокой удельной мощностью, устройство обеспечивает мощность до 25 кВА в компактном корпусе 3U, с возможностью параллельного подключения для гибкого масштабирования до более высоких требований к мощности. Серия N75500 поддерживает однофазный, трехфазный, реверсивный и двухфазный режимы вывода, с широким диапазоном выходного напряжения: до 350 В LN (фаза-нейтраль), 606 В LL (фаза-фаза) и 700 В LL в режиме реверсивной фазы. Режимы вывода включают переменный ток, постоянный ток, переменный ток + постоянный ток и постоянный ток + переменный ток, что позволяет моделировать различные условия энергосистемы. Устройство включает в себя специальный режим тестирования в режиме островного режима, позволяющий пользователям моделировать нелинейные нагрузки сети путем программирования параметров R, L, C, активной и реактивной мощности для всесторонней проверки эффективности защиты от островного режима. Идеально подходит для новых энергетических транспортных средств, фотоэлектрических инверторов, систем хранения энергии, силовой электроники и применения в научно-исследовательских лабораториях.
Описание
маркер
Серия N75500 — это высокопроизводительный, мощный программируемый симулятор энергосистемы, разработанный компанией NGI, обладающий возможностью регенеративной обратной связи по мощности и возможностью работы в четырех квадрантах. Благодаря конструкции с высокой удельной мощностью, устройство обеспечивает мощность до 25 кВА в компактном корпусе 3U, с возможностью параллельного подключения для гибкого масштабирования до более высоких требований к мощности. Серия N75500 поддерживает однофазный, трехфазный, реверсивный и двухфазный режимы вывода, с широким диапазоном выходного напряжения: до 350 В LN (фаза-нейтраль), 606 В LL (фаза-фаза) и 700 В LL в режиме реверсивной фазы. Режимы вывода включают переменный ток, постоянный ток, переменный ток + постоянный ток и постоянный ток + переменный ток, что позволяет моделировать различные условия энергосистемы. Устройство включает в себя специальный режим тестирования в режиме островного режима, позволяющий пользователям моделировать нелинейные нагрузки сети путем программирования параметров R, L, C, активной и реактивной мощности для всесторонней проверки эффективности защиты от островного режима. Идеально подходит для новых энергетических транспортных средств, фотоэлектрических инверторов, систем хранения энергии, силовой электроники и применения в научно-исследовательских лабораториях.
Основные особенности
● Конструкция с высокой удельной мощностью, обеспечивающая 25 кВА в корпусе 3U, с возможностью параллельного расширения питания.
● Моделирование и анализ гармоник до 50-го порядка
● Диапазон напряжения: 0–350 В (LN)
● Соответствует стандартам IEC 61000-4-11/4-13/4-14 и другим нормативным стандартам испытаний.
● Диапазон выходных частот: 1–500 Гц, с регулируемым напряжением и частотой.
● Программируемый фазовый угол включения/выключения: 0~360°
● Синтез гармонических и межгармонических волновых форм
● Программируемое выходное сопротивление
● Однофазный, трехфазный, реверсивный и двухфазный режимы выходного сигнала
● Четыре режима вывода: переменный/постоянный/переменный+постоянный/постоянный+переменный
● Стандартные интерфейсы USB/CAN/LAN/RS232/RS485, опционально GPIB (через преобразование RS232)
● Поддержка нескольких протоколов: Modbus-RTU, SCPI, CANopen
● Программируемые скорости изменения напряжения и тока для гибкой адаптации к условиям тестирования
● 6.8-дюймовый ЖК-дисплей высокого разрешения для улучшения читаемости тестовой информации
Комплексное моделирование обрывов электросети и волновых форм
Стандартный выходной сигнал: Помимо чистой синусоидальной волны, серия N75500 имеет встроенные нестандартные формы сигналов, включая треугольную, пилообразную, прямоугольную и трапецеидальную волны. Она также включает встроенные стандарты тестирования IEC 61000-4-11/4-13/4-14/4-27/4-29, позволяющие оценивать допуски оборудования в сложных условиях сети, таких как просадки/скачки напряжения, отклонение частоты, скачки фазы и колебания напряжения. Поддерживается также вывод сигналов, определяемых пользователем.
Высокопроизводительный симулятор регенеративной энергосети серии N75500
Имитация теста работы в островном режиме
Тестирование защиты от островного режима: Серия N75500 оснащена профессиональным режимом тестирования защиты от островного режима. Пользователи могут настраивать активную мощность (сопротивление R) и реактивную мощность (индуктивность Q/емкость C) или напрямую задавать параметры R, L, C для точного моделирования резонанса сети, что позволяет всесторонне проверять механизмы обнаружения и защиты от островного режима тестируемого устройства и обеспечивать соответствие требованиям безопасности эксплуатации. N75500 превращает сложное тестирование защиты от островного режима в безопасный, эффективный и автоматизированный стандартизированный процесс, значительно повышая эффективность тестирования для пользователей.
Высокопроизводительный симулятор регенеративной энергосети серии N75500
Полноценный симулятор четырехквадрантной сетки
Будучи полнофункциональным четырехквадрантным рабочим устройством, серия N75500 позволяет полностью имитировать двунаправленный обмен энергией между сетью и устройством в любом направлении. Независимо от того, поглощает ли устройство активную/реактивную мощность из сети (квадранты 1 и 4) или передает активную/реактивную мощность в сеть (квадранты 2 и 3), достигается точное моделирование и измерение. Идеально подходит для тестирования генераторов, инверторов, выпрямителей и любых сценариев, связанных с двунаправленным потоком мощности.
Высокопроизводительный симулятор регенеративной энергосети серии N75500
Высокоэффективная регенеративная функция
Серия N75500 не только имитирует подачу электроэнергии из сети на тестируемое устройство, но и поглощает энергию, вырабатываемую тестируемым устройством, и эффективно возвращает полученную чистую энергию обратно в местную сеть (регенеративный КПД до 90%), что значительно снижает энергопотребление при тестировании и затраты на теплоотвод, а также обеспечивает экономию экологически чистой энергии. В режиме поглощения энергии N75500 может преобразовывать переменный или постоянный ток, вырабатываемый тестируемым устройством (посредством внутреннего выпрямления), в чистый синусоидальный ток, синхронизированный с местной сетью по частоте и фазе, а затем «вводить» его обратно в сеть.
Высокопроизводительный симулятор регенеративной энергосети серии N75500
Высокая удельная мощность, модульная конструкция
Серия N75500 отличается высокой удельной мощностью, обеспечивая 25 кВА в корпусе шириной 19 дюймов и высотой 3U, с возможностью параллельного расширения для гибкого масштабирования до более высоких требований к мощности. Благодаря в 1.7 раза большей выходной мощности по сравнению с обычными источниками переменного тока/симуляторами сети при эквивалентном объеме, серия N75500 значительно экономит место для тестирования в мощных приложениях, избегая дополнительной установки в стойку или расширения лаборатории, тем самым эффективно снижая затраты заказчика на тестирование.
Высокопроизводительный симулятор регенеративной энергосети серии N75500
Гармоническое/межгармоническое моделирование
Серия N75500 поддерживает независимое программирование амплитуды и фазы, позволяя имитировать гармоники до 50-го порядка (основная частота 50 Гц/60 Гц) для генерации периодических искаженных сигналов в соответствии с требованиями испытаний. Устройство включает 30 групп предварительно сохраненных сигналов гармонических искажений для быстрого вызова пользователем и тестирования. Поддерживая однофазный, трехфазный, обратнофазный и двухфазный гармонический выход, серия N75500 полностью соответствует требованиям IEC к испытаниям на гармоническую помехоустойчивость и является важным инструментом для испытаний на электромагнитную совместимость.
Высокопроизводительный симулятор регенеративной энергосети серии N75500
Гармонический анализ
Серия N75500 обеспечивает комплексный функционал анализа гармоник, поддерживая высокоточное измерение гармоник напряжения и тока. Серия измеряет не только общее гармоническое искажение (THD), но и точно определяет фазовое смещение каждой гармоники относительно основной частоты, с возможностью синхронного измерения гармоник нескольких порядков. Результаты измерений могут быть интуитивно отображены в виде списков данных, векторных диаграмм и других форматов, что позволяет быстро выявлять проблемы и проводить углубленный анализ качества электроэнергии для более четкой и эффективной оценки гармоник.
Высокопроизводительный симулятор регенеративной энергосети серии N75500
Размер продукта
Высокопроизводительный симулятор регенеративной энергосети серии N75500

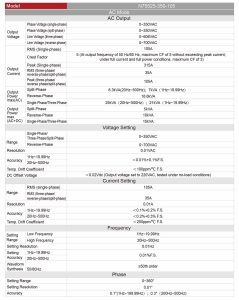

Лист технических данных
Высокопроизводительный симулятор регенеративной энергосети серии N75500
