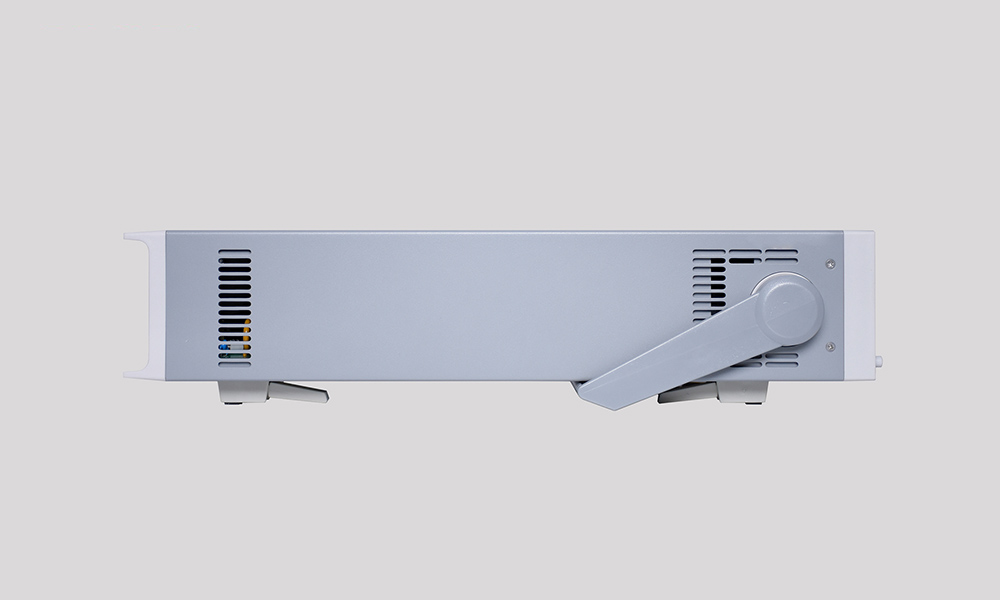

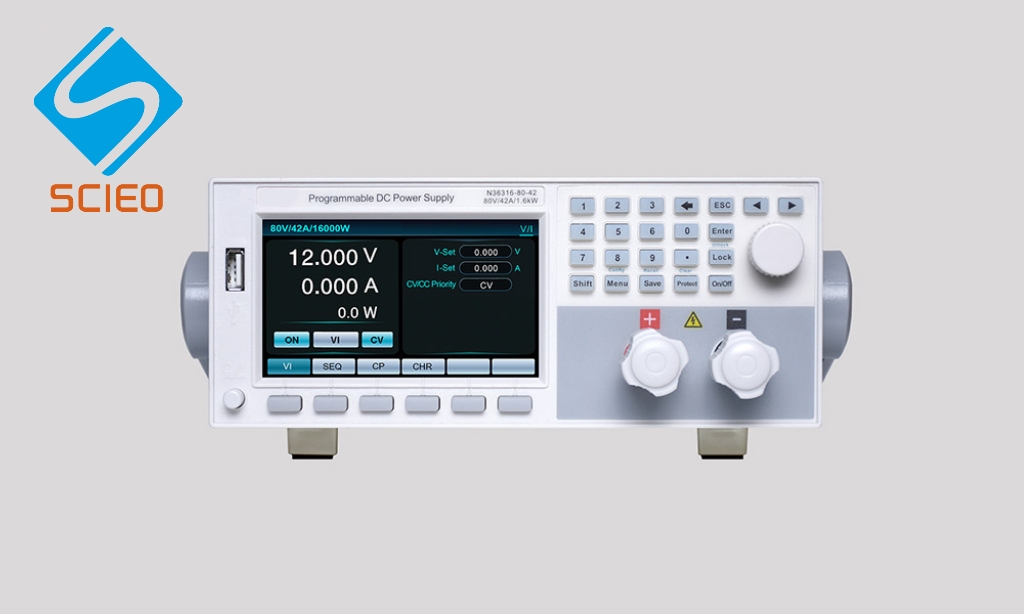

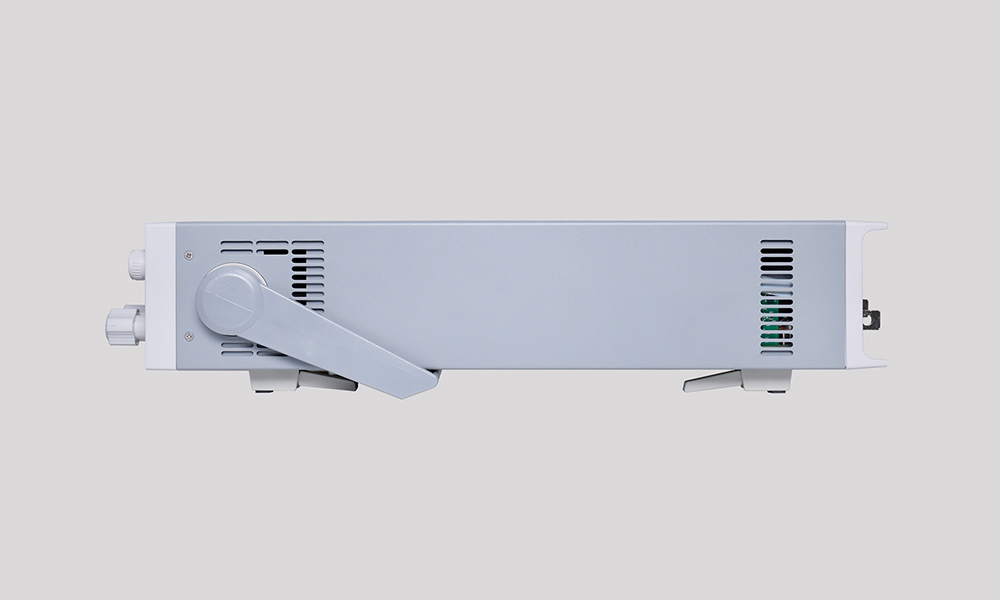

Высокопроизводительный настольный программируемый источник питания постоянного тока серии N36316-80-42
Серия N36316-80-42 — это источник питания постоянного тока настольного исполнения, отличающийся высокой производительностью и высокой плотностью мощности. Он обеспечивает высокую скорость динамического отклика, точность выходных данных и измерений, а также поддерживает различные варианты связи. Серия N2, размещенная в корпусе высотой 19U и шириной ½36300 дюймов, обеспечивает точное, надежное и эффективное тестирование в лабораторных условиях, для системной интеграции и производства.
Описание
маркер
Серия N36316-80-42 — это источник питания постоянного тока настольного исполнения, отличающийся высокой производительностью и высокой плотностью мощности. Он обеспечивает высокую скорость динамического отклика, точность выходных данных и измерений, а также поддерживает различные варианты связи. Серия N2, размещенная в корпусе высотой 19U и шириной ½36300 дюймов, обеспечивает точное, надежное и эффективное тестирование в лабораторных условиях, для системной интеграции и производства.
Основные особенности
Серия N36316-80-42 — это источник питания постоянного тока настольного исполнения, отличающийся высокой производительностью и высокой плотностью мощности. Он обеспечивает высокую скорость динамического отклика, точность выходных данных и измерений, а также поддерживает различные варианты связи. Серия N36316-80-42 , размещенная в корпусе высотой 2U и шириной ½19 дюймов, обеспечивает точное, надежное и эффективное тестирование в лабораторных условиях, для системной интеграции и производства.
Области применения
● НИОКР, проектирование и проверка
● Система тестирования ATE
● Аэрокосмическая электроника
● Применение батареи
● Автомобильная электроника
● Бытовая электроника и промышленные электронные устройства
Функции и преимущества

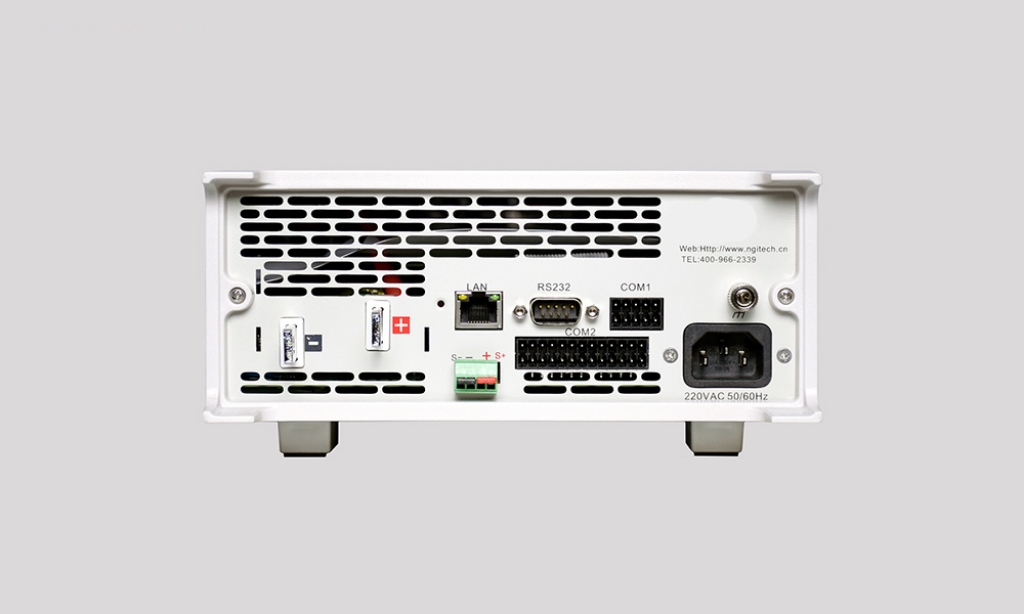

● Настольный дизайн с поддержкой вывода на переднюю и заднюю панель
● Широкий диапазон выходной мощности, один блок заменяет несколько блоков питания
● Высокоскоростной динамический отклик, время нарастания/спада напряжения ≤10 мс
● Точность напряжения: 0.03% + 0.02% полной шкалы
● Точность тока: 0.1% + 0.1% полной шкалы
● Регулируемые наклоны напряжения/тока для различных требований
● 4.3-дюймовый цветной HD-экран с локальным/дистанционным управлением, в комплект входит специальное программное обеспечение
● Поддержка моделирования автомобильных волн
● Приоритет CC и CV
● Стандартная комплектация с SEQ-тестом, зарядным тестом и SИ т.д.
● Конструкция ½ 19-дюймов 2U для настольного и интеграционного использования
● Поддержка управления связью по LAN, RS232, RS485, CAN
● Поддержка протоколов связи Modbus-RTU/SCPI/CANopen
Режим SEQ для тестовых последовательностей
N36300 поддерживает сложные формы сигналов, сохраняя до 10 последовательностей и 1000 шагов для долгосрочной проверки и тестирования форм сигналов.
Тестовое редактирование с указанием общего количества шагов, времени цикла, ссылки на файл, номера шага, напряжения, тока и задержки.
Функция приоритета CC&CV
N36316-80-42 имеет функцию выбора приоритета контура управления напряжением или контура управления током, что позволяет N36316-80-42 выбрать оптимальный режим тестирования для различных ИУ и, таким образом, защитить ИУ.
Как показано на рисунке XNUMX, когда тестируемому устройству требуется уменьшить выброс напряжения во время тестирования, например, подача питания на низковольтный процессор или ядро ПЛИС, следует выбрать режим приоритета напряжения, чтобы получить быстрое и плавное нарастание напряжения.
Как показано на рис. XNUMX, когда ИУ требует снижения выброса тока во время испытания или когда ИУ имеет низкий импеданс, например, при зарядке батареи, следует выбрать режим приоритета тока для получения быстрого и плавного нарастания тока.
Моделирование формы сигнала автомобиля для проверки производительности электроники
Поскольку применение автомобильной электроники растет с каждым годом, автопроизводители разработали соответствующие спецификации испытаний, которые фокусируются на проверке устойчивости электронного оборудования к помехам при определенных сценариях переходных процессов в электросети, поэтому при проектировании автомобильного электронного оборудования важно устанавливать средства защиты, чтобы избежать последствий экстремальных ситуаций.
Серия N36316-80-42 может быть стандартной для моделирования формы сигнала автомобиля, включая форму сигнала запуска автомобиля, форму сигнала кратковременного падения напряжения автомобиля, форму сигнала сброса нагрузки, форму сигнала теста сброса напряжения автомобиля и т. д., соответствует стандартам ISO16750-2, LV124 и другим, используется для испытания электрических характеристик электроники.
Размер продукта
Высокопроизводительный настольный программируемый источник питания постоянного тока серии N36316-80-42
Лист технических данных
