Решения NGI для тестирования могут проводить высокоточное моделирование и тестирование срока службы батареи, безопасности зарядки и т. д. электроники 3C. Наш симулятор батареи, нагрузка и источник позволяют завершить тестирование модулей DC-DC, зарядного устройства и готовой электроники 3C.

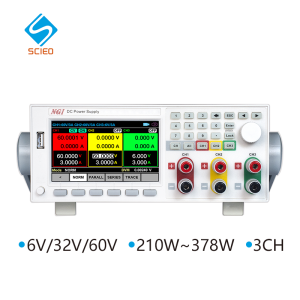

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

Серия N3410 представляет собой трехканальный программируемый источник питания постоянного тока с высокой производительностью и высокой надежностью. N3410 имеет размер половины 19 дюймов, 2U, имеет три независимых выходных канала и поддерживает как переднюю, так и заднюю проводку. Он имеет компактные размеры и элегантный внешний вид. N3410 поддерживает как настольное применение с ручкой для переноски и наклонной подставкой, так и установку в стойку для системной интеграции. Информация о тестировании и измерениях интуитивно отображается на 4.3-дюймовом ЖК-экране. Он обеспечивает измерение DVM в качестве дополнительной функции для удовлетворения различных требований испытаний.

Основные особенности

• Диапазон напряжения: 6 В/32 В/60 В, поддержка последовательного соединения для увеличения напряжения
• Диапазон тока: 3A/5A, поддержка параллельного соединения для увеличения тока
• 3 канала в автономном режиме, каждый канал изолирован
• Низкая пульсация и шум
• Высокая точность и разрешение, всего 0.1 мВ/0.1 мА*1*
• Время динамического отклика менее 1 мс
• Поддержка последовательного, параллельного и трассировочного режимов вывода
• Высокоточное измерение DVM (только для N3411P/N3412P/N3413P)
• Передние и задние выходные разъемы
• Порт LAN и интерфейс RS232
• Половина 19-дюймового размера 2U с наклонной подставкой
• 4.3-дюймовый ЖК-экран, поддержка снимков экрана через USB-порт
• Функция тестирования последовательности (SEQ)*2*
• График для отображения формы выходного сигнала в реальном времени*3*

Примечание 1: N3411E/N3412E/N3413E имеют разрешение 10 мВ/1 мА.
Примечание 2: SEQ недоступен для N3411E/N3412E/N3413E.
Примечание 3. График недоступен для N3411E/N3412E/N3413E.

Области применения

• Школьная лаборатория
• Лаборатория исследований и разработок
• Осмотр производственной линии
• Проверка обслуживания

Функции и преимущества

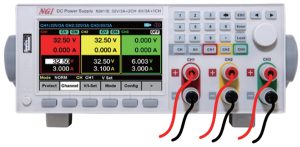

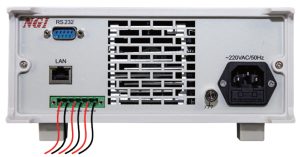

Конструкция передней и задней проводки
Серия N3410 поддерживает проводку как на передней, так и на задней панелях. Пользователь может разместить N3410 на столе или интегрировать его в стойку, что обеспечивает удобство работы.

Роль источника постоянного тока в исследовании и тестировании потребительской электроники.N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

Трехканальный источник питания постоянного тока (210 Вт ~ 378 Вт)N3410

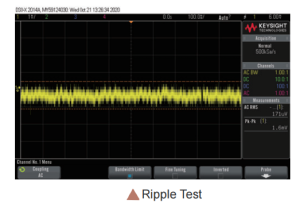

Высокая точность и низкая пульсация
N3410 имеет отличные характеристики по точности вывода. Он также имеет сверхнизкую пульсацию и шум. Пульсации Vrms менее 400 мкВ, а Vp-p менее 5 мВ.

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

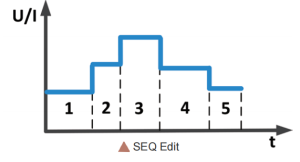

Функция тестирования SEQ
Серия N3410 поддерживает редактирование последовательности. Пользователи могут установить выходное напряжение, выходной ток и время работы одного шага. 100 групп последовательностей напряжения и тока могут быть определены пользователем. Файлы последовательности также можно импортировать через интерфейс USB типа A на передней панели.

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

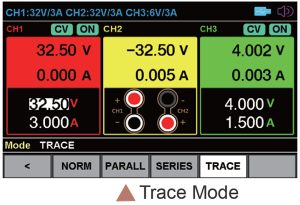

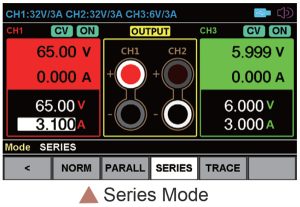

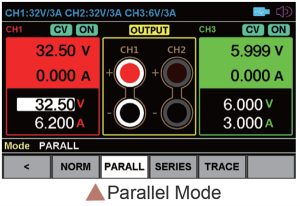

Последовательный, параллельный и трассировочный режимы вывода
Серия N3410 имеет три режима вывода: серия CH1/CH2, параллельный и трассировочный, которые можно переключать на передней панели без внешней последовательной и параллельной проводки для удовлетворения потребностей различных диапазонов и выходного напряжения.

Трехканальный источник питания постоянного тока (210 Вт ~ 378 Вт)N3410

Трехканальный источник питания постоянного тока (210 Вт ~ 378 Вт)N3410

Трехканальный источник питания постоянного тока (210 Вт ~ 378 Вт)N3410

Измерение DVM (только для N3411P/N3412P/N3413P)
N3411P/N3412P/N3413P имеют встроенный одноканальный высокоточный цифровой видеорегистратор для проверки внешнего напряжения в диапазоне -600В~+600В. Он имеет три автоматических диапазона: ±600В/±60В/±6В, с точностью измерения 0.01% полной шкалы и разрешением измерения 5½ разряда. Данные измерений обновляются на HD-экране в режиме реального времени, что удобно наблюдать за изменением напряжения.

График
График можно использовать для отображения формы выходного сигнала в режиме реального времени. Содержимое отображения формы волны можно редактировать, например, напряжение-время, ток-время, мощность-время и т. д.
