Решения для тестирования магнитных компонентов
2024-09-22
Магнитные компоненты являются основными элементами электронного и электрического оборудования, выполняя такие функции, как преобразование напряжения, изоляция, выпрямление, преобразование частоты и инверсия фазы в электронных цепях. С широким распространением различных силовых электронных устройств магнитные компоненты быстро развиваются, что обусловлено такими отраслями, как производство фотоэлектрической энергии, транспортные средства на новых источниках энергии и бытовая электроника.

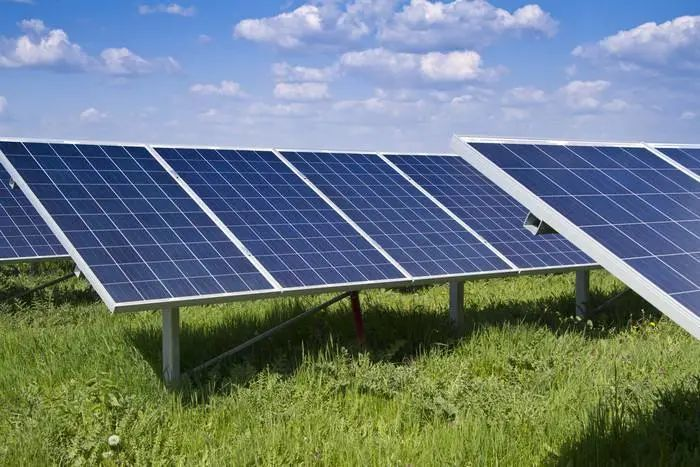

Фотоэлектрическая выработка электроэнергии
Фотоэлектрический инвертор является основным устройством фотоэлектрической системы, основной функцией которого является преобразование постоянного тока, генерируемого фотоэлектрическими модулями, в переменный ток для выработки электроэнергии, подключенной к сети, тем самым обеспечивая получение максимальной выходной мощности системой производства электроэнергии. Чтобы катушки индуктивности могли выполнять такие функции, как накопление энергии, повышение напряжения и фильтрация, требуются высокопроизводительные марганцево-цинковые магнитные материалы.
TH2851 может точно анализировать характеристики магнитной проницаемости и предоставлять пользователям более подробные данные испытаний.
Транспортные средства на новых источниках энергии

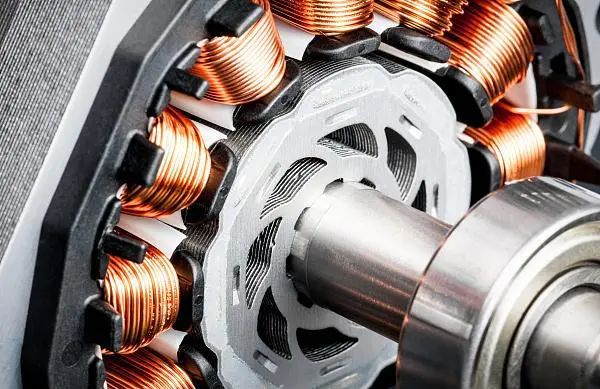

Быстрое развитие транспортных средств на новых источниках энергии открыло огромные возможности для разработки магнитных компонентов. В двигателях и трансформаторах для генерации сильного магнитного поля при определенном токе с целью уменьшения их объема и веса сердечники двигателей и трансформаторов изготавливаются из ферромагнитных материалов с высокой магнитной проницаемостью. В некоторых катушках индуктивности в цепях преобразования энергии используются аморфные магнитные материалы.
Кроме того, магнитные компоненты также являются одним из основных компонентов зарядных свай. Применение мощной зарядки может значительно повысить эффективность зарядки и увеличить коэффициент использования зарядных свай.
TH2851 может точно измерять ключевые показатели ферромагнитных материалов, улучшать коэффициент использования энергии транспортными средствами на новых источниках энергии и избегать чрезмерных потерь энергии.
Электронные коммуникации
Магнитные компоненты, особенно магнитно-мягкие устройства, играют чрезвычайно важную роль в коммуникациях. Смартфоны обладают такими преимуществами, как качество связи высокой четкости, технология защиты от помех, эффективное предотвращение прослушивания, большая дальность связи, низкое энергопотребление и экологически чистый низкий уровень излучения.
TH2851 может выбирать магнитно-мягкие материалы с высокой магнитной проницаемостью в качестве компонентов электромагнитной совместимости с защитой от помех и силовые материалы для обеспечения надежности и стабильности.

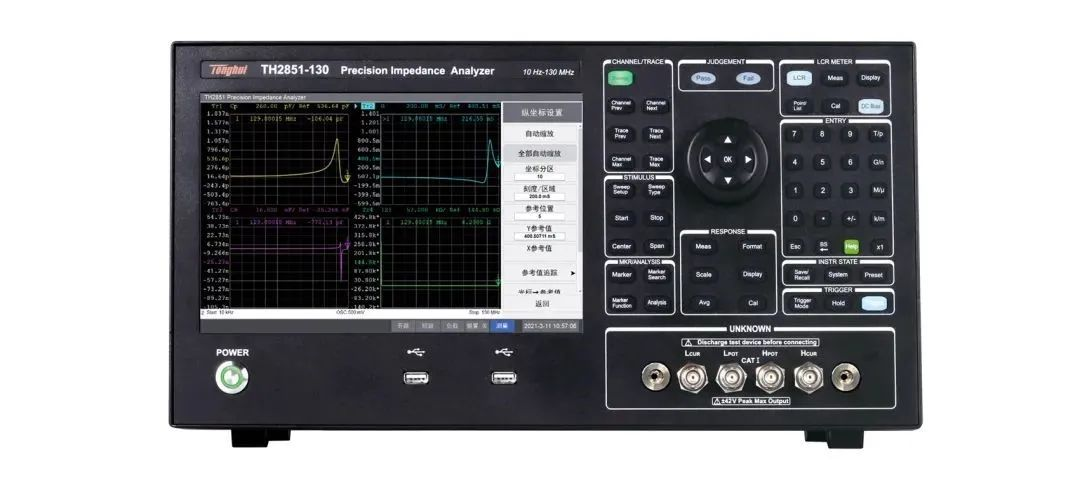

Об анализаторе импеданса серии TH2851
Серия TH2851 — это новое поколение приборов для измерения импеданса, разработанных с использованием усовершенствованного принципа автоматического моста баланса.
Применение технологии автоматического балансировочного моста обеспечивает идеальную точность измерений в диапазоне частот 10 Гц-130 МГц и диапазоне импеданса 1 мОм-100 МОм, при этом высочайшая точность достигает 0,08%, что намного выше, чем точность радиочастотных анализаторов импеданса и анализаторов цепей. Он также поддерживает анализ эквивалентных цепей, анализ кварцевых генераторов, пьезоэлектрический анализ, сравнение траекторий кривых, анализ диэлектрической проницаемости (опционально) и анализ магнитной проницаемости (опционально).
На этот раз, на основе хоста TH2851, будет проведен анализ и тестирование магнитной проницаемости, что потребует выбора испытательных приспособлений и аналитического программного обеспечения, с конкретной конфигурацией следующим образом

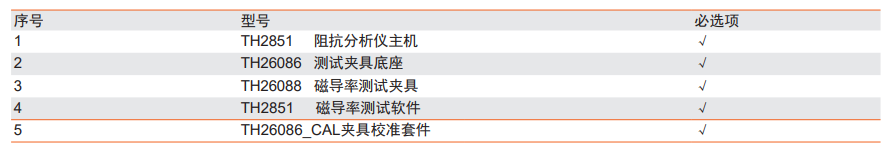

Настройка
Испытательные приспособления

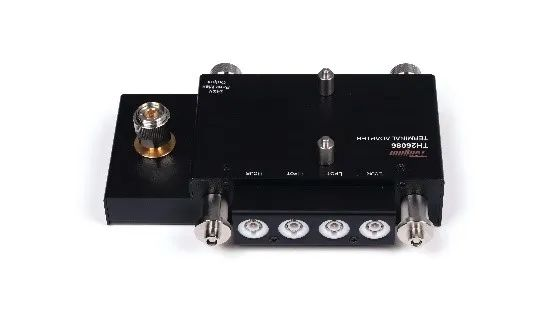

TH26086 База интерфейсов

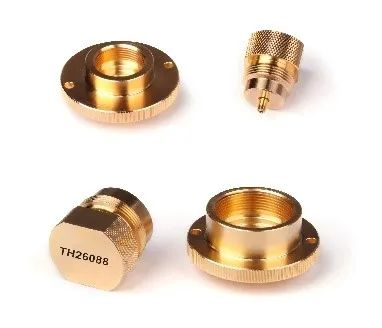

TH26088 Приспособление для испытания магнитной проницаемости
С помощью TH26088 можно точно измерить магнитную проницаемость кольцевых магнитных материалов. Поскольку конструкция этого приспособления представляет собой кольцевую катушку, намотанную по одному кругу (без магнитной утечки), нет необходимости наматывать провод кольцевой катушки, и это позволяет обеспечить широкий частотный охват. Он поставляется с маленьким и большим приспособлением, подходящим для различных размеров, что делает его идеальной конструкцией для измерения магнитных материалов.
Технические параметры
Принцип тестирования:

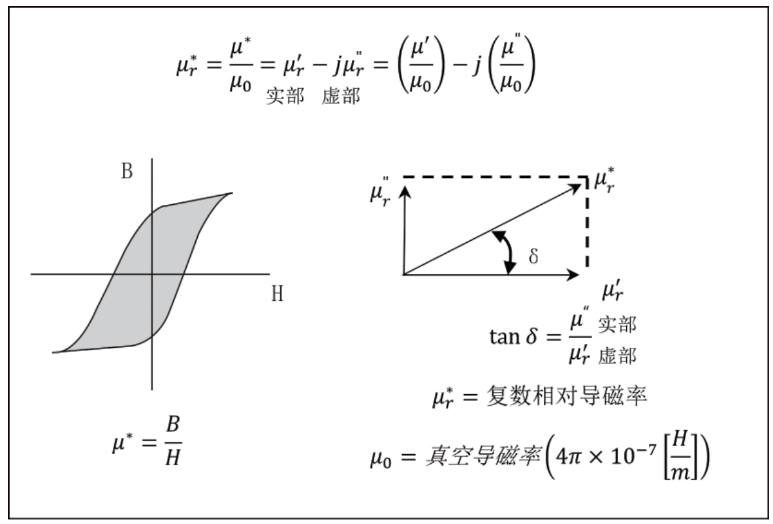

Основные понятия магнитной проницаемости:
Магнитная проницаемость — это взаимодействие материалов с магнитными полями, равное отношению магнитной индукции B к напряженности магнитного поля H. Комплексная относительная проницаемость (μ*r) состоит из действительной части и мнимой части (вещественная часть (μ'r): накапливает электрическую энергию, мнимая часть (μ"r): потребляет энергию), которая также является комплексной проницаемостью вакуума (μ0) (μ*r), а тангенс потерь tanδ представляет собой неэффективную проницаемость, представляющую собой отношение действительной части (μ'r) и мнимой части (μ"r).
2.Эффективная проницаемость:

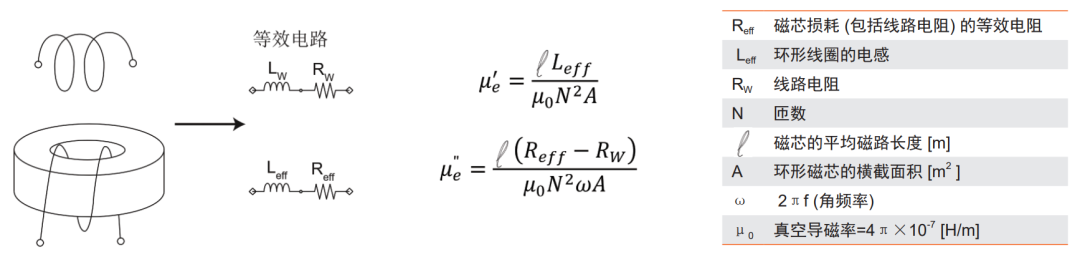

Измерение производится с помощью метода измерения индуктивности. Провод наматывается на магнитопровод кольцевого сердечника и помещается в герметичное цилиндрическое пространство (TH26088 приспособление). Индуктивность на обоих концах провода измеряется с помощью анализатора импеданса (самоиндуктивности), а эффективная магнитная проницаемость рассчитывается в соответствии с тестовой индуктивностью и следующей формулой.

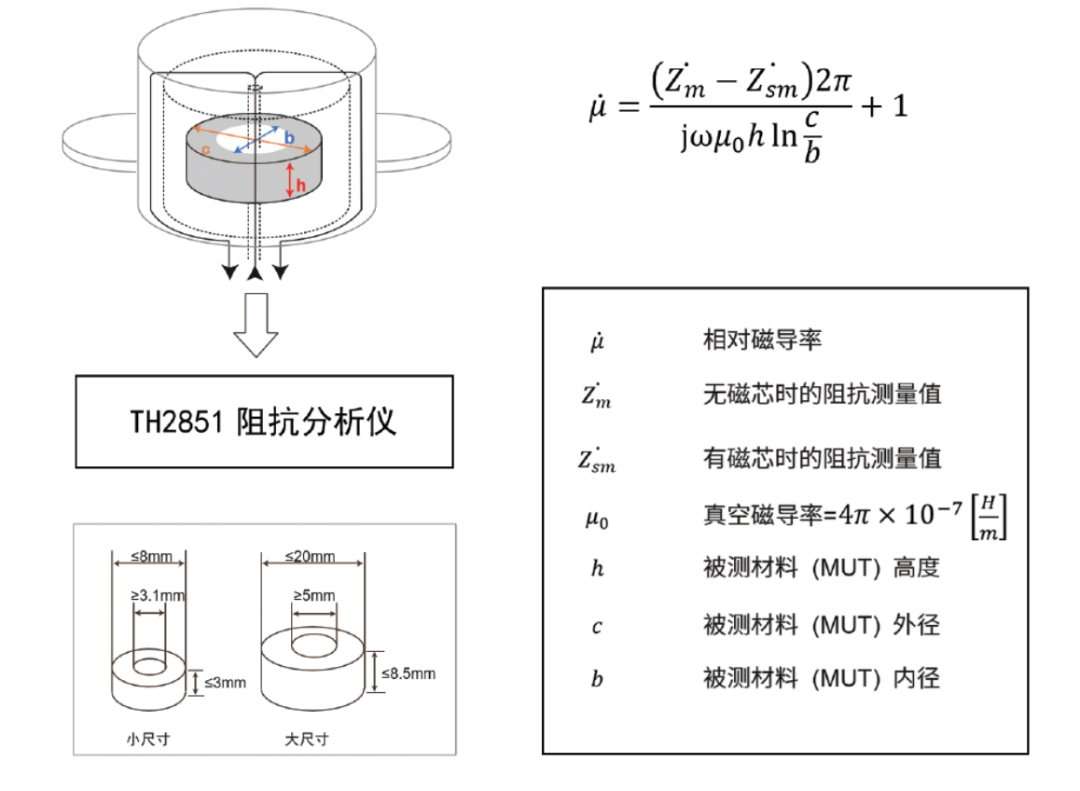

3.Относительная проницаемость:

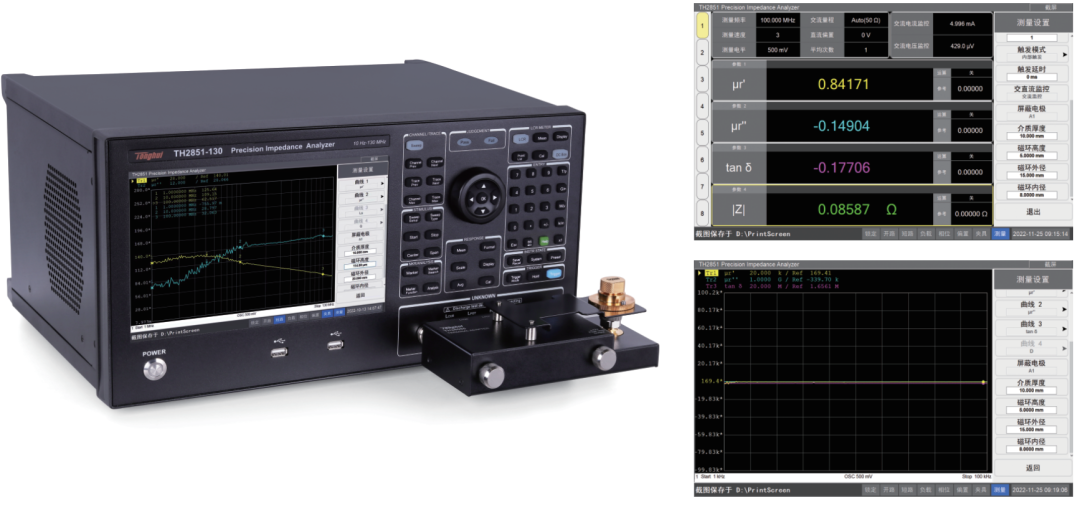

4.Magnetic Permeability Analysis Software:
Мы специализируемся на испытаниях материалов, включая диэлектрические материалы, магнитные материалы, полупроводниковые материалы, жидкокристаллические блоки и т. д., и стремимся предоставить вам больше проблем и решений по испытанию материалов.
