Раскрыт секретный инструмент, который увеличивает эффективность тестирования быстрой зарядки на 100%

Быстрая зарядка развивается стремительными темпами, уровень проникновения превышает 95%

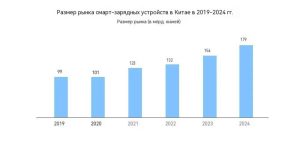

С развитием смартфонов, планшетов и других умных устройств рынок адаптеров для быстрой зарядки продолжает расти. Согласно данным сторонних организаций, в 2024 году рыночный объем индустрии умных зарядных устройств достиг 17,9 млрд юаней, что на 16% больше по сравнению с предыдущим годом.

Раскрыт секретный инструмент, который увеличивает эффективность тестирования быстрой зарядки на 100%

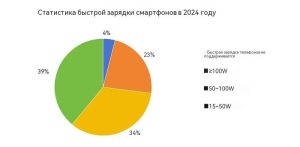

Для улучшения опыта зарядки пользователей и сокращения времени зарядки появилась технология быстрой зарядки. На данный момент основная мощность быстрой зарядки в стране превышает 65 Вт, а уровень проникновения достигает 96%. Основные стандарты работы включают PD, QC, AFC, PE, FCP, SCP, VOOC и другие.

Раскрыт секретный инструмент, который увеличивает эффективность тестирования быстрой зарядки на 100%

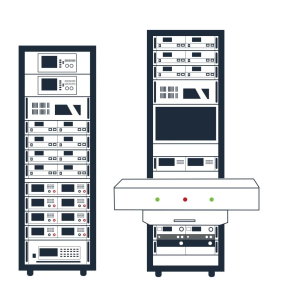

Традиционная одноканальная нагрузка занимает много места, эффективность тестирования одного шкафа ограничена

Раскрыт секретный инструмент, который увеличивает эффективность тестирования быстрой зарядки на 100%

Чтобы обеспечить эффективность тестирования быстрой зарядки, в настоящее время отрасль обычно использует устройства ATE для реализации многоканального тестирования быстрой зарядки. Ограниченные в пространстве традиционные настольные электронные нагрузки сталкиваются с следующими проблемами при тестировании:

• Ограниченные возможности тестирования, высокая стоимость, занимает много места

Традиционная одноканальная нагрузка для быстрой зарядки занимает пространство шириной 2U, и одно тестовое устройство ATE обычно поддерживает одновременное тестирование 4–8 зарядных устройств/адаптеров. На фоне массового роста быстрой зарядки возможности тестирования одного шкафа достигли предела. Использование схемы тестирования с большим количеством нагрузок требует много места и высоких затрат.

• Множество протоколов быстрой зарядки

На рынке существует множество протоколов быстрой зарядки, таких как USB PD, QC, PE и т.д., поэтому тестовое оборудование должно быть широко совместимым, чтобы удовлетворять требования тестирования различных адаптеров быстрой зарядки.

• Целостность и точность измерения параметров

В процессе тестирования необходимо моделировать полный цикл зарядки с постоянным током, постоянным напряжением и током подзарядки, а также выполнять высокоточные измерения таких параметров, как напряжение, ток, мощность и пульсации, чтобы обеспечить высокоточную имитацию реальной работы.

Полностью программируемая многоканальная электронная нагрузка Помогает увеличить эффективность тестирования быстрой зарядки на 100%

Раскрыт секретный инструмент, который увеличивает эффективность тестирования быстрой зарядки на 100%

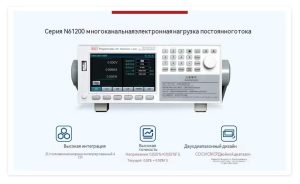

Для решения вышеперечисленных проблем тестирования NGI разработала серию многоканальных нагрузок быстрого заряда N61200, которые идеально подходят для тестирования на стендах быстрой зарядки. Продукт обладает следующими характеристиками:

• высокая степень интеграции

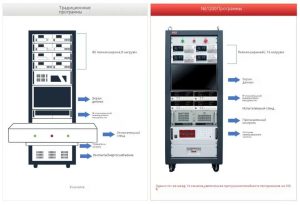

Один против четырёх: в 2U полу-широком корпусе интегрированы 4 канала, мощность одного кабинета ATE по сравнению с традиционной одноканальной электронной нагрузкой увеличена на 100%.

Раскрыт секретный инструмент, который увеличивает эффективность тестирования быстрой зарядки на 100%

• Протоколы быстрой зарядки разнообразны

Поддерживает опциональное тестирование быстрой зарядки, включая USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC4.0 /PE /PE 2.0/FCP/SCP/AFC и другие протоколы, что позволяет быстро проверить производительность адаптера быстрой зарядки в разных протоколах.

• многофункциональный, высокой точности

Поддерживаются 8 режимов тестирования: CC, CV, CR, CP, CV CC, CV CR (CR-LED), CR CC, CP CC, что позволяет удовлетворить потребности тестирования различных устройств, таких как зарядные устройства быстрой зарядки, адаптеры, LED-источники питания, модули импульсных источников питания и другие.

Высокая точность: напряжение 0,025% ±0,025% полного диапазона / ток 0,03% ±0,05% полного диапазона, двойной диапазон для измерений напряжения, тока, сопротивления и мощности. Позволяет точно измерять параметры U/I/P при различных условиях тестирования.

Поддержка измерения пульсаций, эффекта нагрузки, тестирование OCP, OVP, OPP и других функций, что обеспечивает выполнение разнообразных прикладных тестов.
