Применение высокопроизводительной электронного нагрузки N62100 в тестировании адаптеров быстрой зарядки

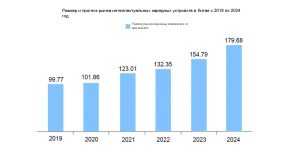

С распространением смартфонов, планшетов и других умных устройств технология быстрой зарядки стала необходимостью для пользователей. Мощность быстрой зарядки продолжает бить рекорды — от 20 Вт до 240 Вт, и тестирование производительности адаптеров сталкивается с беспрецедентными вызовами. Согласно прогнозам соответствующих исследовательских организаций, в ближайшие годы рынок адаптеров для быстрой зарядки продолжит стремительно расти, а их доля на рынке аксессуаров для мобильных устройств будет постоянно увеличиваться.

Применение высокопроизводительной электронного нагрузки N62100 в тестировании адаптеров быстрой зарядки

Адаптер быстрой зарядки, являясь ключевым компонентом для реализации быстрой зарядки, напрямую влияет на эффективность зарядки, срок службы устройства и безопасность пользователя. Что такое быстрая зарядка? С какими проблемами сталкивается её тестирование? Далее мы подробно расскажем об этом.

Что такое «быстрая зарядка»?

Применение высокопроизводительной электронного нагрузки N62100 в тестировании адаптеров быстрой зарядки

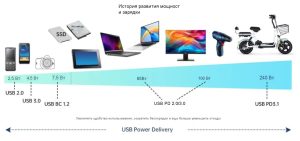

Быстрая зарядка — это технология, которая сокращает время зарядки за счёт увеличения мощности зарядки. Она позволяет за короткое время предоставить большое количество энергии для умных устройств, удовлетворяя потребность пользователей в быстрой зарядке. По сравнению с традиционными методами зарядки, быстрая зарядка с помощью инновационных технологий, таких как повышение напряжения зарядки и увеличение тока зарядки, значительно сокращает время зарядки. В настоящее время основные мировые стандарты быстрой зарядки следующие:

Применение высокопроизводительной электронного нагрузки N62100 в тестировании адаптеров быстрой зарядки

тестовые проблемы

В настоящее время тестирование быстрой зарядки сталкивается со следующими проблемами:

• Множество протоколов быстрой зарядки

У различных производителей существуют разнообразные протоколы быстрой зарядки, такие как USB PD, QC, PE и другие. Тестовое оборудование должно обладать широкой совместимостью и поддерживать тестирование различных протоколов, чтобы удовлетворять потребности в тестировании разных адаптеров быстрой зарядки.

• Легко колеблющийся

Во время тестирования быстрой зарядки, если выходной емкости зарядного устройства недостаточно или ток нагрузки повышается медленно, может возникнуть колебание или даже повреждение зарядного устройства.

• Целостность и точность измерения параметров

В процессе тестирования необходимо моделировать переключение всех этапов заряда, таких как постоянный ток, постоянное напряжение и медленная зарядка, а также выполнять высокоточные измерения параметров (напряжение, ток, мощность, пульсации), чтобы обеспечить высокоточные симуляционные измерения, соответствующие реальной работе зарядного устройства.

Высокоскоростная электронная нагрузка NGI с поддержкой всех протоколов для эффективного тестирования быстрой зарядки

Применение высокопроизводительной электронного нагрузки N62100 в тестировании адаптеров быстрой зарядки

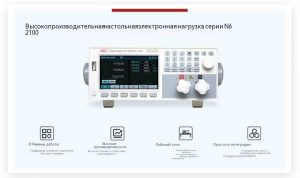

Для вышеуказанных требований NGI разработала серию высокопроизводительных настольных электронных нагрузок N62100, которые идеально подходят для тестирования быстрой зарядки. Продукт обладает следующими характеристиками:

• Протоколы быстрой зарядки разнообразны

Опциональная функция тестирования быстрой зарядки.

Поддержка тестирования различных протоколов USB PD2.0/PD3.0/PD3.1/QC2.0/QC3.0/QC4.0/PE/PE 2.0/FCP/SCP/AFC/VOOC и других позволяет быстро проверять производительность адаптера быстрой зарядки при разных протоколах, обеспечивая его совместимость и стабильность, что сильно упрощает работу производителям.

• высокоскоростной динамический отклик

Время нарастания полного диапазона тока при тестовой нагрузке составляет 4 A/μs, что позволяет быстро адаптироваться к изменениям нагрузки, эффективно подавлять колебания нагрузки и обеспечивать безопасность и надежность тестирования.

• многофункциональный, высокой точности

Поддерживает 8 режимов тестирования: CC, CV, CR, CP, CV CC, CV CR (CR-LED), CR CC, CP CC, чтобы удовлетворить различные требования к тестируемым объектам.
Двухдиапазонные измерения напряжения, тока, сопротивления и мощности, поддержка высокоточных измерений напряжения 0,025% 0,025% F.S. / тока 0,05% 0,05% F.S., что позволяет точно измерять параметры U/I/P в различных условиях тестирования.
Поддерживаются измерения пульсаций, тестирование эффектов нагрузки, режимы OCP/OVP/OPP. Обеспечивает высокоточные измерения в широком диапазоне условий работы.
