Высокоскоростной источник постоянного тока большой мощности NGI для эффективного тестирования автомобильных предохранителей

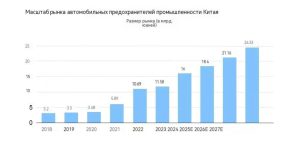

Как «страж безопасности» электрической системы электромобиля, предохранитель является защитником безопасности высоковольтных цепей. С ростом проникновения новых энергоавтомобилей на внутреннем рынке, ускорением распространения высоковольтных платформ быстрой зарядки и увеличением сложности электроники и электрических систем автомобилей, спрос на автомобильные предохранители переживает взрывной рост. По данным третьих лиц, к 2024 году рынок автомобильных предохранителей в Китае достиг 1,6 миллиарда юаней, что на 38,17% больше по сравнению с прошлым годом, а темпы роста значительно опережают общерыночные показатели автомобильной индустрии. В будущем высокий темп роста отрасли, вероятно, сохранится, и в 2025 году объем рынка, как ожидается, превысит отметку в 2 миллиарда юаней.

Высокоскоростной источник постоянного тока большой мощности NGI для эффективного тестирования автомобильных предохранителей

Далее мы поделимся применением высокопроизводительного источника постоянного тока NGI большой мощности у ведущего клиента по плавким предохранителям в отрасли, компании A.

Ситуация с клиентом

Клиент A является ведущей компанией в отечественной отрасли предохранителей. Основная деятельность охватывает исследование, производство и продажу высоконадежных интеллектуальных защитных устройств для цепей и предохранителей. Отрасли, на которые компания ориентируется, включают новые энергетические транспортные средства, сферу связи, железнодорожный транспорт и хранение энергии от возобновляемых источников. Продукция используется такими известными компаниями, как Tesla, BYD и CATL.

Требования к тестированию

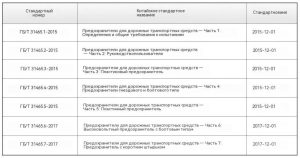

В настоящее время стандарты для дорожных автомобилей в основном ориентируются на GB/T 31465-2015 (ISO 8820:2008, MOD), соответствующие стандарты следующие:

Высокоскоростной источник постоянного тока большой мощности NGI для эффективного тестирования автомобильных предохранителей

Согласно предварительным техническим консультациям, у клиента при использовании традиционного испытательного источника питания наблюдаются явные недостатки по ключевым показателям, таким как эффективность редактирования этапов тестирования и скорость нарастания тока.

• Редактирование сложных шагов тестирования

Пользовательский шаг работы

Большая часть продуктов клиентского тестирования — это различные типы автомобильных предохранителей. С быстрым развитием электромобилей требования к тестированию становятся всё более многочисленными, количество настраиваемых тестовых шагов превышает 30 тысяч. При использовании обычных традиционных источников постоянного тока количество тестовых шагов небольшое, а редактирование шагов достаточно сложное, что приводит к низкой эффективности тестирования.

Циклический токовый удар:

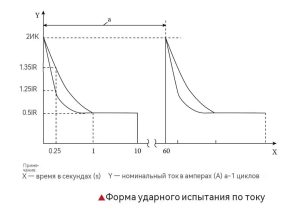

Согласно требованиям испытательного импульса стандарта GB/T31465.1 для автомобильных предохранителей, после не менее 50 000 циклов импульсного тока предохранитель должен соответствовать требованиям по номинальному времени срабатывания, указанным в соответствующих частях серии стандартов. Импульс испытания токовых циклов показан на рисунке ниже. Ток должен быстро достичь значения 2IR, после чего в течение 0,25 с ток должен снизиться до диапазона между 1,25IR и 1,35IR. В течение первых 10 секунд каждого цикла установившийся ток не должен быть ниже 0,5IR.

Высокоскоростной источник постоянного тока большой мощности NGI для эффективного тестирования автомобильных предохранителей

• Высокие требования к скорости изменения тока и его стабильности

Традиционное испытательное оборудование имеет явные недостатки по ключевым показателям скорости нарастания напряжения/тока, обычно находится в диапазоне десятков–сотен миллисекунд, в то время как в соответствии со стандартом GB/T 31465 необходимо выбирать быстрое (≤10 мс) оборудование постоянного тока для реализации импульсных форм тока циклического воздействия. Кроме того, с учетом требований к испытаниям циклического тока, источник постоянного тока должен обладать способностью к длительной стабильной работе.

Высокопроизводительный программируемый источник питания способствует эффективному тестированию предохранителей

Высокоскоростной источник постоянного тока большой мощности NGI для эффективного тестирования автомобильных предохранителей

Для вышеуказанных требований к тестированию серия широкодиапазонных программируемых источников постоянного тока N36200 от NGI идеально соответствует потребностям клиентов:

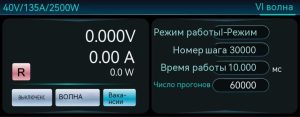

моделирование всех режимов работы

Поддерживается пользовательское редактирование шагов тока, таблицы шагов можно быстро импортировать через программное обеспечение на верхнем уровне, поддерживается настраиваемое выполнение десятков тысяч эффективных циклических тестов, что значительно повышает эффективность тестирования.

Высокоскоростной источник постоянного тока большой мощности NGI для эффективного тестирования автомобильных предохранителей

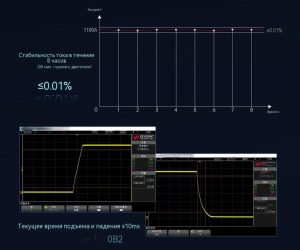

высокая скорость и стабильность

Время нарастания/спада напряжения/тока <10 мс, стабильность тока в течение 8 часов (на разогретом устройстве 30 минут) <0,01%.

Высокоскоростной источник постоянного тока большой мощности NGI для эффективного тестирования автомобильных предохранителей

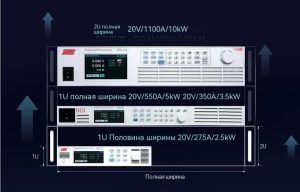

• Малый объем, большой ток

Очень компактный, 2U полуширокий, 20 В/1100 А/10 кВт, поддерживает параллельное подключение нескольких устройств до 11000 А, экономит пространство для тестирования клиента.
