Высокопроизводительный источник питания с низким уровнем пульсаций способствует эффективному тестированию ведущих мировых производителей контроллеров доменов

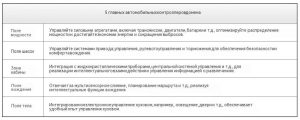

По мере того как электрификация, интеллектуализация и сетевизация становятся важными глобальными тенденциями развития автомобилей, доля электронных и электрических компонентов в общем составе автомобилей также ежегодно растет. Традиционная распределенная электронная и электрическая архитектура сталкивается с проблемами сложности системы, высоких затрат на разработку и трудностей в устранении неисправностей. В связи с этим появились доменные контроллеры (Domain Control Unit, DCU), которые, объединяя несколько функциональных модулей в один контроллер, позволяют реализовать обмен данными между модулями и управление системой, повышая степень интеграции и производительность системы, а также расширяя сервисные возможности и функциональные возможности автомобиля. В настоящее время основными доменными контроллерами являются домен кабины, домен силовой установки, домен шасси, домен автономного вождения и домен кузова.

Высокопроизводительный источник питания с низким уровнем пульсаций способствует эффективному тестированию ведущих мировых производителей контроллеров доменов

Далее мы поделимся с вами применением высокопроизводимого программируемого источника постоянного тока NGI у ведущего глобального клиента в области контроллеров доменов, компании A.

Фон клиента

Клиент А является ведущей мировой компанией в области технологий мобильной мобильности, глубоко сосредоточенной на интеллектуальных кабинах, интеллектуальном вождении и сетевых услугах. Это одна из крупнейших автомобильных электронных компаний Китая. Клиент более 30 лет занимается автомобильной электроникой и является ключевым поставщиком для таких глобальных автопроизводителей, как Volkswagen, Toyota, BYD, FAW и Li Auto.

Требования к тестированию

Согласно предварительным техническим переговорам, клиенту необходимо провести тестирование недавно разработанного контроллера домена, предъявляя высокие требования к показателям таких, как пульсации питания, функциональное разнообразие, скорость и стабильность выхода.

• Пульсации питания

Слишком большие пульсации питающего напряжения могут привести к дрожанию внутренних тестовых сигналов контроллера домена, особенно при проверке высокоскоростных сигналов, что может вызвать ошибки передачи и повлиять на точность результатов тестирования.

• Функциональность

В настоящее время основные стандарты, используемые для автомобильных комплектующих, в основном ориентируются на стандарты, связанные с дорожными транспортными средствами: GB/T 28046.2-2019/DIN 40839-1-1992/ISO 16750-2:2023/ISO 21848-2005/LV-124/LV-148/SAEJ1113-11.

Перед выпуском продукта контроллера домена обычно требуется проведение тестирования и сертификации в соответствии с основными стандартами различных регионов мира и автопроизводителей, включая ISO 16750-2:2023, LV124 и другие. Поэтому тестовое питание должно быть способно интегрировать соответствующие автомобильные стандарты формы сигнала для предварительного тестирования, чтобы гарантировать производительность продукта до сертификации.

• Скорость вывода и стабильность

Для тестирования контроллера домена необходимо выбирать высокоскоростные источники постоянного тока (≤10 мс), чтобы оценить работу контроллера домена при различных напряжениях. Традиционные испытательные источники имеют явные недостатки по ключевому показателю скорости нарастания напряжения, обычно это десятки-сотни миллисекунд. Кроме того, длительные тесты требуют высокой стабильности выходного напряжения источника.

Высокопроизводительный источник питания с низким уровнем пульсаций

Содействует всестороннему тестированию доменных контроллеров

Высокопроизводительный источник питания с низким уровнем пульсаций
Содействует всестороннему тестированию доменных контроллеров

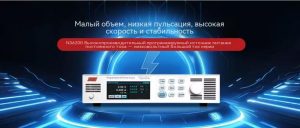

После многочисленных углубленных технических обсуждений и длительного тестирования опытных образцов клиент выбрал программируемый источник постоянного тока NGI серии N36200 с широким диапазоном, который идеально соответствует предварительным требованиям:

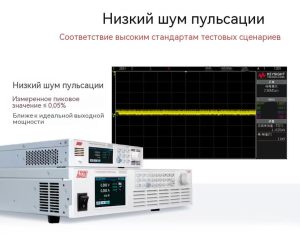

• низкий шум пульсаций

Пульсации питания ≤0,1%, обеспечивают чистое и надежное питание для доменного контроллера, снижая влияние на тестовый сигнал.

Высокопроизводительный источник питания с низким уровнем пульсаций способствует эффективному тестированию ведущих мировых производителей контроллеров доменов

• Функционально богатый, поддерживает моделирование автомобильных сигналов

Стандартная функция имитации автомобильных колебаний, соответствует требованиям предварительных испытаний стандартов ISO16750-2, LV124 и других; диапазон напряжений охватывает 20 В~1500 В, подходит для тестирования автомобильных компонентов с напряжением 12 В/24 В/48 В.

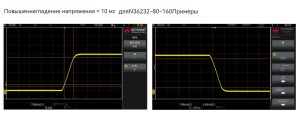

• Высокая скорость и стабильность, обеспечивающие последовательность данных при длительных тестах

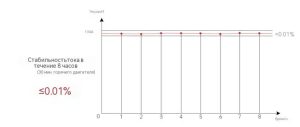

Благодаря использованию высокопроизводительных компонентов, оптимизации системы вентиляции и конструкции охлаждения, время нарастания/спада напряжения и тока составляет <10 мс, стабильность тока в течение 8 часов (разогрев 30 минут) <0,01%.

Высокопроизводительный источник питания с низким уровнем пульсаций способствует эффективному тестированию ведущих мировых производителей контроллеров доменов

Высокопроизводительный источник питания с низким уровнем пульсаций способствует эффективному тестированию ведущих мировых производителей контроллеров доменов

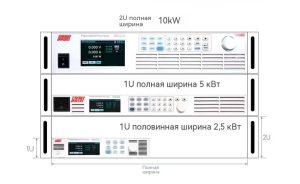

• Компактный с множественным выбором

Сверхкомпактный, мощность 2,5 кВт всего 1U половинной ширины, экономия более 50% по сравнению с традиционными тестовыми источниками питания, эффективно экономит пространство для тестирования клиентов.

Высокопроизводительный источник питания с низким уровнем пульсаций способствует эффективному тестированию ведущих мировых производителей контроллеров доменов

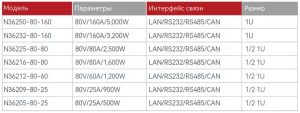

Серия N36200, напряжение 80В, модели, спецификации и описание:
