Разблокируйте применение высокой мощности в 400 кВт! NGI помогает в наземных испытаниях космических аппаратов высокой мощности

С включением коммерческой космонавтики в правительственный доклад о работе, такие отрасли, как космические ракеты и спутники, переживают быстрый рост. По данным сторонних организаций, с 2020 года, когда масштаб китайской коммерческой космической отрасли впервые превысил один триллион юаней, к 2024 году он достиг уже 2,3 триллиона юаней, с ежегодным среднегодовым темпом роста 22%.

Наземные испытания, являющиеся «имитацией боевых условий» для космических аппаратов, являются ключевым этапом в процессе их разработки и производства. Среди них система источников постоянного тока с высокой мощностью, высокой стабильностью и программируемостью уже стала незаменимым основным оборудованием для наземных испытаний. Путем всесторонней проверки шины питания, модулей питания и нагрузки можно всесторонне оценить надежность космической энергосистемы.

Далее мы поделимся с вами информацией о высокомощной и надежной системе питания NGI и ее применении в наземных испытаниях ведущих мировых космических компаний.

Потребности клиентов

Клиент A является ведущим мировым производителем космических аппаратов, его деятельность охватывает несколько передовых областей, включая летательные аппараты и спутниковые электронные системы.

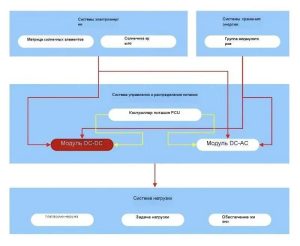

Для создания системы электропитания для наземных испытаний спутников и космических станций клиент планирует приобрести комплект высокомощной системы постоянного тока общей мощностью до 400 кВт, предназначенной для симуляции первичного питания солнечных батарей или аккумуляторных батарей, а также для проведения наземной проверки производительности таких модулей, как контроллеры питания, распределительные блоки и высокомощные DC-DC источники. Основные программы испытаний включают электрические характеристики (тесты эффективности, линейная/нагрузочная стабилизация, пульсации и шумы), защитные функции (защита от перенапряжения/перетока/короткого замыкания, защита от перенапряжения/понижения напряжения на входе) и т.д. Основные предварительные требования клиента следующие:

Разблокируйте применение высокой мощности в 400 кВт! NGI помогает в наземных испытаниях космических аппаратов высокой мощности

• Источник питания высокой мощности

Наземное испытание источника питания требует проведения полного и детального тестирования системы космического аппарата, включая тестирование бортовой нагрузки, тестирование системы управления и распределения космической энергии, тестирование старения компонентов/узлов, а также тестирование вспомогательных систем. Для проведения этих испытаний требуется стабильное электроснабжение, при этом входная мощность главной распределительной шины должна достигать 400 кВт и поддерживать возможность будущего расширения до мегаваттного уровня, чтобы соответствовать тенденции постоянного роста мощности космических источников питания в будущем.

• Широкодиапазонный высоковольтный выход

В настоящее время для спутников и космических станций обычно используются уровни напряжения 28В/50В/100В. С увеличением мощности в будущем будут применяться первичные шины распределения с напряжением 120В/280В. Питание высоким напряжением позволяет при сохранении той же мощности уменьшить токовую нагрузку, снизить потери энергии при передаче и повысить эффективность использования энергии. Поэтому источник питания должен поддерживать программируемый выход от 0 до 280В для удовлетворения различных требований к напряжению.

• Избыточный вывод

Во время наземных испытаний недопустимы перебои с электроснабжением. Поэтому система должна иметь резервное питание: даже в случае внезапного отказа одного модуля система должна продолжать обеспечивать электроэнергией, чтобы гарантировать успешное проведение испытаний.

• Полная и надежная защита

Безопасность испытаний имеет первостепенное значение. Источник питания должен быть оснащен защитой от перенапряжения, превышения тока, превышения мощности, перегрева, а также защитой от пониженного напряжения. Если соответствующие параметры выходят за пределы нормального рабочего диапазона, система должна немедленно отключать выход, чтобы избежать повреждения оборудования или аварийной ситуации.

NGI Мощная высоконадежная энергетическая система

После нескольких раундов технических консультаций и испытаний прототипов клиент выбрал высоконадежную мощную энергосистему NGI N35500, которая точно соответствует требованиям предварительных тестов.

• Высокая степень интеграции

Источник питания использует модульную конструкцию, плотность мощности одного модуля достигает 3U/42 кВт, один шкаф может обеспечить выходную мощность 420 кВт, поддерживается расширение до мегаваттного уровня, диапазон выходного напряжения 0～360 В, точность выходного напряжения может достигать 0,02% 0,02% F.S., что удовлетворяет потребности в высокомощном и высокоточном питании.

• Высокая избыточность

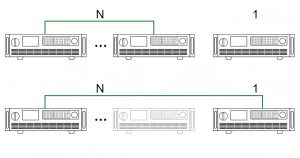

Поддержка резервирования N+1: при сбое одного из модулей система автоматически определяет неисправный модуль и выводит его из тестирования, одновременно перераспределяя ресурсы в рамках общей мощности, чтобы обеспечить непрерывное электроснабжение.

Разблокируйте применение высокой мощности в 400 кВт! NGI помогает в наземных испытаниях космических аппаратов высокой мощности

• Высокая безопасность

Поддерживает функции множественной защиты, такие как OVP, OCP, OPP, OTP, UVP и т.д., при возникновении аномалий быстро разрывает выход, обеспечивая всестороннюю защиту безопасности.

Разблокируйте применение высокой мощности в 400 кВт! NGI помогает в наземных испытаниях космических аппаратов высокой мощности
