01. История развития отрасли: на пути к эре высокого напряжения 1000 В.

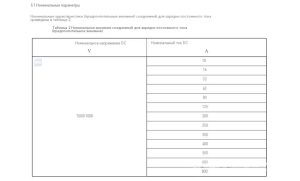

В связи с быстрым развитием технологии быстрой зарядки электромобилей, диапазон напряжений в транспортных средствах эволюционирует от распространенных 400 В и 800 В к более высоким значениям. Национальные стандарты, такие как GB/T 20234.1-2023: Соединительные устройства для проводной зарядки электромобилей. Часть 1: Общие требования, повысили номинальное напряжение для зарядки постоянным током до 1500 В, что ознаменовало официальный переход высоковольтных силовых модулей (таких как модули зарядных станций, источники питания для транспортных средств, силовые модули для центров обработки данных и преобразователи для хранения энергии) в эру «киловольтного уровня».

Первая в мире высокоскоростная высоковольтная нагрузка на 2400 В! Она предоставляет ведущим мировым производителям источников питания возможность эффективного тестирования.

02 Проблемные моменты тестирования: проблемы тестирования под высоким давлением

Тенденция развития производственной цепочки в сторону более высокого напряжения и большей мощности означает, что рабочее напряжение основных силовых модулей в различных областях, таких как модули зарядных станций постоянного тока для электромобилей, высоковольтные двунаправленные преобразователи (PCS) и высоковольтные источники питания постоянного тока (HVDC) для центров обработки данных, развивается от основных значений 400 В/800 В/1000 В к 1200 В/1500 В. Повышение напряжения обеспечивает более высокую эффективность и меньшие потери, но также создает большие проблемы для тестирования и проверки.

При тестировании высоковольтных силовых модулей с напряжением выше 1500 В традиционные методы нагрузочного тестирования в основном используют регенеративные нагрузки или традиционные резистивные нагрузки, которые имеют существенные ограничения с точки зрения скорости динамического отклика, наклона кривой, точности и возможности непрерывного регулирования высокого напряжения.

• Обратная связь по нагрузке

В настоящее время высоковольтные модули питания на основе полупроводников третьего поколения, таких как SiC/GaN, предъявляют чрезвычайно высокие требования к скорости динамического отклика и наклону кривой зависимости тока от нагрузки. Однако регенеративные нагрузки, из-за своей топологии, не могут в полной мере удовлетворить требованиям к скорости отклика и управлению наклоном кривой при моделировании быстрых и переходных изменений нагрузки.

Первая в мире высокоскоростная высоковольтная нагрузка на 2400 В! Она предоставляет ведущим мировым производителям источников питания возможность эффективного тестирования.

• Резистивная нагрузка и электронная нагрузка

Традиционные мощные резисторные блоки громоздки, плохо отводят тепло и обладают низкой точностью управления. Они не могут имитировать сложные условия эксплуатации, необходимые для современных силовых модулей, а также не соответствуют требованиям к испытаниям таких показателей, как динамический отклик и наклон кривой тока.

В настоящее время традиционные расходные электронные нагрузки ограничены допустимым напряжением, которое выдерживают устройства, и могут выдерживать испытания только до 1200 В, что не соответствует требованиям испытаний под высоковольтной нагрузкой.

03 Оказание помощи ведущим мировым производителям силовых модулей в проведении тестирования производительности 01 Потребности клиентов

• Потребности клиентов

Заказчик А — ведущий мировой производитель силовых модулей, продукция которого включает высокопроизводительные зарядные модули, системы зарядки и замены, а также системы хранения энергии, и который предоставляет профессиональные решения для различных областей применения, таких как зарядка и замена, а также хранение энергии.

Заказчику необходимо на начальном этапе проверить динамические характеристики выходного сигнала модуля постоянного тока, при этом нагрузочное оборудование должно соответствовать следующим требованиям:

Первая в мире высокоскоростная высоковольтная нагрузка на 2400 В! Она предоставляет ведущим мировым производителям источников питания возможность эффективного тестирования.

• Решение для высокопроизводительных нагрузок 2400 В.

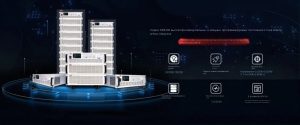

Для точного реагирования на тенденцию к повышению напряжения компания NGI выпустила первую в мире сверхвысоковольтную высокоскоростную электронную нагрузку постоянного тока на 2400 В/1600 В, которая идеально соответствует требованиям тестирования высоковольтных источников питания с напряжением выше 1200 В.

Первая в мире высокоскоростная высоковольтная нагрузка на 2400 В! Она предоставляет ведущим мировым производителям источников питания возможность эффективного тестирования.

• Сверхвысокое напряжение, высокая удельная мощность

Серия высоковольтных устройств 2400 В/1600 В совместима с требованиями к тестированию модулей на 1500 В, обеспечивая достаточный запас для будущих технологических усовершенствований и гарантируя безопасность тестирования. Один блок имеет размер 3U/5 кВт, что позволяет подключать несколько блоков параллельно и легко расширять мощность до десятков или даже сотен киловатт. Максимальная поддерживаемая сила тока до 2500 А достаточна для проведения испытаний на полную нагрузку мощных зарядных модулей.

• Сверхбыстрый отклик

Скорость отклика и нагрузки на уровне микросекунд позволяет точно тестировать ключевые показатели, такие как динамическая характеристика отклика, стабильность контура и защита от перерегулирования силовых модулей.

• Сверхвысокая точность, многодиапазонная конструкция

Трехдиапазонное измерение U/I/P/R

Точность измерения напряжения: 0,015% + 0,015% от полной шкалы

Точность измерения тока: 0,04% + 0,04% от полной шкалы; соответствует широкому спектру требований к испытаниям.
