Высокопроизводительный модульный эмулятор аккумулятора помогает эффективно тестировать платы защиты батарей роботов-пылесосов

Ритм жизни ускоряется, роботы-пылесосы входят в каждый дом

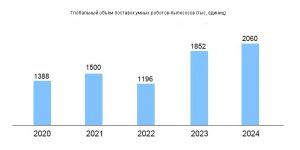

С ускорением современного ритма жизни высокоэффективные и простые домашние уборочные приборы становятся необходимостью в каждом доме. Роботы-пылесосы — это устройства, которые с помощью лазерной навигации и распознавания изображений с использованием ИИ эффективно выполняют уборку, значительно облегчая бытовую жизнь. Под влиянием государственных субсидий и индустрии потребительских товаров премиум-класса в 2024 году мировой объем поставок умных роботов-пылесосов достиг 20,603 миллиона единиц, что на 11,2% больше по сравнению с прошлым годом. В будущем, с дальнейшим развитием умного дома, индустрия роботов-пылесосов будет продолжать развиваться.

Высокопроизводительный модульный эмулятор аккумулятора помогает эффективно тестировать платы защиты батарей роботов-пылесосов

Частые случаи “поджогов” роботами, проблема безопасности не терпит отлагательства

Безопасность и надежность являются ключевыми показателями для роботов-пылесосов, но в последние годы в отрасли часто происходят случаи возгорания. Например, в 2016 году одна компания из-за дефектов батарей провела масштабный отзыв двух моделей роботов-пылесосов по всему миру. Этот дефект мог привести к перегреву батарей во время зарядки, что, в свою очередь, создавало серьезную угрозу самовозгорания и даже пожара. В августе 2024 года в провинциях Чжэцзян и Гуандун произошло несколько случаев возгорания литий-ионных батарей из-за теплового выхода из-под контроля; эксперименты пожарной службы показали, что температура некоторых изделий через 15 минут зарядки резко поднялась до 600°C.

Защитная плата батареи, как ключевой компонент робота-пылесоса, собирает данные о напряжении, температуре и состоянии заряда батареи (SOC) и обеспечивает защиту от перезаряда, переразряда, перегрева и перенапряжения. Она напрямую определяет надежность работы робота-пылесоса, поэтому тестирование ее характеристик стало важным направлением для отрасли.

Требования клиентов и решения NGI

Клиент Z — глобальная компания, специализирующаяся на высокоскоростных цифровых моторах, интеллектуальных алгоритмах и технологиях управления движением, занимающая ведущие позиции в мире в сфере высококлассной потребительской электроники и умного производства. Компания находится среди лидеров в сегментах беспроводных пылесосов, роботов-пылесосов, умных моющих машин и высокоскоростных фенов. Клиенту необходимо провести тестирование защитных плат литий-ионных батарей на защиту от перезаряда/переразряда (один элемент 3,6 В, 16 элементов батареи соединены последовательно), тестирование защиты от перегрузки/короткого замыкания (3 А), тестирование статического потребления (10 μA), а также проверку функции балансировки.

• Проблемные моменты на раннем этапе тестирования

На раннем этапе клиенты проводят тестирование с использованием настоящих батарей, что вызывает следующие проблемы:

Высокопроизводительный модульный эмулятор аккумулятора помогает эффективно тестировать платы защиты батарей роботов-пылесосов

• Решение

Для устранения проблем клиентов на раннем этапе тестирования клиент выбрал модульный высокопроизводительный эмулятор батарей серии N9000, решающий проблемы раннего этапа тестирования.

Высокопроизводительный модульный эмулятор аккумулятора помогает эффективно тестировать платы защиты батарей роботов-пылесосов

Для удовлетворения требований клиентов к тестированию, N9000 обладает тремя основными характеристиками: модульностью, высокоскоростным синхронным управлением и высокой точностью, что позволяет идеально соответствовать требованиям клиентов к тестированию:

Модульный дизайн: пространство 4U может интегрировать 36* симуляций отдельных аккумуляторных элементов, 36* симуляций отказов и 36* симуляций температуры. В дальнейшем клиент может расширить количество каналов тестирования аккумуляторов и добавить модули имитации температуры, обогащая сценарии тестирования.

Высокоскоростное синхронное управление: время отклика команды ≤1 мс; синхронность 200 каналов ≤200 мкс, что позволяет удовлетворить требования к синхронной сборке данных при тестировании защитных плат.

Высокая точность: точность измерения напряжения может достигать 0,1 мВ, точность измерения тока — до 1 мкА, что позволяет удовлетворить требования тестирования потребления в режиме ожидания на уровне 10 мкА.

Эмулятор аккумуляторов NGI широко применяется у производителей 3C потребительской электроники, таких как BlueMicroelectronics, Topband, Goer и Quanfeng.
