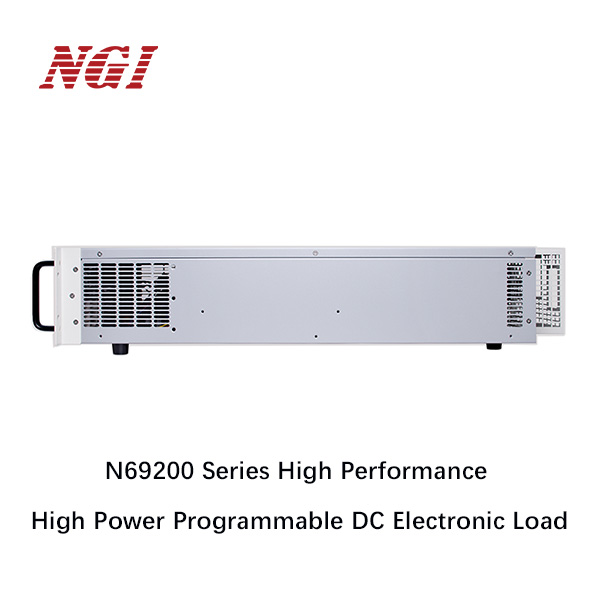

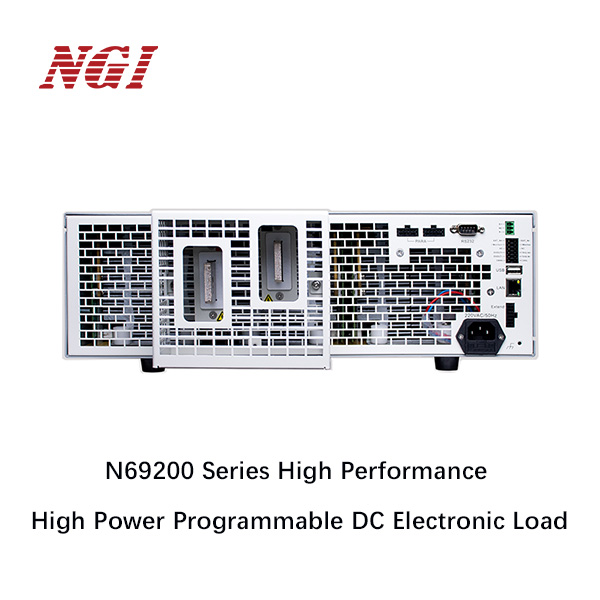

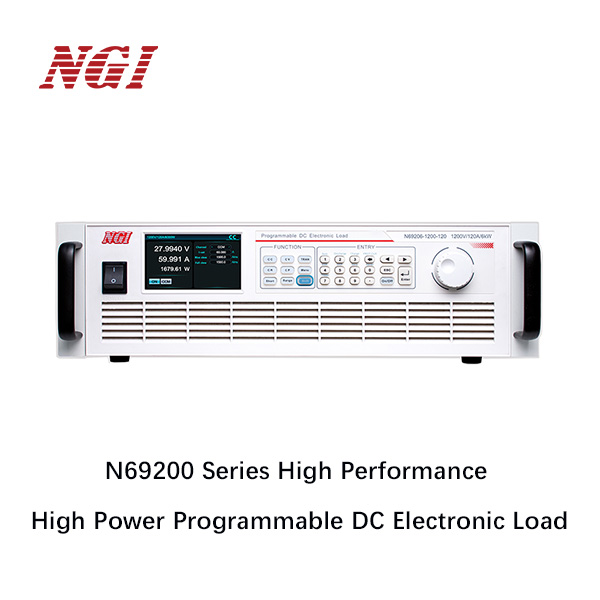

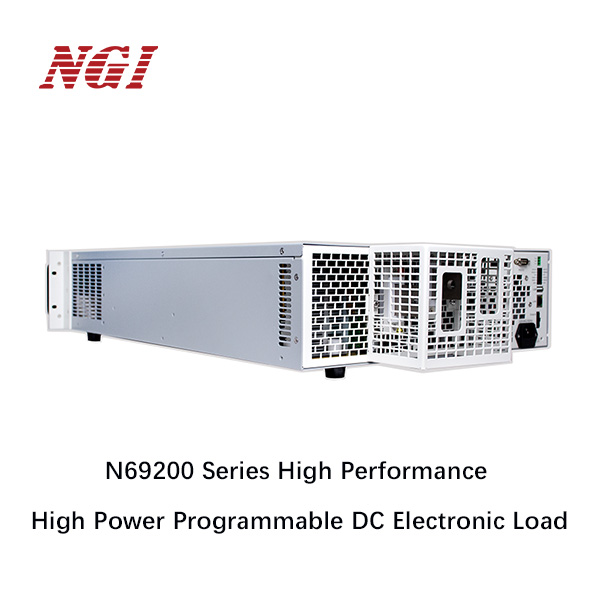

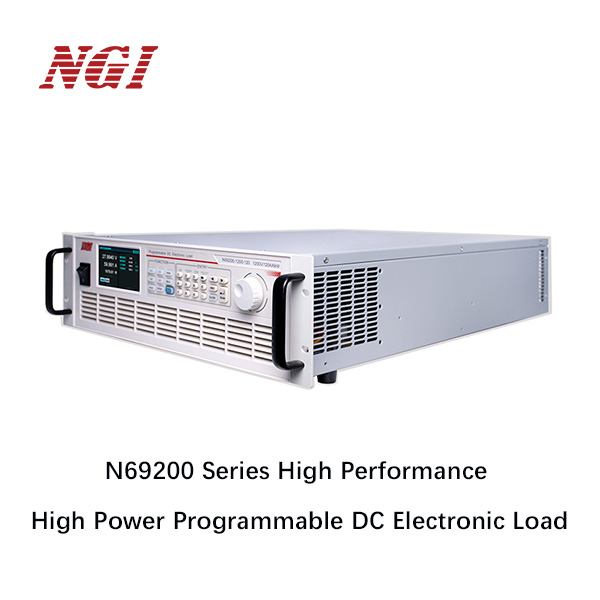

N69200 Высокопроизводительная электронная нагрузка постоянного тока (2–60 кВт)
Серия N69200 — это высокопроизводительная программируемая электронная нагрузка постоянного тока высокой мощности с высокой надежностью, высокой точностью и многофункциональностью. Серия N69200 имеет три спецификации напряжения: 150 В, 600 В, 1200 В и 2400 В. Стандартное шасси 19″3U может быть мощностью до 6 кВт. Она поддерживает параллельное управление и может реализовать расширение мощности через master+master и master+slave. N69200 поддерживает три диапазона напряжения, тока, мощности и сопротивления и обеспечивает высокоточные измерения, что расширяет диапазон испытаний одного устройства.
Описание
маркер
Основные особенности
●Автономная входная мощность: 2–60 кВт, высокая плотность мощности 3U/6 кВт.
●Voltage range: 0~150V/0~600V/0~1600V/0~2400V
●Диапазон тока: до 2500А.
●CV, CC, CP, CR три диапазона, широкий диапазон измерения.
●Точность измерения тока: 0.04%+0.04% полной шкалы.
● Точность измерения напряжения: 0.015%+0.015% полной шкалы.
●1.6-кратная мощность нагрузки за короткое время <3 с.
●Регулируемая скорость контура CV, соответствующая различным источникам питания.
● Частота дискретизации напряжения/тока: до 500 кГц.
●Поддержка параллельного управления и реализация расширения мощности через главный+главный, главный+ведомый.
●Поддержка теста SEQ, теста разряда, теста заряда, теста OCP/OPP и моделирования короткого замыкания.
●Режимы работы: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC.
●Поддержка выхода мониторинга тока, входа внешнего программирования, входа внешнего триггера и входа программирования синусоидальной волны 10 кГц.
●Высокоскоростной динамический режим 30 кГц, функция динамической развертки частоты.
● Измерение времени, точность измерения времени нарастания/спада: 10 мкс.
●Нагрузочный тест произвольной формы сигнала (опционально), синусоидальный сигнал до 20 кГц, поддержка импорта с USB-накопителя.
● Испытание эквивалентного последовательного сопротивления (ESR) (опционально)
● Функция мягкого включения/выключения, функция защиты от колебаний тока.
●Множественная защита: OCP, OVP, OPP, OTP и обнаружение обратного соединения.
●Поддержка 100 групп параметров для сохранения и быстрого вызова.
●LAN/RS232/CAN в качестве стандартного интерфейса, GPIB в качестве дополнительного интерфейса.
●Поддержка функции отслеживания максимальной мощности MPPT.
Области применения
●Новые области энергетики, такие как батареи и двигатели топливных элементов, литиевые аккумуляторы, суперконденсаторы, фотоэлектрические модули и т. д.
●Мощный источник питания постоянного тока, например, промышленный источник питания, источник питания сервера, источник питания связи и т. д.
● Силовая электроника, такая как источник питания ИБП, преобразователь постоянного тока, встроенное зарядное устройство и т. д.
●Источник питания, например, генераторная установка, система накопления энергии, зарядный блок постоянного тока и т. д.
●Устройства высокой мощности постоянного тока, такие как контакторы/реле, автомобильные высоковольтные аксессуары и т. д.
Функции и преимущества
3U/6 кВт, сверхвысокая плотность мощности
N69200 спроектирован с высокой удельной мощностью. Мощность 19-дюймового шасси 3U может достигать 6 кВт. Объем и вес вдвое меньше традиционных электронных нагрузок. По сравнению с традиционными электронными нагрузками той же мощности N69200 меньше по размеру и легче по весу.
N69200 Высокопроизводительная электронная нагрузка постоянного тока (2–60 кВт)

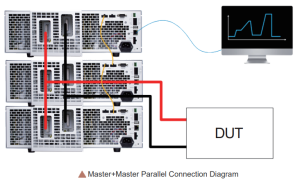

Параллельное подключение для расширения мощности
N69200 поддерживает параллельное соединение. Если необходимо увеличить мощность нагрузки, модели с одинаковыми характеристиками напряжения можно подключить параллельно (ведущий + ведущий, ведущий + ведомый) для достижения требуемого тока и мощности. При использовании N69200 пользователям необходимо только установить ток на ведущем устройстве. Ток ведомого устройства будет распределяться автоматически, что упрощает этапы эксплуатации.
Параллельное подключение для расширения мощности

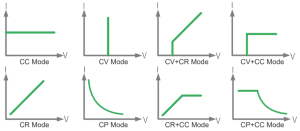

Несколько режимов работы
N69200 поддерживает четыре обычных режима работы: CC, CV, CP и CR. Чтобы справиться с изменением характеристик нагрузки в реальном процессе испытаний, N69200 также был разработан с четырьмя комбинированными рабочими режимами CV+CC, CR+CC, CV+CR, CP+CC. Например, CR+CC подходит для проверки запуска источника питания, чтобы предотвратить защиту от перегрузки по току при включении источника питания. CV+CR может заменить приложение настройки точки Von. CV+CC может моделировать процесс перехода рабочего режима зарядки аккумулятора. Пользователи могут выбирать различные режимы работы для тестирования в соответствии с реальной ситуацией.
N69200 Высокопроизводительная электронная нагрузка постоянного тока (2–60 кВт)

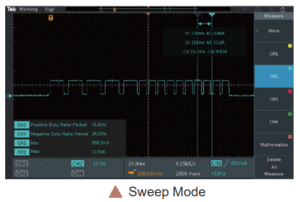

Высокоскоростной динамический режим с динамической разверткой частоты
N69200 имеет высокоскоростной динамический режим. Динамические характеристики источника питания постоянного тока можно протестировать путем моделирования поведения динамической нагрузки источника питания в динамическом режиме. N69200 обеспечивает динамическую развертку частоты и программируемый динамический режим до 30 кГц, включая динамику постоянного тока CCD, динамику постоянного напряжения CVD, динамику постоянного сопротивления CRD и динамику постоянной мощности CPD. Программируемый режим динамической нагрузки позволяет устанавливать верхний/низкий диапазон, скорость нарастания/падения, ширину импульса и режим работы. Частота дискретизации напряжения и тока в режиме динамической развертки частоты составляет 500 кГц. Он поддерживает линейное изменение частоты тока нагрузки. Частота до 30кГц. В этом режиме можно измерять пиковое напряжение Vpk+, минимальное напряжение Vpk- и точки частоты возникновения ИУ во время процесса изменения динамической частотной нагрузки.
Высокоскоростной динамический режим с динамической разверткой частоты
Тест зарядки и разрядки
Пользователи могут устанавливать различные условия на передней панели в соответствии со своими требованиями к тестированию. Например, когда напряжение батареи ниже исходного напряжения, внутренний счетчик N69200 начнет отсчет. Счетчик перестанет работать до тех пор, пока напряжение аккумуляторной батареи не упадет до напряжения отключения.
Тест зарядки и разрядки
Тест OCP (защита от перегрузки по току)
Во время теста OCP N69200 загружается в режиме CC и проверяет, ниже ли напряжение тестируемого устройства, чем напряжение отключения. Если оно ниже, N69200 запишет текущий ток нагрузки как результат теста и закроет вход, чтобы остановить тест. Если напряжение ИУ выше напряжения отключения, N69200 будет увеличивать ток нагрузки до тех пор, пока напряжение ИУ не станет ниже напряжения отключения или не достигнет максимального значения. ток нагрузки.
Тест OCP (защита от перегрузки по току)

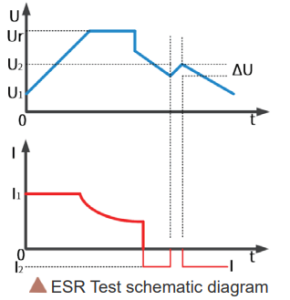

Тест эквивалентного последовательного сопротивления (ESR) (опционально)
ESR является основным параметром батареи или суперконденсатора. Серия N69200 предлагает профессиональную функцию измерения СОЭ, которая может поддерживать несколько стандартов измерения и обладает преимуществами точных результатов и стабильных повторяющихся результатов.
Тест эквивалентного последовательного сопротивления (ESR)
