Осциллограф высокого разрешения UNI-T MSO3000HD
MSO3000HD представляет собой осциллограф высокого разрешения, объединяющий 4 сигнальных канала, 16-канальный логический анализатор и 2-канальный генератор сигналов произвольной формы. Оснащенный АЦП R12™ с 12-битным разрешением, он может увеличить разрешение до 16-битного с помощью ERES (повышенное разрешение). Он имеет максимальную частоту дискретизации 2,5 Гвыб/с, глубину памяти 500 млн точек и скорость захвата осциллограмм 1 500 000 осциллограмм/с, что обеспечивает высококачественный анализ осциллограмм. MSO3000HD поддерживает 12 типов событий запуска и 12 типов данных протокола, а также может управляться удаленно через веб-сервер. Он подходит для различных задач тестирования и анализа в таких областях, как медицина, маломощные устройства, интегральные схемы, высокоточные источники питания, электричество и автомобильная электроника. MSO3000HD является универсальным и мощным инструментом.
Описание
маркер
Осциллограф высокого разрешения UNI-T MSO3000HD
Осциллограф высокого разрешения UNI-T MSO3000HD
Осциллограф высокого разрешения UNI-T MSO3000HD

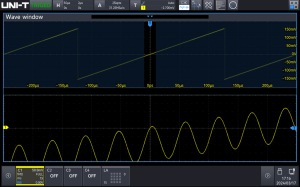

Улучшенное разрешение 16-бит
Более высокая точность, меньший порог шума
В 16-разрядном режиме с высоким разрешением, за счет объединения 12-разрядного АЦП с 4-разрядным ERES (повышенное разрешение), точность измерений значительно повышается, точно отображая сложные детали осциллограмм. Это эффективно подавляет внеполосный шум и снижает характерные для осциллографа шумовые помехи реальному сигналу, тем самым обеспечивая более точное измерение при увеличении битов выборки.

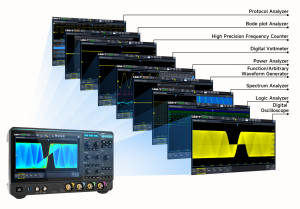

Осциллограф высокого разрешения UNI-T MSO3000HD
-Logic Analyzer
-Function/Arbitrary Waveform Generator
-Spectrum Analyzer
-Protocol Analyzer
-Power Analyzer
-Bode plot Analyzer
-High Precision Frequency Counter
-Digital Voltmeter
Осциллограф высокого разрешения UNI-T MSO3000HD

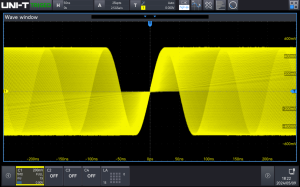

Ultra Phosphor 3.0, с его усовершенствованной программной и аппаратной архитектурой, поддерживает 8-канальное параллельное графическое отображение, достигая скорости обработки до 20 Гбит/с и скорости захвата осциллограмм до 500 000 осциллограмм/с, достигая 1 500 000 осциллограмм/с в последовательном режиме, с минимальным мертвым временем менее 1 μс. Это позволяет обнаруживать спорадические сигналы и редкие аномалии.
Осциллограф высокого разрешения UNI-T MSO3000HD

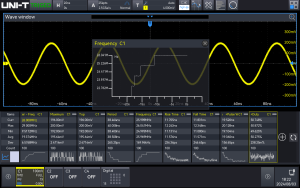

54 типа точных автоматических измерений параметров, охватывающих множество параметров, таких как напряжение, частота, фаза и мощность. Он также интегрирует расширенную статистику параметров и функции анализа графиков трендов, обеспечивая всестороннее и многомерное отображение изменений характеристик сигнала, достигая глубокого понимания профессионального уровня и эффективной интерпретации данных.
Осциллограф высокого разрешения UNI-T MSO3000HD

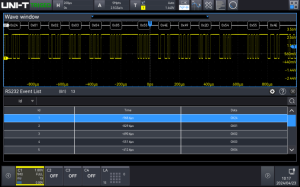

Поддерживает 12 типов основных протоколов, в том числе
-Встроенные: UART, I2C, SPI
-Автомобиль: CAN, CAN-FD, LIN, FlexRay, SENT
-Аудио: I2S (Audio-I2S, Audio-LJ, Audio-RJ)
-Аэрокосмическая промышленность: MIL STD 1553, ARINC 429
-Беспроводная связь:Манчестер
Оснащенный точным захватом аномалий и возможностями декодирования в режиме реального времени, он декодирует 200 млн данных менее чем за 1 секунду и поддерживает одновременный анализ по четырем шинам, обеспечивая быстрые и глубокие решения для анализа протоколов для сложных систем связи.
Осциллограф высокого разрешения UNI-T MSO3000HD

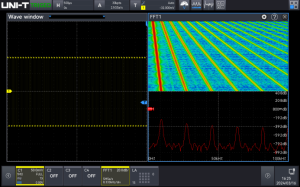

-БПФ максимум 4 млн точек
-Водопадная кривая
-Автоматическое измерение маркера
-4 следа
-Одновременное открытие 4-канального БПФ
Оснащенный полной технологией аппаратного ускорения, этот продукт обеспечивает сверхбыструю выборку до 4 млн точек, что значительно повышает точность измерений частоты и амплитуды. Инновационная интеграция функций поиска пиковых значений и маркеров в частотной области помогает пользователям точно захватывать и глубоко анализировать сложную динамику сигналов в цепях, значительно повышая эффективность анализа схем и предоставляя пользователям исключительные возможности тестирования.
Осциллограф высокого разрешения UNI-T MSO3000HD
Он объединяет функции анализа коэффициента подавления помех в источнике питания (PSRR), анализа отклика управления в замкнутом контуре, оценки качества электроэнергии, обнаружения гармоник тока и анализа импульсных токов, предоставляя комплексные и профессиональные решения для квалификации производительности энергосистемы, оценки стабильности и оптимизации. Цель состоит в том, чтобы повысить энергоэффективность и стабильность системы.
Поддерживает 12 тестов мощности в 2024 году.
Стандарт 6σ (Six Sigma) для электронных сигналов представляет собой процесс с коэффициентом дефектов не более 3,4 дефектов на миллион возможностей (DPMO). Это означает, что на 1 000 000 образцов приходится всего 3,4 аномалии. Благодаря сверхвысокой скорости аппаратного захвата аппаратное ускорение при тестировании шаблонов поддерживает полную скорость захвата Ultra Phosphor 3.0, выполняя тесты осциллограмм, соответствующие определенным стандартам, в течение 1 секунды (вместо нескольких часов).
