Широкодиапазонные программируемые источники питания постоянного тока серии N36200
Широкодиапазонные программируемые источники питания постоянного тока серии N36200 Разработанный с широким диапазоном высокой плотности мощности, выходная мощность шасси полной ширины 1U может достигать 5000 Вт, а выходная мощность шасси полной ширины 2U может достигать 10 кВт, что может охваты...
Описание
маркер
Широкодиапазонные программируемые источники питания постоянного тока серии N36200
Разработанный с широким диапазоном высокой плотности мощности, выходная мощность шасси полной ширины 1U может достигать 5000 Вт, а выходная мощность шасси полной ширины 2U может достигать 10 кВт, что может охватывать испытательные приложения различных спецификаций тестируемых устройств.
Стандартная 19-дюймовая конструкция для монтажа в стойку 1U/2U является гибкой и удобной для настольного использования и интегрированных испытательных систем.
Благодаря высокоскоростному динамическому отклику, высокоточному выходу и измерению, а также разнообразным функциям тестирования источники питания постоянного тока серии N36200 могут помочь заказчикам добиться более точных, надежных, простых и эффективных испытаний.
Функции:
■ Малые размеры, высокая удельная мощность, встроенный 2U по всей ширине 10 кВт
■ Широкий диапазон выходных сигналов, один из них можно использовать в качестве нескольких источников питания
■ Высокоскоростной динамический отклик, время нарастания и спада напряжения ≤10 мс[1]
■ Погрешность по напряжению: 0,03% 0,02% F.S.
■ Погрешность по току: 0,1% 0,1% полной нормы.
■ Наклон напряжения и тока может быть отрегулирован в соответствии с потребностями различных нагрузок
■ Поддержка тестирования моделирования автомобильных осциллограмм
■ Функция выбора приоритета CC&CV, подходящая для всех типов тестируемых устройств
■ Стандартная конфигурация последовательного теста, теста заряда аккумулятора, моделирования внутреннего сопротивления и других функций
■ 19-дюймовая стандартная конструкция шасси, одиночная и многомашинная установка в стойку
■ Большой ЖК-дисплей высокой четкости, более четкая информация об испытаниях

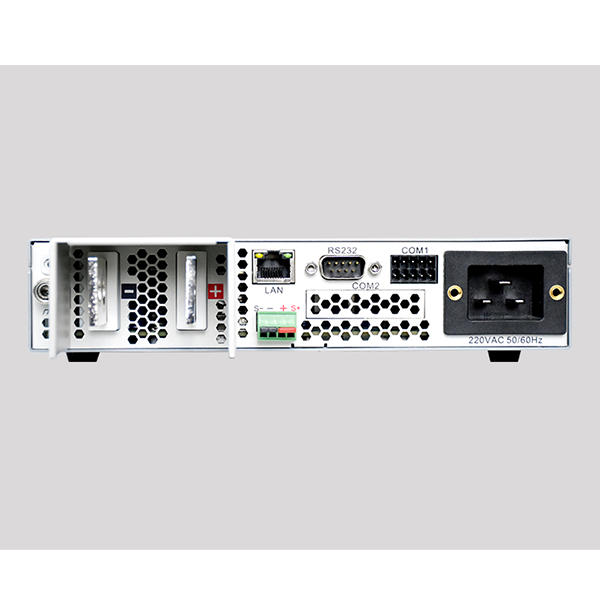

■ Стандартное управление связью LAN/RS232/RS485/CAN
■ Поддержка стандартных протоколов Modbus-RTU, SCPI, CANopen
Примечание [1]: время нарастания и спада напряжения модели 1500 В≤ 100 мс
Малые размеры, высокая удельная мощность, большая экономия средств и места

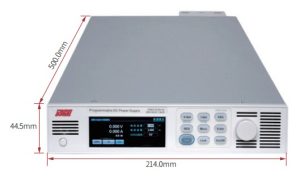

В источнике питания постоянного тока серии N36200 используется система рассеивания тепла, оптимизирована работа устройства, топология основного контура и рассеивание тепла системы, а выходная мощность 2500 Вт интегрирована в корпусе половинной ширины 1U.
Он имеет конструкцию с широким диапазоном выходных напряжений, напряжение может достигать 20 В, а ток может достигать 275 А.
Благодаря небольшим размерам и высокой плотности мощности он может соответствовать сценариям тестирования клиентов для различных спецификаций напряжения и тока.
Широкодиапазонные программируемые источники питания постоянного тока серии N36200
Низкий уровень пульсаций на выходе

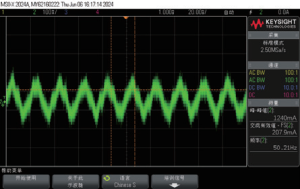

Пульсации являются одним из основных индикаторов источника питания постоянного тока, а пульсации источника питания постоянного тока серии N36200 составляют менее 0,8 плеч при высоком токе на выходе 1100 А, что эффективно обеспечивает качество выходного сигнала.
Широкодиапазонные программируемые источники питания постоянного тока серии N36200
Предпочтительным является CC&CV, и можно выбрать источник постоянного тока/выход источника постоянного напряжения
Он имеет функцию установки приоритета цепи обратной связи петли напряжения или приоритета цепи обратной связи токовой петли, а также может брать оптимальный режим работы для тестирования в соответствии с характеристиками тестируемого устройства, чтобы лучше защитить испытуемый объект.

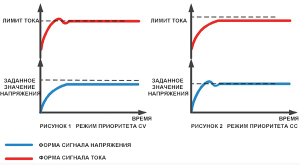

Как показано на рисунке 1, когда тестируемому компоненту необходимо уменьшить выброс напряжения во время тестирования, например, при питании низковольтного процессора или ядра FPGA, следует использовать режим приоритета напряжения для получения быстрого и плавного нарастающего напряжения.
Как показано на рисунке 2, когда тестируемому устройству необходимо уменьшить выброс тока во время тестирования, или когда у тестируемого устройства низкий импеданс, например, при зарядке аккумуляторной батареи, следует использовать режим приоритета тока для получения быстрого и плавного повышения тока.
Широкодиапазонные программируемые источники питания постоянного тока серии N36200
Функция моделирования формы автомобильного сигнала для тестирования электрических характеристик автомобильной электроники
В связи с растущим числом применений электронных устройств в автомобилях, производители автомобилей сформулировали соответствующие спецификации испытаний, сосредоточившись на тестировании способности электронных устройств к защите от помех при переходных изменениях мощности в определенных конкретных сценариях, поэтому при проектировании автомобильного электронного оборудования должны быть зарезервированы достаточные меры защиты для подавления воздействия этих экстремальных источников питания.
Источник питания постоянного тока серии N36200 в стандартной комплектации оснащен функцией моделирования автомобильных сигналов, которая может имитировать сигнал запуска автомобиля, кратковременного провисания напряжения в автомобиле, сигнала сброса нагрузки, тестового сигнала сброса напряжения в автомобиле, сигнала медленного роста и падения и т. Д., И соответствует различным стандартам, таким как ISO16750-2, LV124 и т. Д., И используется для тестирования электрических характеристик автомобильных электронных продуктов.
Широкодиапазонные программируемые источники питания постоянного тока серии N36200
Области применения
■ НИОКР и верификация проектов
■ Испытательная система ATE
■ Автомобильная электроника
■ Аэрокосмическая электроника
■ Аккумуляторы
■ Бытовая электроника, промышленное электронное оборудование
| Model | Number of channels | voltage | current | power | precision | resolution | Communication interface | size |
| N36225-20-275 | 1 | 20V | 275A | 2,500W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/10mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36235-20-350 | 1 | 20V | 350A | 3,500W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/10mA | LAN/RS232/RS485/CAN | 1U |
| N36250-20-550 | 1 | 20V | 550A | 5,000W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/10mA | LAN/RS232/RS485/CAN | 1U |
| N362100-20-1100 | 1 | 20V | 1100A | 10,000W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/10mA | LAN/RS232/RS485/CAN | 2U |
| N36205-40-50 | 1 | 40V | 50A | 500W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36209-40-50 | 1 | 40V | 50A | 900W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36216-40-80 | 1 | 40V | 80A | 1,600W | Voltage 0.03%+0.02%F.S..
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36225-40-135 | 1 | 40V | 135A | 2,500W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36250-40-275 | 1 | 40V | 275A | 5,000W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1U |
| N36205-80-25 | 1 | 80V | 25A | 500W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36209-80-25 | 1 | 80V | 25A | 900W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36212-80-42 | 1 | 80V | 42A | 1,200W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36216-80-42 | 1 | 80V | 42A | 1,600W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36210-1500-01 | 1 | 1500V | 1A | 1,000W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
10mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
| N36216-1500-02 | 1 | 1500V | 2A | 1,600W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
10mV/1mA | LAN/RS232/RS485/CAN | 1U |
| N36232-1500-04 | 1 | 1500V | 4A | 3,200W | Voltage 0.03%+0.02%F.S.
/current 0.1%+0.1%F.S. |
10mV/1mA | LAN/RS232/RS485/CAN | 1U |
