Цифровые осциллографы смешанных сигналов серии SDS2000XPlus
Основные характеристики: Аналоговая полоса пропускания 70 МГц, 100 МГц, 200 МГц, 350 МГц, 500 МГц. Частота дискретизации в реальном времени до 2 ГСА/с. Глубина памяти до 200 Мбит/с. Скорость захвата волновых форм до 500 000 вфм/с. Быстрый выбор цифрового осциллографа смешанных сигналов серии ...
Описание
маркер
Основные характеристики:
Аналоговая полоса пропускания 70 МГц, 100 МГц, 200 МГц, 350 МГц, 500 МГц.
Частота дискретизации в реальном времени до 2 ГСА/с.
Глубина памяти до 200 Мбит/с.
Скорость захвата волновых форм до 500 000 вфм/с.
Быстрый выбор цифрового осциллографа смешанных сигналов серии SDS2000X Plus:
| Модели | Полосы пропускания | Количество каналов | Частота дискретизации в реальном времени | Максимальная скорость захвата осциллограмм | Максимальная глубина хранения |
| SDS2504X Plus | 500 МГц | 4 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2502X Plus | 500 МГц | 2 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2554X Plus | 350 МГц | 4 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2552X Plus | 350 МГц | 2 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2204X Plus | 200 МГц | 4 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2202X Plus | 200 МГц | 2 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2104X Plus | 100 МГц | 4 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2102X Plus | 100 МГц | 2 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2074X Plus | 70 МГц | 4 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |
| SDS2072X Plus | 70 МГц | 2 + EXT | 2 ГВыб/с | 500,000 вфм/с | 200 Мбит/ч |

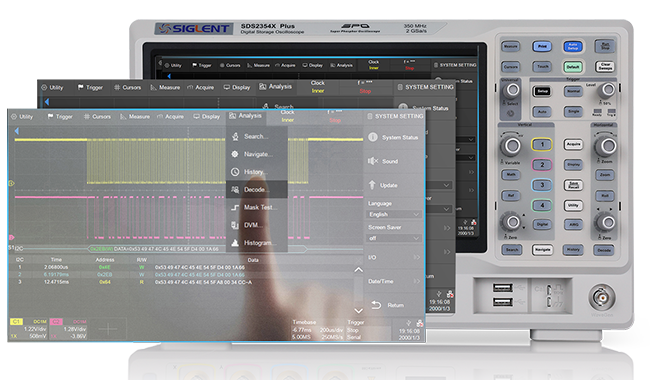

Отличный пользовательский интерфейс и удобство использования
Оснащен большим 10,1-дюймовым TFT-LCD дисплеем с разрешением 1024*600.
Емкостный сенсорный экран с различными жестами, специально разработанными для работы с осциллографом, что значительно повышает эффективность управления прибором.
Встроенный WebServer, вы можете получить доступ и управлять осциллографом удаленно через веб-страницу напрямую.
Поддержка работы с мышью и клавиатурой.
10-битный режим для лучшего воспроизведения деталей осциллограммы
Вертикальное разрешение используется для описания количества бит АЦП в цифровом осциллографе, т.е. чем выше количество бит, тем выше вертикальное разрешение, тем ближе отображаемая форма сигнала к реальной форме сигнала.

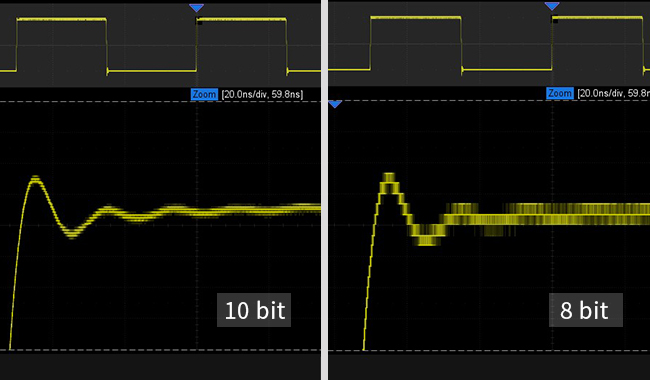

На рисунке показаны осциллограммы в 8-битном и 10-битном режимах соответственно.

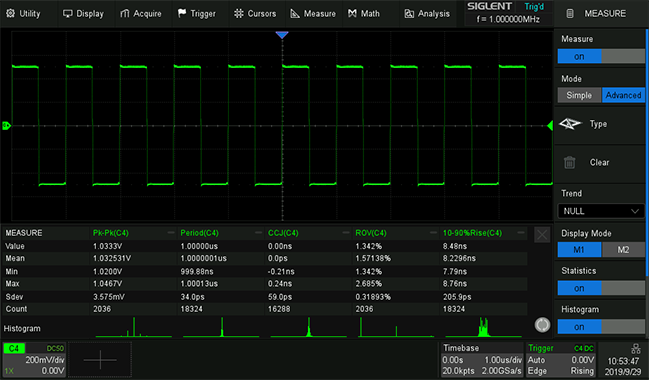

Удобная функция статистики параметров измерения
Функция статистики параметров может отображать пять видов значений измерения любого параметра: текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение; одновременно можно измерять и подсчитывать 12 различных параметров. Гистограмма статистики может интуитивно отобразить распределение вероятности параметров; график тренда может отразить правило изменения параметров с течением времени.
Кроме того, для измерений в горизонтальном направлении (например, период, ширина импульса и т. д.) традиционный метод получения только одного значения измерения в одном кадре отменяется, и значения измерений всех указанных горизонтальных элементов в одном кадре вычисляются и включаются в статистику, что значительно повышает эффективность тестирования.

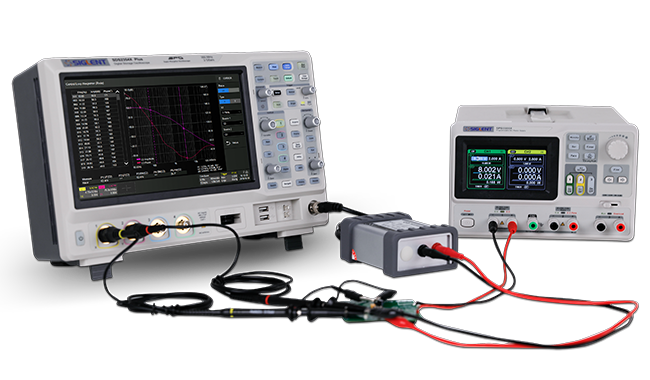

Мощная функция тестирования источника питания
Диаграмма Бодо (стандарт): используйте диаграмму Бодо для проверки частотной характеристики или стабильности контура системы, заменяя дорогостоящие сетевые анализаторы в некоторых областях. Он может быть согласован со встроенным генератором сигналов или внешним генератором произвольных сигналов серии SDG.
Анализ источника питания (опция): Опция анализа источника питания помогает пользователям быстро измерить и проанализировать ряд параметров в области силовой электроники, таких как качество питания, гармоники, пусковой ток, потери при переключении, пульсации на выходе, переходные характеристики, коэффициент отклонения источника питания, эффективность мощности и так далее.
