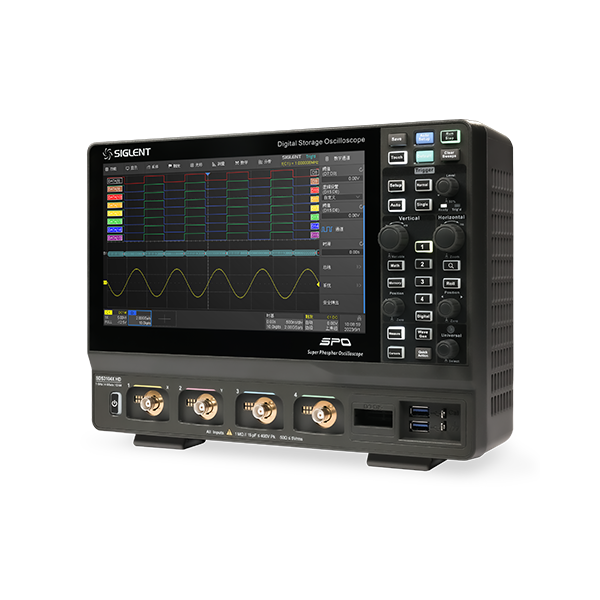

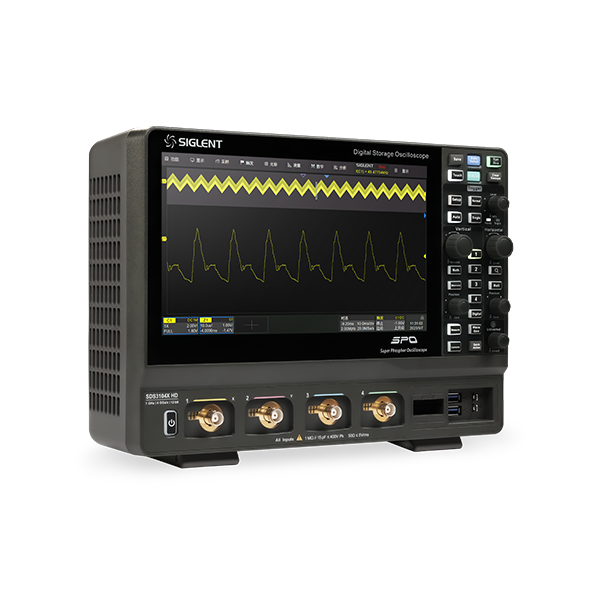

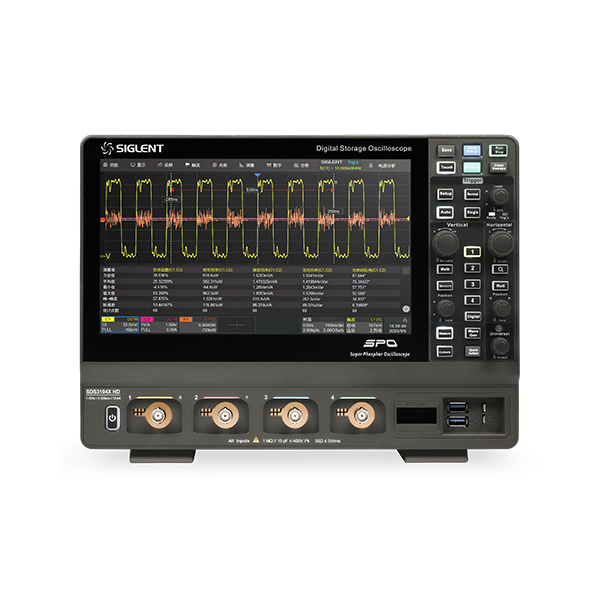

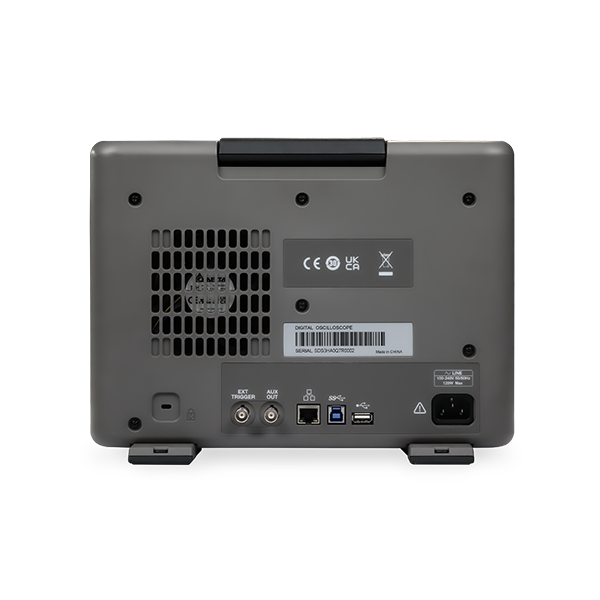

Цифровой осциллограф высокого разрешения SDS3000X HD
Основные характеристики: Полоса пропускания:1 ГГц, 500 МГц, 350 МГц. Глубина памяти:до 400 Мбит/с. Вертикальное разрешение:12 бит. Частота дискретизации в реальном времени:до 4 ГСА/с. Скорость захвата формы волны:до 890 000 вфм/с. Низкий уровень шума:до 125 мкВрмс при полной полосе пропускания...
Описание
маркер
Основные характеристики:
Полоса пропускания:1 ГГц, 500 МГц, 350 МГц.
Глубина памяти:до 400 Мбит/с.
Вертикальное разрешение:12 бит.
Частота дискретизации в реальном времени:до 4 ГСА/с.
Скорость захвата формы волны:до 890 000 вфм/с.
Низкий уровень шума:до 125 мкВрмс при полной полосе пропускания.
Модель и основные параметры осциллографов высокого разрешения серии SDS3000X HD:
| Модель | SDS3104X HD | SDS3054X HD | SDS3034X HD |
| Количество каналов | 4 + EXT | ||
| Полоса пропускания | 1 ГГц | 500 МГц | 350МГц |
| Максимальная частота дискретизации в реальном времени | 4 ГСа/с (одноканальный/двухканальный режим), 2 ГСа/с (четырехканальный режим) | ||
| Максимальная глубина хранения | 4400 Мпт/час (одноканальный режим), 200 Мпт/час (двухканальный режим), 100 Мпт/час (четырехканальный режим) | ||
| Скорость захвата формы волны | Обычный режим: до 200 000 вфм/с; Последовательный режим: до 890 000 вфм/с | ||
| Вертикальное разрешение | 12 бит, до 16 бит в режиме повышенного разрешения | ||
| Тип триггера | Край, Наклон, Ширина импульса, Окно, Выполнение,
Интервал, Выпадение, Шаблон, Видео, Квалифицированный, N-й край, Задержка, Установка/Удержание Время,последовательный триггер |
||
| Последовательный триггер и декодирование | Стандартные: I2C, SPI, UART, CAN, LIN
Опции: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), ARINC429 (только декодирование) |
||
| Измерение | Более 50 измерений параметров с гистограммой, трендом и статистикой траектории | ||
| Математика | 4-полосный
БПФ-анализ спектра 4M точек; сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень, усреднение, ERES, абсолютное значение, знак, эквивалентность, инверсия, логарифмическая, экспоненциальная, интерполяция, максимальное удержание, минимальное удержание, цифровая фильтрация и другие операции во временной области; поддержка редактора формул для выполнения сложных вложенных операций |
||
| Анализ данных и | Поиск, навигация, история, тест шаблонов, цифровой мультиметр, диаграмма бодов, анализ мощности (опционально), гистограмма формы волны, счетчик | ||
| Инструменты для обработки | 16 каналов, частота дискретизации 1 Гса/с, глубина памяти 100 Mpts/ch | ||
| Цифровые каналы (опционально) | Внешний одноканальный, максимальная выходная частота 50 МГц, частота дискретизации 125 Мса/с, длина осциллограммы 16 кпт | ||
| USB-генератор сигналов произвольной формы | USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device, 10M/100M/1000M LAN, вход внешнего триггера, вспомогательный выход (TRIGOUT, PASS/FAIL) | ||
| Генератор сигналов произвольной формы (опционально) | Пассивные зонды 500 МГц, 1 комплект на канал | ||
| Интерфейсы | 10,1-дюймовый емкостный сенсорный дисплей, разрешение 1024*600 | ||

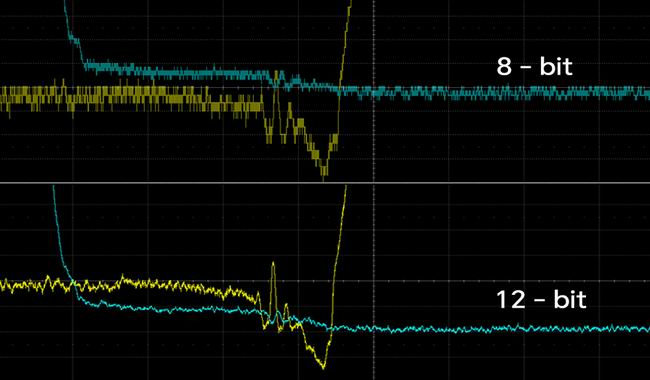

12-разрядный АЦП, детали осциллограмм хорошо видны
Все осциллографы серии SDS3000X HD оснащены 12-битным АЦП высокого разрешения с уровнем квантования до 4096, а в режиме высокого разрешения (ERES) разрешение может быть увеличено до 16 бит, что вместе с функцией вертикального и горизонтального масштабирования помогает пользователям более полно и четко наблюдать детали осциллограмм. Например, при анализе схемы полумостового преобразователя LLC необходимо проследить по осциллограмме мертвое время между сигналами управления верхней и нижней трубками, и детали осциллограммы, восстановленной 12-битным осциллографом, гораздо четче, чем у 8-битного осциллографа.

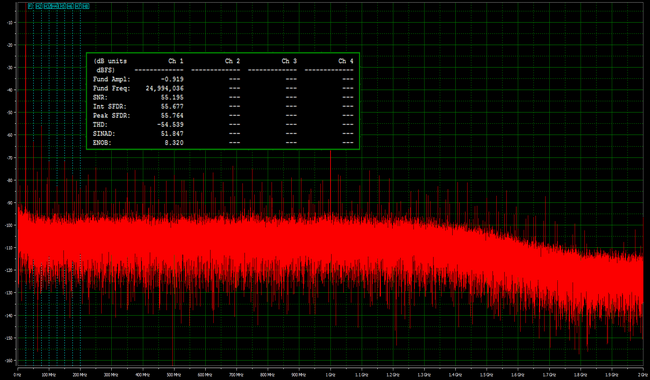

ENOB - истинное и эффективное количество разрядов АЦП
Когда высокоскоростной АЦП выполняет сбор данных, соотношение сигнал/шум/искажения реального АЦП не соответствует желаемым характеристикам, которые должны быть достигнуты при номинальном количестве разрядов, из-за шумов и искажений. Как правило, чем выше полоса пропускания осциллографа, тем выше его внутренний шум. Это связано с тем, что высокочастотные шумы попадают в осциллограф с высокой полосой пропускания. Поскольку АЦП является лишь частью системы осциллографа и не может использоваться независимо, более значимым будет показатель ENOB всей системы осциллографа. SDS3000X HD имеет разрядность до 8,3-8,6 бит, меньшую временную ошибку и частотную назойливость, а также меньший широкополосный шум, что может эффективно обеспечить точность измерений.
Большое количество функций триггера

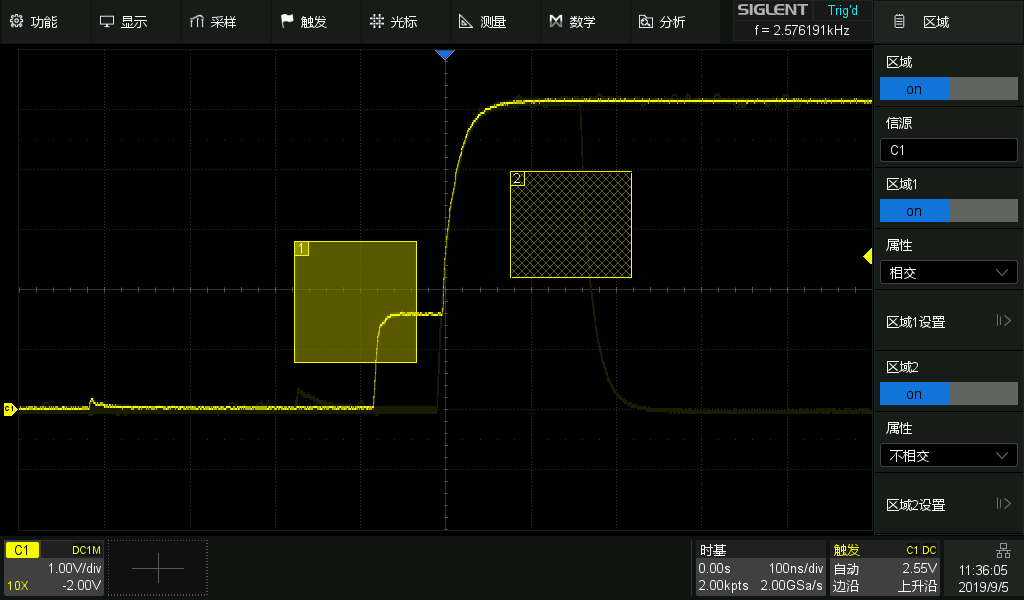

Осциллографы серии SDS3000X HD обеспечивают множество типов триггеров, включая триггеры по фронту, интервалу, тайм-ауту, видео, последовательной шине, области и т. д. Среди них триггер области отличается от традиционного триггера, который можно применять для случайных сигналов, характеристики параметров которых еще не ясны, а захват сигнала может быть завершен созданием и определением области с помощью только мыши или касания. Триггер шины поддерживает шины I2C, SPI, CAN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и другие, обеспечивая решения для тестирования встраиваемых, автомобильных, компьютерных и других последовательных шин.

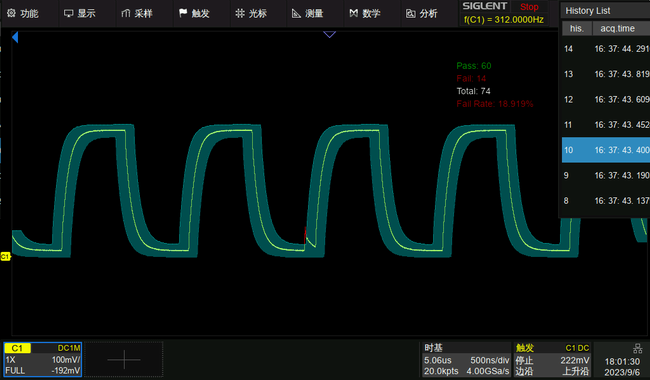

Шаблонный тест для эффективной оценки качества сигнала
Функция тестирования шаблонов в основном используется для оценки качества сигнала, что позволяет отслеживать частоту сбоев осциллограмм в течение длительного времени и находить причины в соответствии с дефектными осциллограммами. Существует два способа установки правил: первый - создание правил путем рисования многоугольных шаблонов в осциллографе, второй - создание правил путем установки горизонтальных и вертикальных значений в соответствии с «Идеальной формой волны», после чего осциллограф проводит тестирование форм волны в реальном времени, подсчитывает количество раз тестирования, количество отказов, частоту отказов и т. д. в заданных условиях тестирования, может установить «Хранить кадры отказов», и неудачные формы волны могут быть сохранены в истории, а частота отказов может быть отслежена в истории. Также можно установить «Store Failure Frames», и осциллограммы отказов могут быть просмотрены в режиме истории.

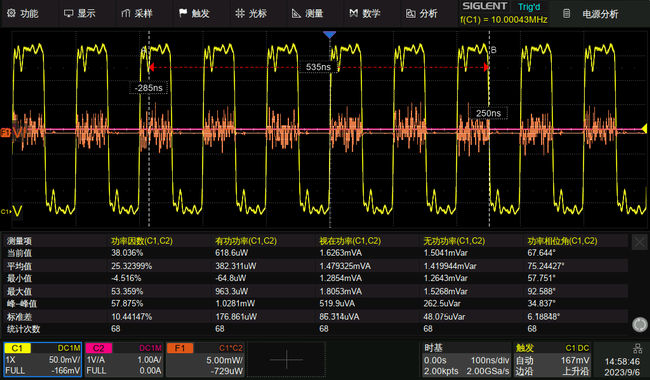

Анализ источника питания, быстрое получение параметров источника питания
SDS3000X HD может быть оснащен дополнительной функцией анализа источника питания, вместе с пробниками напряжения (например, серии DPB5000) и пробниками тока (серии CP6000) Dingyang может быстро и точно проанализировать 12 параметров источника питания, таких как качество питания, гармоники тока, пусковой ток, переходные характеристики, безопасная рабочая зона (SOA) трубок MSO и т.д., например, для повышения эффективности источника питания путем снижения потерь на переключение до минимума, для оценки стабильности устройства путем Статистические силовые устройства во всех рабочих условиях переходные параметры превышают вероятность безопасной рабочей зоны, чтобы оценить стабильность работы устройства, через гармонический анализ входного тока, чтобы наблюдать, есть ли аномальные гармоники, влияющие на качество электроэнергии, и т.д., могут повысить эффективность работы разработчиков источников питания.

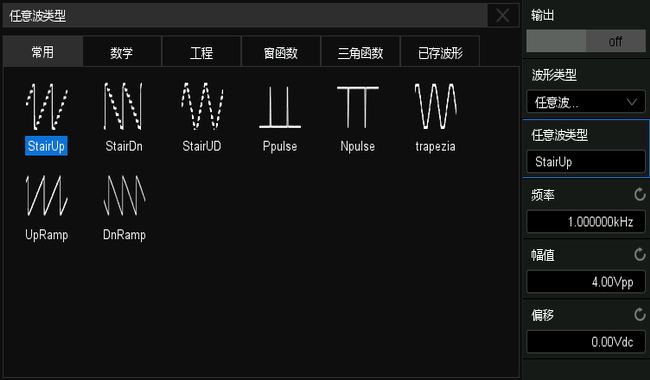

Функциональный генератор 50 МГц
SDS3000X HD может быть напрямую подключен к USB-функциональному генератору SAG1021I через интерфейс USB. SAG1021I имеет частоту дискретизации 125 Мса/с и 14-битное разрешение, и обеспечивает предопределенные формы сигнала на выходе до 50 МГц, включая синус, квадрат, треугольник, импульс, шум, постоянный ток, и 45 встроенных произвольных форм волны, которые могут быть отредактированы через программное обеспечение легкая волна хоста. Пользователи также могут редактировать произвольные формы сигналов через программное обеспечение EasyWave. Благодаря возможности подключения и использования SAG1021I пользователи могут быстро и легко создавать тесты для широкого спектра научных экспериментов и промышленных приложений управления.
