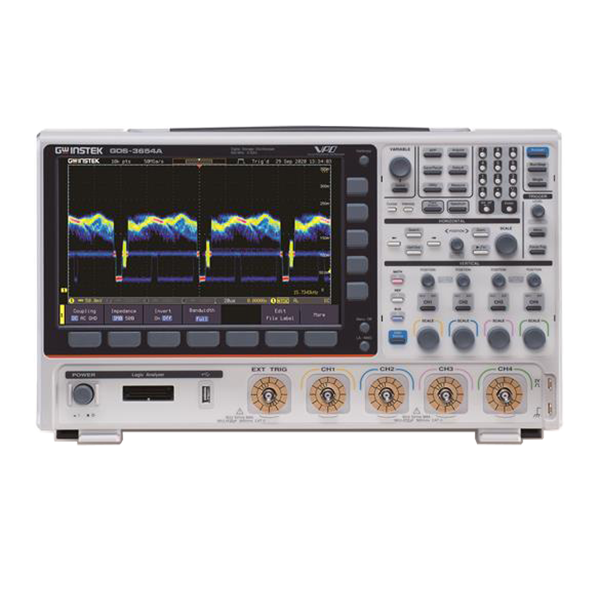

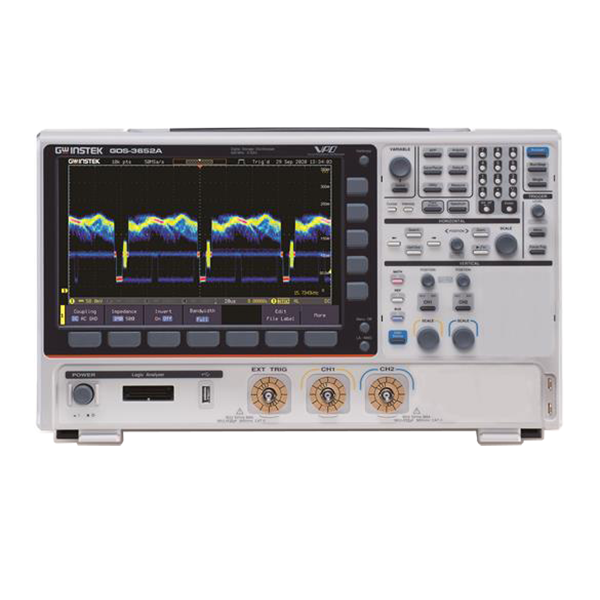

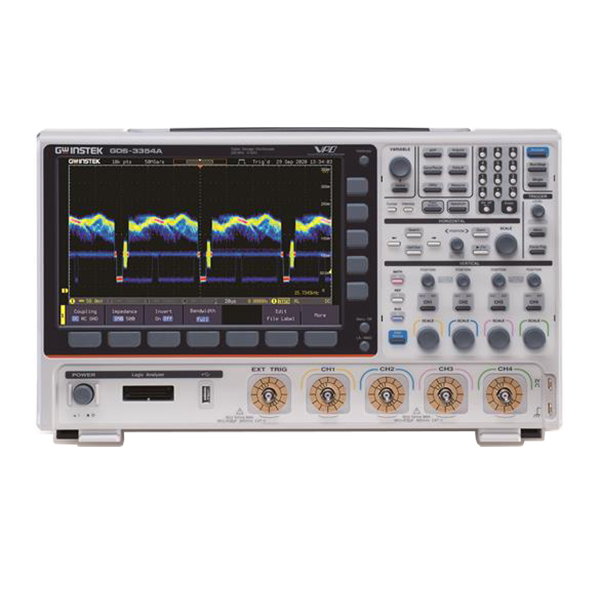

Цифровой запоминающий осциллограф GDS-3000A
· Полоса пропускания 650 МГц/350 МГц, 2/4 канала
· Частота дискретизации 5 Гвыб/с в реальном времени (один канал); Частота дискретизации в реальном времени 2,5 Гвыб/с (двухканальный)
· Длина записи 200 млн точек на канал
· Скорость обновления осциллограмм 200 000 осциллограмм в секунду
· 10,2-дюймовый ЖК-дисплей TFT 800 * 480
· 490 000 сегментированных накопителей, функция поиска по осциллограммам
· 38 функций автоматического измерения
· Режим сбора данных с высоким разрешением
· Функции запуска и декодирования сигналов последовательной шины I2C/SPI/UART/CAN/LIN
· Двухканальный анализатор спектра (DC~2,5 ГГц) включает функцию спектрального графика
· Двухканальный генератор сигналов произвольной формы 25 МГц
· 13 функций анализа и измерения источников питания (опция)
· Опциональный 16-канальный логический анализатор (MSO)
Осциллографы серии GDS-3000A обеспечивают длину записи до 200 млн точек на канал, а преимущество сверхбольшой длины записи позволяет пользователям поддерживать высокую частоту дискретизации даже при низких временных настройках. Когда частота дискретизации в два раза превышает частоту теста, это гарантирует, что захваченный сигнал не будет искажен, что полезно для наблюдения за изменением сигнала в течение длительного времени на низких скоростях, что очень полезно для глубокого анализа сигнала.
Что касается скорости обновления осциллограммы, то GDS-3000A имеет скорость до 200 000 осциллограмм/с, и пользователи могут легко наблюдать спорадические аномальные сигналы. Сегментированная память захватывает до 490 000 сегментов подряд и может использоваться в сочетании с настройками запуска для пропуска осциллограмм, которые не менялись в течение длительных периодов времени, и записи только значимых осциллограмм, обеспечивая наиболее эффективный способ использования памяти. Функция маскирования также доступна в сегментированной памяти, что позволяет пользователю быстро определить, находится ли большое количество сигналов за пределами целевого диапазона, и быстро найти время и фактический сигнал неправильной формы сигнала.
Что касается измерительных функций, то предусмотрено 38 единиц измерения. Функция тонкой шкалы позволяет пользователю точно настраивать вертикальную шкалу по мере необходимости для достижения полномасштабных измерений и повышения точности измерений напряжения или тока. Предусмотрен метод сбора данных в режиме высокого разрешения, который эффективно устраняет шум и повышает точность автоматического измерения. В правой части экрана расположен динамический вертикальный масштаб, облегчающий пользователю интерпретацию вертикальной амплитуды, соответствующей измеряемому сигналу.
Стандартный выбор входного импеданса 1 МОм и 50 Ω позволяет пользователю выбирать входное сопротивление в соответствии с различными требованиями к измерениям для согласования импеданса. Функция поиска позволяет быстро находить хорошие сигналы на основе пользовательских настроек, что очень полезно для поиска и сравнения спорадических сигналов.
Функция маркировки курсора позволяет пользователю четко наблюдать данные напряжения (или тока), времени и дельты между точками, измеренными курсором. С помощью функции индикатора диапазон измерения может быть отображен по той части, где отображается форма сигнала.
Для измерений в частотной области GDS-3000A предлагает возможности измерения БПФ и двухканальный анализатор спектра. Пользователи могут одновременно измерять и анализировать двухканальные сигналы в частотной области. Функция спектрального графика позволяет пользователю легко наблюдать за спектральным распределением во времени, чтобы наблюдать за спектральными характеристиками сигнала.
GDS-3000A предоставляет широкий спектр испытательных образцов для тестирования импульсных источников питания. Поставляемые элементы тестирования источников питания включают элементы анализа входного напряжения переменного тока: качество электроэнергии, нуарная волна, пусковой ток; Тестовые элементы, необходимые для анализа выходного напряжения постоянного тока: пульсации/шумы, анализ переходных характеристик, анализ включения/выключения, эффективность; Отклик контура управления (Bode) и коэффициент ослабления напряжения питания (PSRR); Полный проект анализа коммутационных элементов: модуляция, коммутационные потери, SOA (безопасная рабочая зона) и магнитный анализ: кривые B-H. GDS-3000A имеет встроенные источники питания 50 МГц (GCP-530) и 100 МГц (GCP-1030). Эта функция может сэкономить затраты на приобретение источника питания пробника тока и снизить нагрузку на источник питания пробника тока при выходе из строя.
GDS-3000A предоставляет широкий спектр испытательных образцов для тестирования импульсных источников питания, в том числе:
1) Элементы анализа входного сигнала переменного тока: качество электроэнергии, новая волна, пусковой ток;
2) Тестовые элементы, необходимые для анализа выходного потока: пульсации/шумы, анализ переходных характеристик, анализ включения/выключения, эффективность; Отклик контура управления (Bode) и коэффициент ослабления напряжения питания (PSRR);
3) Полный анализ элементов коммутации: модуляция, потери при переключении, SOA (безопасная рабочая зона) и магнитный анализ: B-H кривые.
4) GDS-3000A имеет встроенный блок питания 50 МГц (GCP-530) и 100 МГц (GCP-1030) датчиков тока. Эта функция может сэкономить затраты на приобретение источника питания пробника тока и снизить нагрузку на источник питания пробника тока при выходе из строя.
В стандартную комплектацию GDS-3000A входит двухканальный генератор сигналов произвольной формы с частотой 25 МГц. Пользователь может выбрать функцию произвольной волны для сохранения сигнала, измеренного по аналоговому каналу или на выходе непосредственно от генератора сигналов. Эта функция позволяет пользователю удобно генерировать различные типы измерительных сигналов для имитации различных выходных сигналов. Он также оснащен функцией анализа частотных характеристик (диаграмма Боде), которая может быть применена для проверки и анализа характеристик схемы продукта и компонентов, включая проектирование схемы RLC, проектирование фильтра, а также проверку и анализ конструкции усилителя.

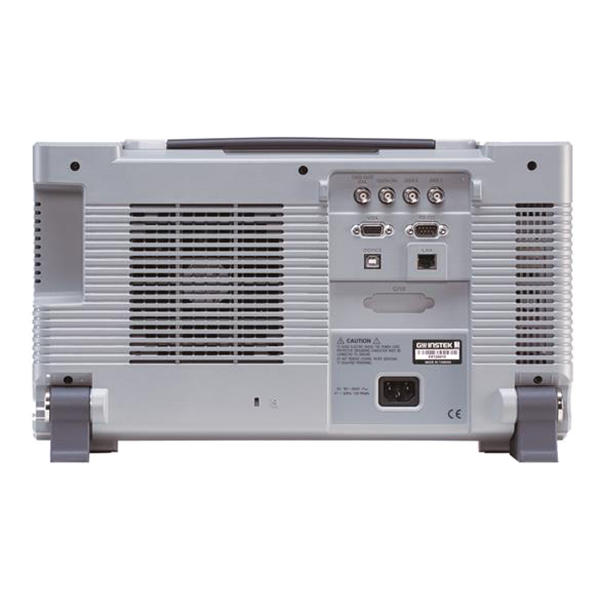

GDS-3000A предоставляет широкий спектр интерфейсов связи. В дополнение к часто используемому USB-хосту, порту USB-устройства и порту LAN, он также включает в себя высокостабильный интерфейс RS232 и дополнительный интерфейс GPIB.
