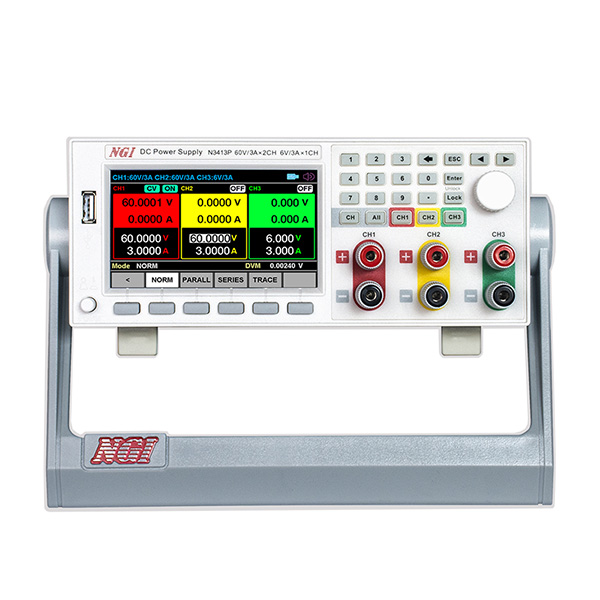

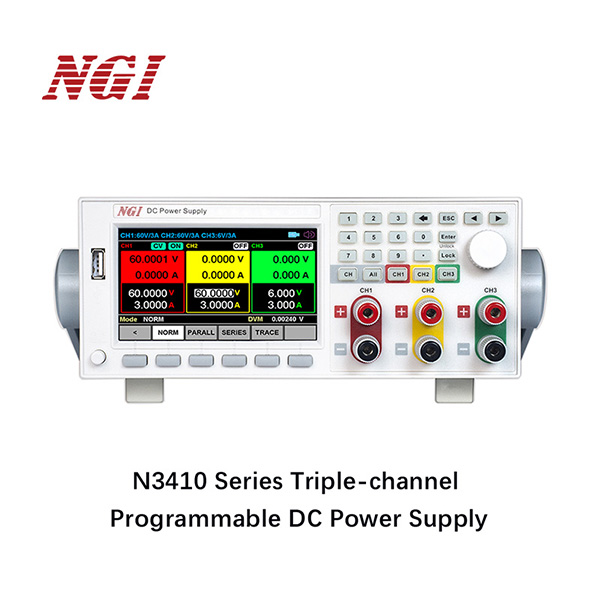

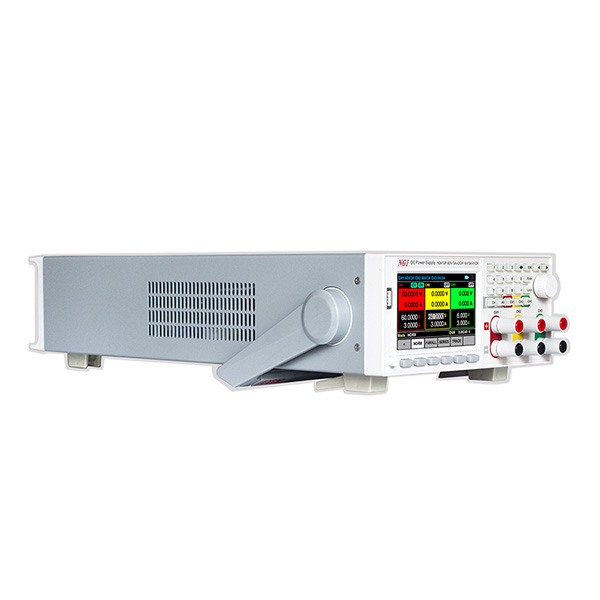

Серия N3410 — это программируемый источник постоянного тока с тремя каналами, обладающий высокой производительностью и надежностью. Устройство N3410 имеет половину стандартного 19-дюймового корпуса 2U, включает три независимых выходных канала и поддерживает как переднюю, так и заднюю проводку. Оно отличается компактными размерами и элегантным внешним видом. N3410 поддерживает как настольное использование с ручкой для переноски и наклонной подставкой, так и монтаж в стойку для интеграции в систему. Информация о тестировании и измерениях отображается на 4,3-дюймовом ЖК-экране. Опционально предоставляется функция измерения DVM для удовлетворения различных требований тестирования.
Серия N3410 — это программируемый источник постоянного тока с тремя каналами, обладающий высокой производительностью и надежностью. Устройство N3410 имеет половину стандартного 19-дюймового корпуса 2U, включает три независимых выходных канала и поддерживает как переднюю, так и заднюю проводку. Оно отличается компактными размерами и элегантным внешним видом. N3410 поддерживает как настольное использование с ручкой для переноски и наклонной подставкой, так и монтаж в стойку для интеграции в систему. Информация о тестировании и измерениях отображается на 4,3-дюймовом ЖК-экране. Опционально предоставляется функция измерения DVM для удовлетворения различных требований тестирования.
Основные характеристики
● Диапазон напряжения: 6В/32В/60В, поддержка последовательного подключения для увеличения напряжения
● Диапазон тока: 3А/5А, поддержка параллельного подключения для увеличения тока
● 3 канала в автономном режиме, каждый канал изолирован
● Низкие пульсации и шум
● Высокая точность и разрешение, до 0,1 мВ/0,1 мА*1*
● Время динамического отклика менее 1 мс
● Поддержка последовательного, параллельного и трассирующего режимов выхода
● Высокоточное измерение DVM (только для N3411P/N3412P/N3413P)
● Выходные клеммы спереди и сзади
● Порт LAN и интерфейс RS232

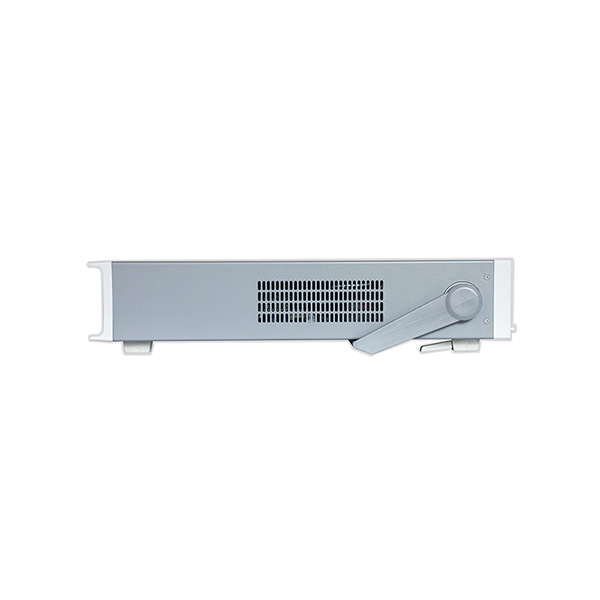

● Половина 19-дюймового корпуса 2U с наклонной подставкой
● 4,3-дюймовый ЖК-экран, поддержка снятия скриншотов через USB-порт
● Функция теста последовательности (SEQ)*2*
● Графическое отображение в реальном времени формы выходного сигнала*3*
Примечание
1: N3411E/N3412E/N3413E имеют разрешение 10 мВ/1 мА.Примечание
2: Режим SEQ недоступен для N3411E/N3412E/N3413E.Примечание
3: График недоступен для N3411E/N3412E/N3413E.
Сферы применения
● Школьная лаборатория
● Лаборатория исследований и разработок
● Контроль на производственной линии
● Проведение технического обслуживания
Функции и преимущества

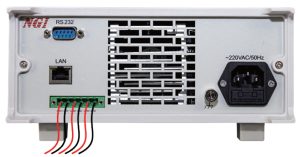

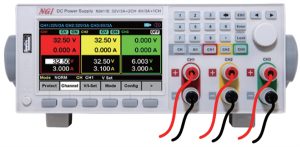

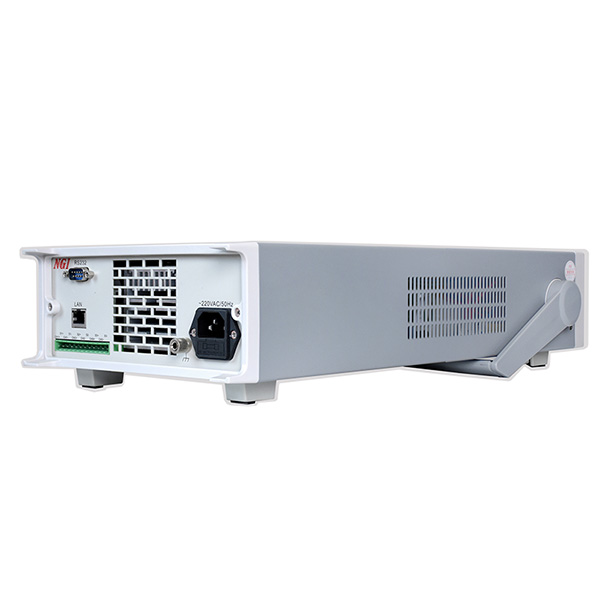

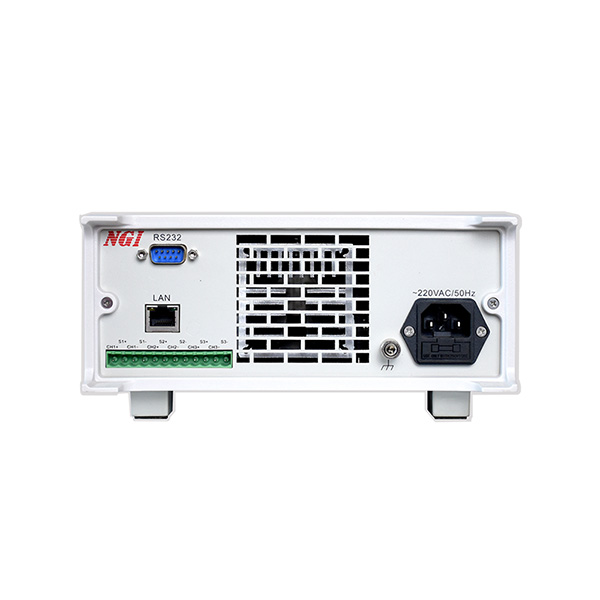

Передняя и задняя проводка
Серия N3410 поддерживает прокладку проводки как с передней, так и с задней панели. Пользователь может разместить N3410 на столе или интегрировать его в шкаф, что обеспечивает удобство использования.

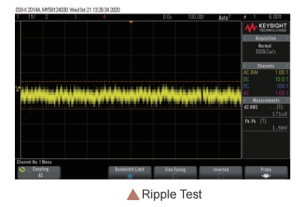

Высокая точность и низкие пульсацииN3410 обладает отличной точностью на выходе. Также он отличается ультранизкими пульсациями и шумом. Эффективное значение пульсаций (Vrms) составляет менее 400 мкВ, а пиковое значение (Vp-p) — менее 5 мВ.

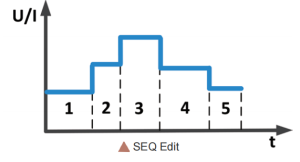

Функция теста SEQСерия N3410 поддерживает редактирование последовательностей. Пользователи могут задавать выходное напряжение, выходной ток и время работы одного шага. Можно задавать 100 групп последовательностей напряжения и тока. Файлы последовательностей также могут быть импортированы через интерфейс USB type-A на передней панели.

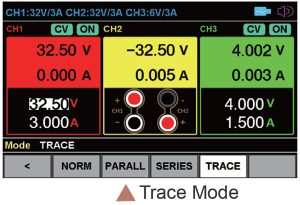

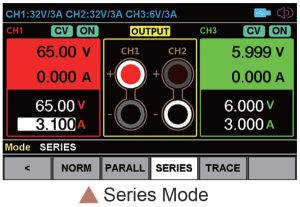

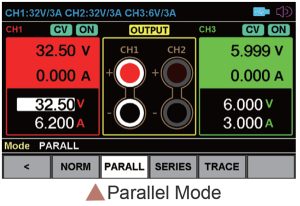

Режимы вывода: последовательный, параллельный и трассировкаСерия N3410 имеет три режима вывода: CH1/CH2 последовательный, параллельный и трассировка, которые можно переключать на передней панели без внешней последовательной и параллельной проводки, чтобы удовлетворить потребности различных диапазонов и выходного напряжения.
Измерение DVM (только для N3411P/N3412P/N3413P) N3411P/N3412P/N3413P оснащены встроенным одноканальным высокоточным DVM для измерения внешнего напряжения в диапазоне от -600 В до 600 В. Имеются три автоматических диапазона: ±600 В/±60 В/±6 В, с точностью измерения 0,01% F.S. и разрешением измерения 5½ разряда. Данные измерений обновляются на экране HD в реальном времени, что удобно для наблюдения за изменениями напряжения.
ГрафикГрафик можно использовать для отображения выходной волны в реальном времени. Содержимое отображения волны можно редактировать, например напряжение-время, ток-время, мощность-время и т.д.
