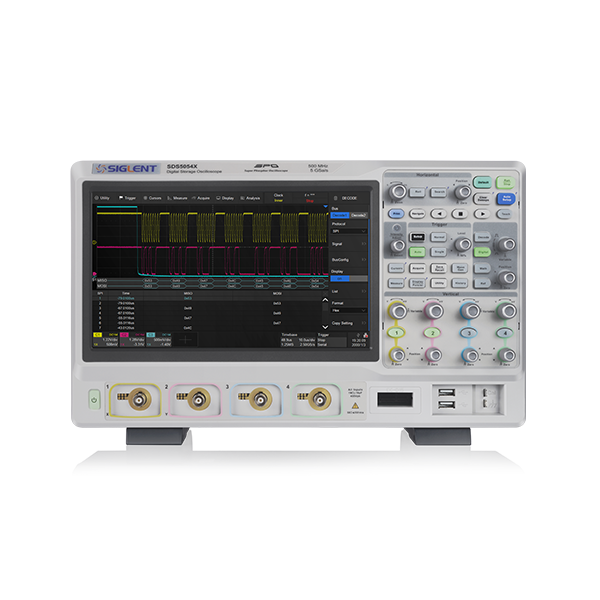

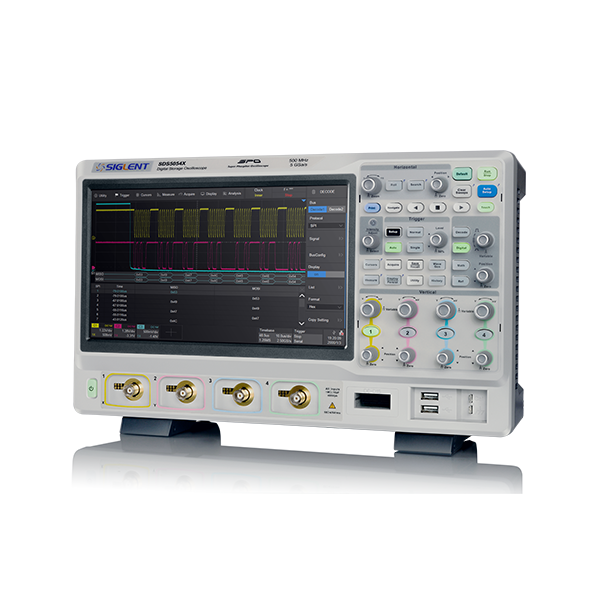

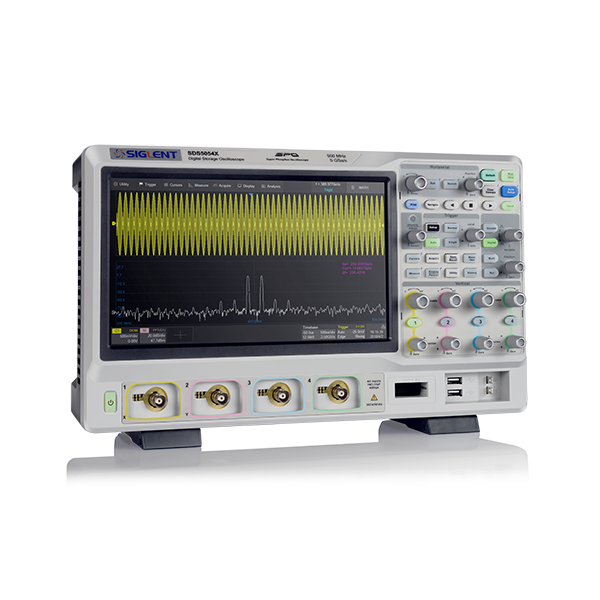

Суперфлуоресцентный осциллограф серии SDS5000X
Основные характеристики: Полоса пропускания 350 МГц, 500 МГц, 1 ГГц. Частота дискретизации в реальном времени 5 ГСА/с. Глубина памяти 250 Мпт. Частота обновления волновых форм 500 000 wfm/s (режим последовательности). Измерение смешанных сигналов (MSO). Модели суперфлуоресцентных осциллографо...
Описание
маркер
Основные характеристики:
Полоса пропускания 350 МГц, 500 МГц, 1 ГГц.
Частота дискретизации в реальном времени 5 ГСА/с.
Глубина памяти 250 Мпт.
Частота обновления волновых форм 500 000 wfm/s (режим последовательности).
Измерение смешанных сигналов (MSO).
Модели суперфлуоресцентных осциллографов серии SDS5000X:
| Модель | Аналоговая полоса пропускания | Каналы | Частота дискретизации в реальном времени | Глубина памяти | Частота обновления формы волны |
| SDS5104X | 1GHz | 4 + EXT | 5 GSa/s | 250 Mpts | 500,000 wfm/s |
| SDS5054X | 500MHz | 4 + EXT | 5 GSa/s | 250 Mpts | 500,000 wfm/s |
| SDS5034X | 350MHz | 4 + EXT | 5 GSa/s | 250 Mpts | 500,000 wfm/s |

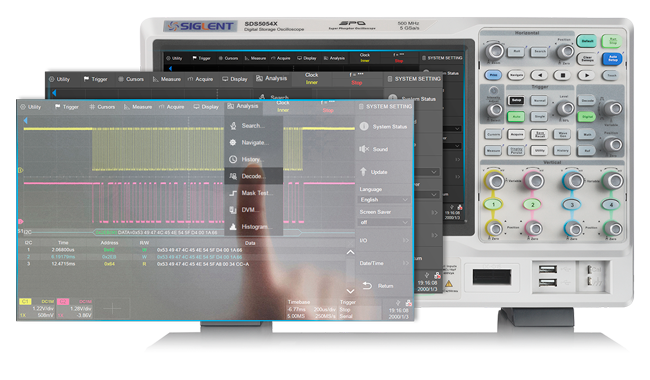

Мультитач и дистанционное управление
SDS5000X оснащен 10,1-дюймовым сенсорным экраном, позволяющим быстро регулировать положение осциллограмм, устанавливать триггеры областей, а также выбирать и настраивать параметры. SDS5000X поддерживает десятки измерений параметров, выбор которых с помощью традиционных ручек занял бы много времени; выбор с помощью сенсорного экрана экономит время и силы. Кроме того, SDS5000X поддерживает внешние мыши и клавиатуры.

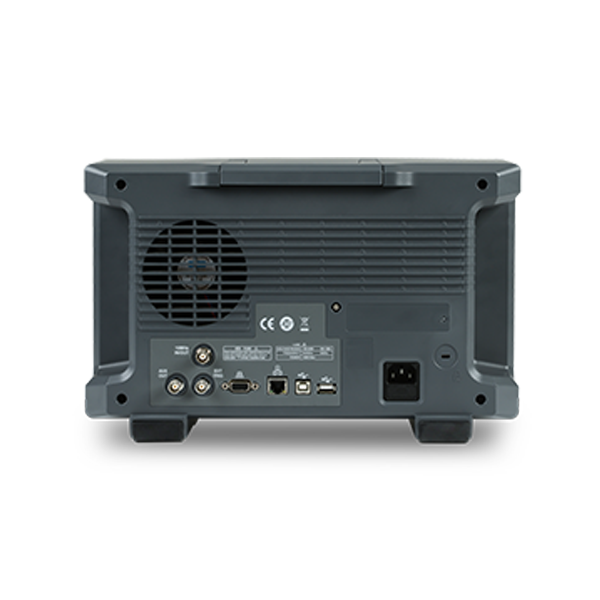

Удаленное управление через Интернет (Веб-сервер) позволяет дистанционно управлять осциллографом без необходимости установки драйверов большого объема. Результаты измерений можно демонстрировать через задний VGA-интерфейс. В то же время SDS5000X оснащен бесплатным верхним машинным программным обеспечением, поддерживающим команды программирования SCPI.

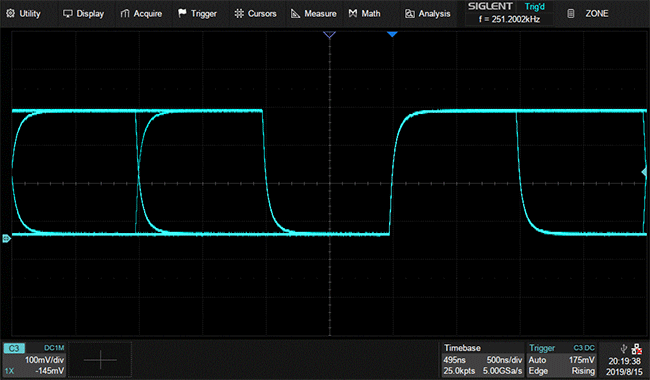

Богатое разнообразие типов триггеров
SDS5000X поддерживает до 11 интеллектуальных типов триггеров, способных быстро запускать сигналы с различными характеристиками. Например, триггер с заниженной амплитудой (Вокруг) может быстро сработать при заданном значении амплитуды.
При использовании традиционных типов триггеров для специальных сигналов может потребоваться около 20 шагов настройки. Поэтому в SDS5000X ко всем типам триггеров добавлена функция зонального триггера. Сложные сигналы можно запустить в один шаг, просто нарисовав область срабатывания.
Источники запуска, поддерживаемые SDS5000X, включают 4 аналоговых канала, 16 цифровых каналов, EXT, EXT/5, линия AC.

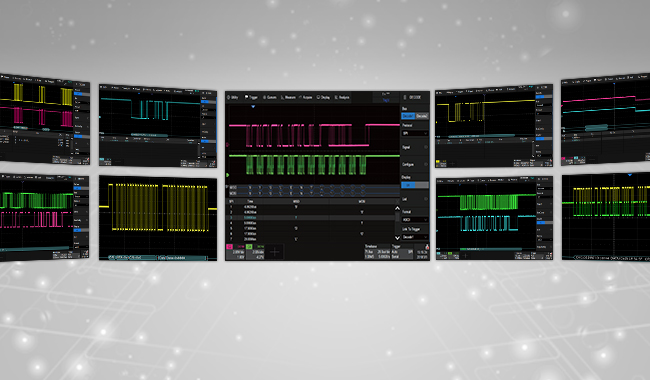

Триггирование и декодирование последовательных протоколов, охватывающих различные отрасли промышленности
SDS5000X предлагает различные триггеры и декодирование последовательных протоколов, охватывающие множество отраслей промышленности.
| I2C, SPI | Триггер и декодирование последовательного протокола для встраиваемых систем |
| UART | Триггерная обработка и декодирование последовательного протокола для ПК |
| CAN, CAN FD, LIN, FlexRay | Триггер и декодирование последовательного протокола для автомобильной промышленности |
| I2S | Триггирование и декодирование последовательных протоколов аудиосистем |
| MIL-STD 1553B | Триггирование и декодирование последовательных протоколов систем авионики |
Мощные измерительные функции
В настоящее время SDS5000X поддерживает более 55 измерений параметров. Расширенные функции измерения позволяют одновременно измерять до 12 параметров и отображать тенденции изменения значений параметров в виде графиков трендов. При включенной функции статистики можно отобразить текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение и количество статистических измерений. Распределение значений параметров может быть наглядно представлено в виде гистограмм. Например, при измерении джиттера синхронизации можно непосредственно увидеть распределение джиттера.
Если необходимо измерить определенную область, можно воспользоваться функцией порогового измерения, а затем переместить курсор для выбора области.
Выбор источника измерительного сигнала включает аналоговые и цифровые каналы, а также сигналы после Zoom, осциллограммы MATH и осциллограммы Ref.
Осциллограф все в одном
SDS5000X объединяет в себе множество функций, экономя место и обеспечивая большую ценность для пользователей.
16-канальный логический анализатор.
Модуль источника изолированного сигнала 25 МГц, который можно использовать с функцией построения диаграммы Боде для тестирования отклика петли питания.
Тестирование шаблонов.
Цифровой мультиметр.
Функция построения диаграммы Боде.
