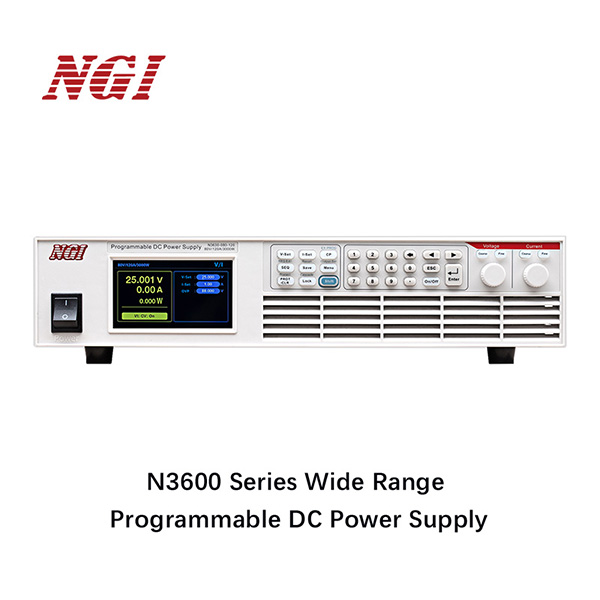

Серия N3600 Широкодиапазонный программируемый источник постоянного тока
N3600 series is developed based on NGI’s years of experience in test for battery fluctuation simulation test, battery charger, high voltage diode, electrolytic capacitor, electromechanical control, ATE test system, etc.
It is a high-voltage wide-range programmable DC power supply. According to different test environments in the fields of lab test, system integration test, and mass production line, NGI has made a number of optimization designs based on the international advanced technology.N3600 series is a market leader in similar products in terms of reliability, maintainability and safety.
Описание
маркер
Серия N3600 разработана на основе многолетнего опыта компании NGI в проведении тестов для имитации колебаний батарей, зарядных устройств для батарей, высоковольтных диодов, электролитических конденсаторов, электромеханического управления, систем тестирования ATE и других областей.Это программируемый источник постоянного тока с высоким напряжением и широким диапазоном. В зависимости от различных условий испытаний в лабораторных тестах, тестах системной интеграции и на производственных линиях, NGI внесла ряд оптимизационных решений, основанных на передовых международных технологиях. Серия N3600 является лидером на рынке подобных продуктов по надежности, удобству обслуживания и безопасности.
Широкодиапазонный программируемый источник постоянного тока NGI 3600
Области применения
1. Новые энергетические области, такие как литий-ионные батареи, фотоэлектрические системы, водородное топливо, системы управления энергосбережением (BMS) и др.
2. Гражданские области, такие как бытовая техника, потребительская электроника, связь и др.
3. Лабораторные и производственные ATE автоматизированные тестовые системы
4. Автомобильные области, такие как BMS, преобразователи DC-DC, автомобильная электроника и др.
5. Тестирование и питание авиационно-космической электроники
6. Промышленная автоматизация, включая контроллеры, приводы, серверы, роботы и др.
Особенности
* Диапазон напряжения: 16В-1200В* Диапазон тока: 5А-1500А
* Диапазон мощности: 800Вт-9кВт* Работа нескольких устройств в каскадном режиме, до 90 кВт
* Режимы CC, CV и CP* Функция последовательного тестирования (SEQ), до 100 файлов последовательностей, до 100 шагов в каждом файле
* Редактируемая скорость нарастания/спада
* Удобный HMI (интерфейс человек-машина) на ЖК-экране
* Оснащен ЖК-экраном, цифровыми кнопками и ручкой для поддержки локальной работы
* Внешний рассеиватель для защиты источника питания и устройства под испытанием (DUT)
* Стандартный корпус 19 дюймов, доступен для настольной или стоечной установки
* Встроенный интерфейс связи RS232/LAN
* Множество функций защиты: OCP, OVP, UVP, OTP, OPP, сигнализация об ошибках управления периферийными устройствами
* Интерфейс аналогового программирования (APG), интерфейс мониторинга тока, функция удаленного триггера для реализации сложного управления и мониторинга
Функции и преимущества

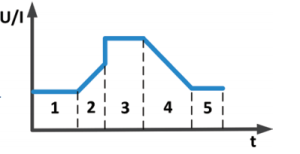

Функция SEQ
Функция SEQ обеспечивает настройку выходного напряжения, выходного тока, скорости изменения напряжения, скорости изменения тока и времени удержания для одного шага.
Широкодиапазонный программируемый источник постоянного тока NGI 3600
Напряжение до 1200 В, повышающее безопасность испытаний высокого напряжения
Серия N3600 поддерживает напряжение до 1200 В. В таких областях, как светодиоды, аккумуляторы, преобразователи DC/DC и других отраслях, высокое напряжение является базовой потребностью источников питания. Помимо перечисленных отраслей, серия N3600 также может применяться для специальных испытаний с чрезвычайно высокими требованиями к напряжению.Безопасность испытаний высокого напряжения всегда была заботой инженеров. NGI уделяет внимание деталям, таким как конструкция безопасных клемм, чтобы обеспечить безопасность проведения испытаний.
Широкий диапазон для экономии стоимости покупкиМаксимальная мощность
серии N3600 не является результатом умножения максимального напряжения на максимальный ток. Возьмем, к примеру, модель N3630-240-060. Максимальная мощность составляет 3 кВт, при этом максимальное напряжение 240 В и максимальный ток 60 А. Одна модель может заменить два или более обычных источников питания.
Широкодиапазонный программируемый источник постоянного тока NGI 3600
Функция внешнего рассеивателя энергииПри использовании N3600 для питания индуктивных нагрузок, таких как двигатели, пользователи нажимают кнопку ВКЛ/ВЫКЛ на передней панели N3600 для прекращения подачи питания. В этот момент двигатель может вернуть напряжение, превышающее установленное значение N3600, что может повредить как N3600, так и двигатель. Пользователи могут подключить нагрузку к N3600 в качестве рассеивателя энергии. Установленное напряжение нагрузки должно быть на некоторое значение выше установленного напряжения N3600. Когда установленное напряжение нагрузки выше установленного напряжения N3600, нагрузка не будет работать. Если напряжение, возвращаемое двигателем, превышает установленное напряжение нагрузки, нагрузка начинает работать для защиты N3600 и контроллера двигателя.
Широкодиапазонный программируемый источник постоянного тока NGI 3600

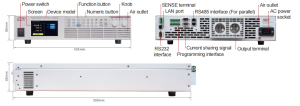

Dimension
Широкодиапазонный программируемый источник постоянного тока NGI 3600
| Model | N3608-080-060 | N3612-080-060 | N3612-240-030 | N3618-016-250 | N3618-080-120 |
| Voltage | 0-80V | 0-80V | 0-240V | 0-16V | 0-80V |
| Current | 0-60A | 0-60A | 0-30A | 0-250A | 0-120A |
| Power | 800W | 1200W | 1200W | 1800W | 1800W |
| CV Mode | |||||
| Range | 0-80V | 0-80V | 0-240V | 0-16V | 0-80V |
| Setting Resolution | 1mV | 1mV | 10mV | 1mV | 1mV |
| Setting Accuracy (23±5ºC) | 0.05%+0.05%F.S. | ||||
| CC Mode | |||||
| Range | 0-60A | 0-60A | 0-30A | 0-250A | 0-120A |
| Setting Resolution | 1mA | 1mA | 1mA | 10mA | 10mA |
| Setting Accuracy (23±5ºC) | 0.1%+0.1%F.S. | ||||
| Voltage Measurement | |||||
| Range | 0-80V | 0-80V | 0-240V | 0-16V | 0-80V |
| Readback Resolution | 1mV | 1mV | 10mV | 1mV | 1mV |
| Readback Accuracy (23±5ºC) | 0.05%+0.05%F.S. | ||||
| Temperature Coefficient | 50ppm/ºC | ||||
| Current Measurement | |||||
| Range | 0-60A | 0-60A | 0-30A | 0-250A | 0-120A |
| Readback Resolution | 1mA | 1mA | 1mA | 10mA | 10mA |
| Readback Accuracy (23±5ºC) | 0.1%+0.1%F.S. | ||||
| Temperature Coefficient | 50ppm/ºC | ||||
| Line Regulation | |||||
| Voltage | ≤0.01% | ||||
| Current | ≤0.05% | ||||
| Load Regulation | |||||
| Voltage | ≤0.05% | ||||
| Current | ≤0.05% | ||||
| Dynamic Characteristics | |||||
| Voltage Rise Time (no load) | ≤20ms | ≤20ms | ≤60ms | ≤10ms | ≤20ms |
| Voltage Rise Time (full load) | ≤500ms | ≤300ms | ≤500ms | ||
| Voltage Fall Time (no load) | ≤700ms | ≤700ms | ≤300ms | ≤50ms | ≤700ms |
| Voltage Fall Time (full load) | ≤20ms | ≤20ms | ≤50ms | ≤5ms | ≤20ms |
| Transient Recovery Time | The recovery time of load varying from 10% to 90% and output voltage recovering within 0.5% of rated voltage is less than 20ms. | ≤80ms | ≤20ms | ||
| Output Ripple(20Hz-20MHz) | |||||
| Voltage Ripple (P-P) | ≤300mVp-p | ≤300mVp-p | ≤400mVp-p | ≤400mVp-p | ≤400mVp-p |
| Others | |||||
| Efficiency | 90%(Typical) | ||||
| Interface | RS232/LAN | ||||
| Communication Response Time | ≤5ms | ||||
| AC Input | Single phase, please refer to the voltage mark at the rear panel. | ||||
| Temperature | Operating temperature: 0ºC~40ºC, storage temperature: -20ºC~60ºC | ||||
| Operating Environment | Altitude <2000m, relative humidity: 5%~90%RH(non-condensing), atmospheric pressure: 80~110kPa | ||||
| Net Weight | Approx. 15.5kg | 16.5kg | 18kg | ||
| Dimension | 2U, 88.0(H)*482.0(W)*550.0(D)mm | ||||
