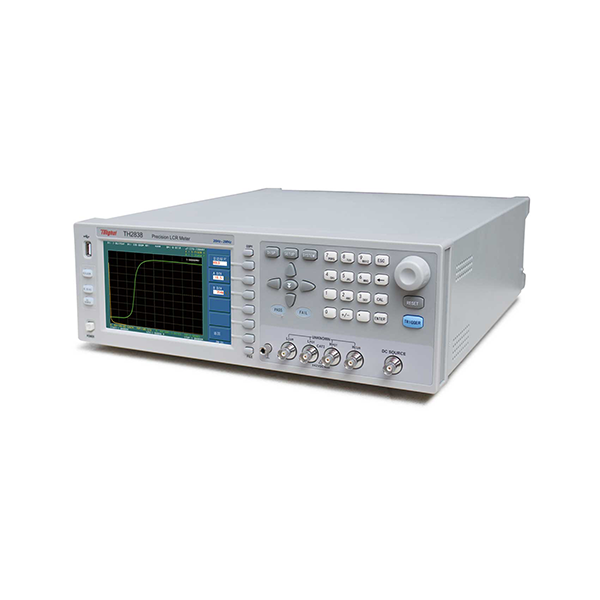

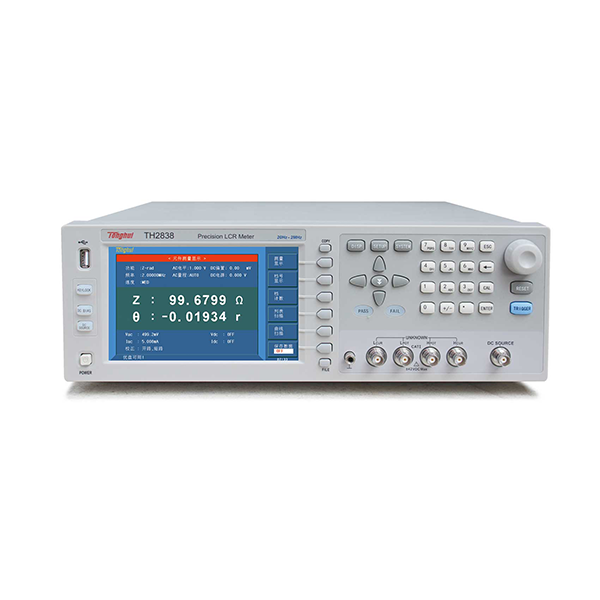

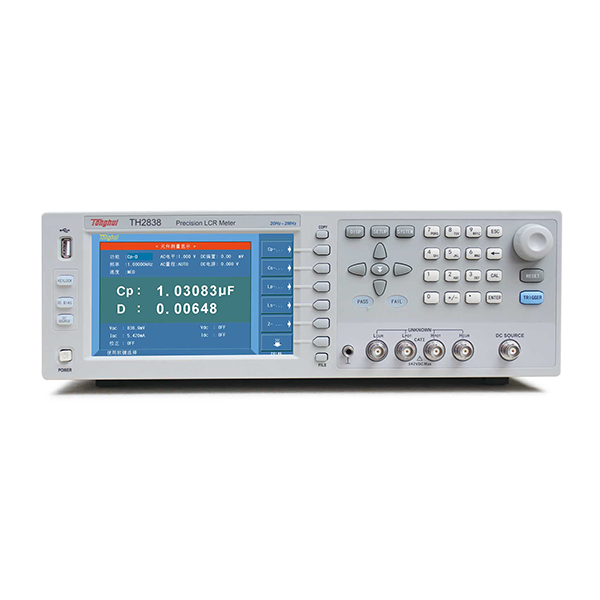

Прецизионный цифровой мост LCR TH2838

Частота 20 Гц-2 МГц. Базовая точность: 0,05%. Технология моста автобаланса. Сигнал переменного тока: 5 мВ-2 В. Смещение постоянного тока: 0+/-10 В, 0+/-100 мА. Функции: ■ Высокая точность:использование технологии моста с автоматической балансировкой, 4-контактная пара. ■ Высокая стабильность ...

Отправить заявку



Описание

маркер

Частота 20 Гц-2 МГц.

Базовая точность: 0,05%.

Технология моста автобаланса.

Сигнал переменного тока: 5 мВ-2 В.

Смещение постоянного тока: 0+/-10 В, 0+/-100 мА.

Функции:

■ Высокая точность:использование технологии моста с автоматической балансировкой, 4-контактная пара.

■ Высокая стабильность и стабильность:до 15 диапазонов.

■ Высокая скорость:до 5,6 мс.

■ Высокое разрешение:7 дюймов, 800×600.

Высокая мощность:

Источник сигнала:напряжение до 20 В среднеквадратичное значение (только TH2838H).

Ток до 100 мА (только TH2838H).

Смещение постоянного тока:напряжение до±40 В (только TH2838H).

Ток до 100 мА.

До 120 А при управлении 6 комплектами постоянного тока серии TH1778.

Источник тока смещения с помощью внешнего интерфейса смещения постоянного тока.

Независимый источник напряжения: программируемый выход ±10 В (только TH2838H).

■ Функция развертки списка по 201 пункту.

■ Многопараметрическая функция графического развертки.

■ Арифметические операции.

■ Сортировка 10 бункеров, результат сортировки со звуковой и световой сигнализацией.

■ Огромное пространство для хранения:

Внутренние:100 групп файлов настроек, 10 групп файлов изображений gif; Внешние:100 групп файлов настроек через USB-накопитель

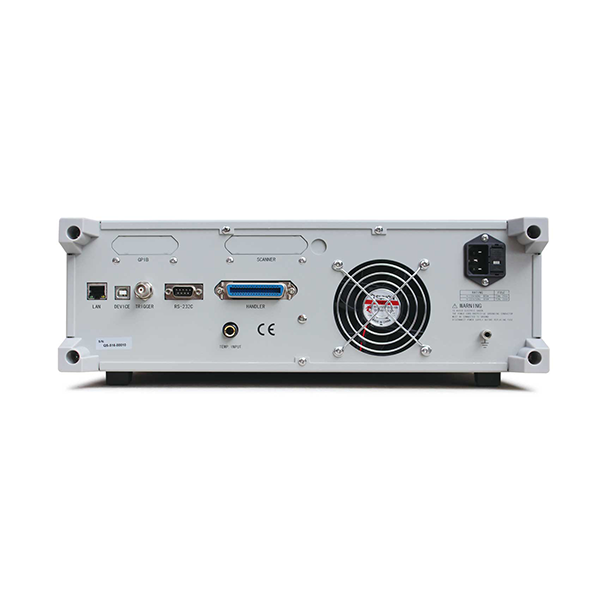

■ Богатые интерфейсы:USB-хост, USB-устройство, локальная сеть, ручка, GPIB (опционально), SCANER (опционально), внешний интерфейс управления DC BIAS.

■ Высокая совместимость:поддержка команд SCPI, совместимость с KEYSIGHT E4980A, E4980AL, HP4284A и т. д.

Краткое введение:

TH2838/TH2838H/TH2838A - это тестер импеданса нового поколения, использующий самую передовую теорию мостов автоматической балансировки в мире на сегодняшний день. Обладая базовой точностью 0,05%, скоростью до 5,6 мс, диапазоном частот 20 Гц-2 МГц и диапазоном тестирования импеданса до 1 ГОм, этот новый тестер импеданса может удовлетворить все требования к компонентам и материалам, особенно для тестирования конденсаторов с низким коэффициентом D и катушки индуктивности с высокой добротностью. расширить нижний предел испытания на низком импедансе в 10 раз, чем у тестеров с пятипарной конфигурацией.

TH2838/TH2838H/TH2838A поддерживает тестовый сигнал переменного тока 20 В переменного тока и смещение 40 В постоянного тока, недавно добавленный улучшенный список многопараметрических списков / графический анализ поможет клиентам расширить возможности комплексной оценки компонентов.

TH2838/TH2838H/TH2838A является мощным инструментом для проектирования, экспертизы, контроля качества и производственных испытаний электронных компонентов. Его превосходные характеристики и функции обеспечивают мощный инструмент для проектирования и разработки схем, а также для исследований и разработок материалов (электронных и неэлектронных материалов).

TH2838/TH2838H/TH2838A может проводить различные испытания коммерческих стандартов и военных стандартов, таких как IEC и MIL.

Применение:

1.Пассивный компонент:

Оценка параметров импеданса и анализ характеристик конденсатора, катушки индуктивности, магнитопровода, резистора, пьезоэлектрических устройств, трансформаторов, компонентов микросхем и сетевых компонентов.

2.Полупроводниковый компонент:

Испытание паразитных параметров и анализ драйвера светодиодов интегральная схема C-VDC особенности варакторов Анализ паразитных параметров транзисторов или интегральных схем.

3.Другие компоненты:

Оценка импеданса печатных плат, реле, переключателей, кабелей, батареек.

4.Диэлектрический материал:

Оценка диэлектрической проницаемости и угла потерь пластмасс, керамики и других материалов.

5.Магнитные материалы:

Оценка магнитной проницаемости и угла потерь ферритов, аморфных тел и других магнитных материалов.

6.Полупроводниковые материалы:

Диэлектрическая постоянная, электропроводность и C-V характеристики полупроводниковых материалов Жидкокристаллическая ячейка диэлектрической постоянной, упругой постоянной и C-V характеристик жидкокристаллической ячейки.

Спецификации:

Модель		TH2838A	TH2838	TH2838H
Частота испытаний		20Hz-1MHz	20Hz-2MHz
Базовая точность		0.05%
AC Singal	Voltage	5mVrms to 2Vrms		Max 20Vrms
	Current	50μArms to 100mArms		Max 100mArms
DC Bias	Voltage	0V to +/-10V		0V to +/-40V
	Current	0mA to +/-100mA
Внешнее смещение постоянного тока		Max 120A by 6 sets of TH1778
Независимый источник напряжения		N/A		-10V to +10V
