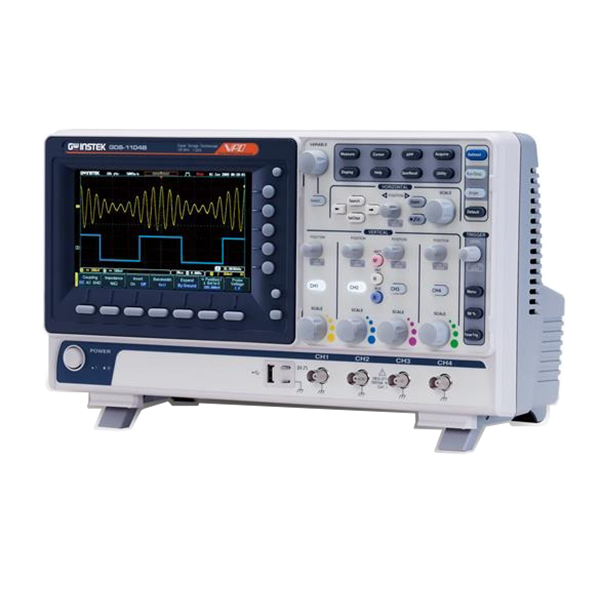

Осциллографы серии GDS-1000B (GDS-1102B, GDS-1072B, GDS-1074B, GDS-1104B, GDS-1202B)
· 200 МГц/100 МГц с двумя вариантами полосы пропускания · Максимальная частота дискретизации в реальном времени 1 Гвыб/с · Длина записи 10 М на канал · 7-дюймовый ЖК-дисплей, 256-цветный дисплей · Отображение сигнала в частотной области 1 млн тонн БПФ · Настройка горизонтального/вертикал...
Описание
маркер
· 200 МГц/100 МГц с двумя вариантами полосы пропускания
· Максимальная частота дискретизации в реальном времени 1 Гвыб/с
· Длина записи 10 М на канал
· 7-дюймовый ЖК-дисплей, 256-цветный дисплей
· Отображение сигнала в частотной области 1 млн тонн БПФ
· Настройка горизонтального/вертикального/спускового механизма сбрасывается на ноль с помощью одной клавиши
· Максимальная скорость обновления осциллограммы составляет 110 000 осциллограмм/с
| Model | bandwidth | Sample rate | Storage depth | Number of channels | Interfaces are standard |
| GDS-1102B | 100MHz | 1GSa/s | per channel 10M | 2 | USB |
| GDS-1104B | 100MHz | 1GSa/s | per channel 10M | 4 | USB/LAN |
| GDS-1202B | 200MHz | 1GSa/s | per channel 10M | 2 | USB |
Осциллографы серии GDS-1000B обеспечивают полосу пропускания до 200 МГц, длину записи 10 МБ на канал, частоту обновления осциллограмм до 110 000 раз в секунду и анализ спектра БПФ до 1 млн точек. Эти мощные функции собраны в осциллографе серии 1000, что делает GDS-1000B исключительным захватом, отображением, анализом и другими возможностями, обеспечивая надежную поддержку основных измерений!
До 110 000 раз обновления осциллограмм в секунду
Несмотря на то, что осциллограф серии GDS-1000B является базовым осциллографом общего назначения, представленным на рынке, он имеет частоту обновления сигнала до 110 000 раз в секунду, и пользователь может вводить быстрый сигнал несущей FM, как показано на рисунке. Однако это не относится к осциллографу GDS-1000B, который не только плавно отображает изменения модуляции сигнала, но и отображает детали изменений в иерархическом порядке. Инженеры могут легко понять проблемы цепей даже при измерении непредсказуемых и быстро меняющихся сигналов.
Он имеет 256-экранный дисплей в оттенках серого
Осциллографы серии GDS-1000B могут отображать 256 цветовых уровней в технологии отображения осциллограмм. В мире измерений разнообразных сигналов он может очерчивать богатые иерархические изменения, как будто способность аналоговых осциллографов к отображению в очередной раз проявляется.
При вводе многоуровневого сигнала изображения осциллограф GDS-1000B с отображением 256 цветовых уровней может четко выражать кластерный сигнал и отображать детали уровня яркости с 256 изменениями цветового уровня, что придает скучной монохромной форме сигнала богатую жизненную силу, что является бесконечным измерительным шармом, который GDS-1000B обеспечивает в каскаде осциллографа общего назначения.
Независимая длина памяти 10 МБ на канал
Осциллограф GDS-1000B имеет независимую длину памяти 10 Мбайт на канал, что позволяет легко улавливать детали сигнала при выполнении основных измерительных задач, а когда пользователь вводит длинную последовательность синусоидальных сигналов, осциллограф GDS-1000B все еще может четко отображать детали синусоидального сигнала при усилении сигнала до 20 нс/дел.
Режим анализа математической выборки 1M БПФ
Осциллографы серии GDS-1000B имеют режим сбора данных о длине памяти 1 МБ в режиме математического анализа быстрого преобразования Фурье.
В традиционной серии цифровых осциллографов режим БПФ обычно имеет длину захвата только 1000 точек, поэтому производительность режима в частотной области менее способна показать детали распределения интенсивности каждого спектра, но на сегодняшний день осциллограф серии GDS-1000B является первым,
в котором предусмотрен режим отображения точки захвата 1 М, который может не только четко отображать детали отображения спектра. Но также добавьте частоту обновления осциллограмм до 110 000 раз в секунду.
Это делает режим анализа БПФ таким же быстрым и точным, как и использование анализатора спектра в реальном времени, что значительно улучшает возможности обработки сигналов осциллографом в частотной области.
