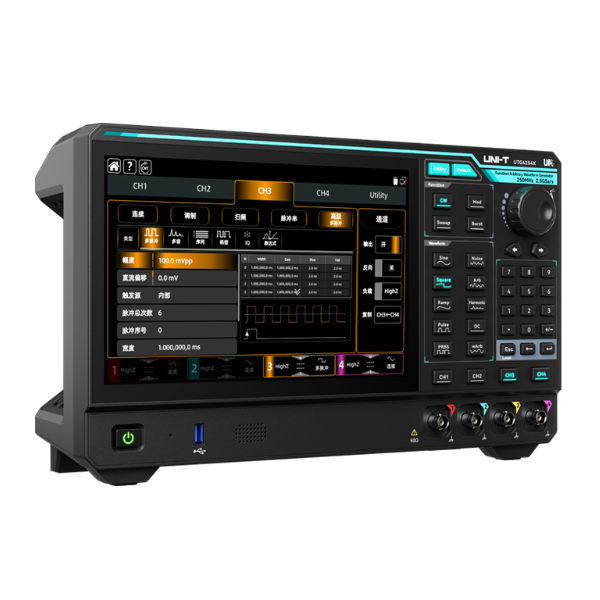

Многофункциональный генератор смешанных сигналов серии UTG4000X

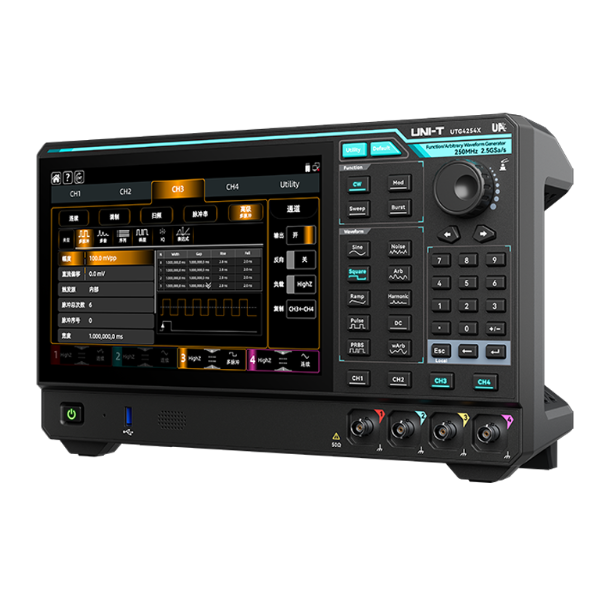

Серия UTG4000X — это многофункциональный генератор смешанных сигналов, охватывающий основные сценарии тестирования. Предлагаются три модели: 250 МГц, 160 МГц и 100 МГц, включающие 10 режимов работы, в том числе генератор функций, генератор произвольных сигналов, генератор импульсов, генератор гармоник, модулятор и частотный счетчик. Он отличается разрешением по частоте 1 мкГц и амплитуде 1 мВ, максимальной длиной произвольного сигнала 128 Мточек/канал и частотой дискретизации в реальном времени 2,5 Гвыб/с. Четырехканальная независимая конструкция поддерживает произвольное соединение, объединение и отслеживание сигналов и оснащена 10,1-дюймовым емкостным сенсорным экраном. Он включает в себя мощные расширенные функции обработки сигналов, поддерживающие многоимпульсное тестирование, вывод IQ-сигнала, вывод последовательности, вывод шаблонов, многотональный вывод и вывод экспрессии. Уникальный встроенный редактор выражений позволяет генерировать сложные сигналы с использованием математических формул без подключения к компьютеру, обеспечивая “безграничные возможности для создания волновых форм, свободу для инноваций”, сокращая время тестирования с часов до минут, упрощая процесс тестирования и способствуя инновациям.
Описание
маркер
Серия UTG4000X — это многофункциональный генератор смешанных сигналов, охватывающий основные сценарии тестирования. Предлагаются три модели: 250 МГц, 160 МГц и 100 МГц, включающие 10 режимов работы, в том числе генератор функций, генератор произвольных сигналов, генератор импульсов, генератор гармоник, модулятор и частотный счетчик. Он отличается разрешением по частоте 1 мкГц и амплитуде 1 мВ, максимальной длиной произвольного сигнала 128 Мточек/канал и частотой дискретизации в реальном времени 2,5 Гвыб/с. Четырехканальная независимая конструкция поддерживает произвольное соединение, объединение и отслеживание сигналов и оснащена 10,1-дюймовым емкостным сенсорным экраном. Он включает в себя мощные расширенные функции обработки сигналов, поддерживающие многоимпульсное тестирование, вывод IQ-сигнала, вывод последовательности, вывод шаблонов, многотональный вывод и вывод экспрессии. Уникальный встроенный редактор выражений позволяет генерировать сложные сигналы с использованием математических формул без подключения к компьютеру, обеспечивая “безграничные возможности для создания волновых форм, свободу для инноваций”, сокращая время тестирования с часов до минут, упрощая процесс тестирования и способствуя инновациям.

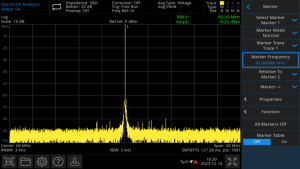

Выходной сигнал непрерывной формы с низким уровнем искажений
Благодаря использованию технологии цифровой выборки, наш выходной сигнал обеспечивает надежные гармонические характеристики с динамическим диапазоном без паразитных составляющих -80 дБн и исключительно низкий уровень джиттера для чистого и стабильного сигнала.
Многофункциональный генератор смешанных сигналов серии UTG4000X

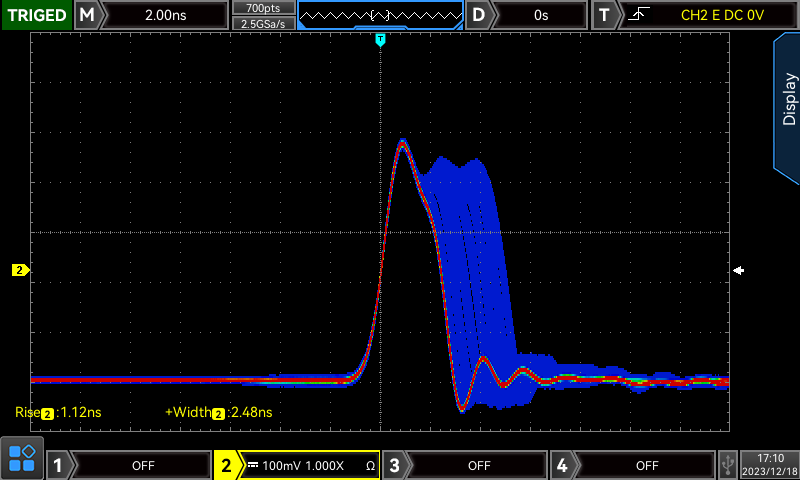

Импульсная волна и быстрое время фронта
Импульсный генератор обеспечивает точную регулировку времени фронта импульса до 2 нс и минимальную ширину импульса ≥3 нс с возможностью точной настройки до 100 пс. Он генерирует высокое содержание гармоник, сопоставимое с специализированными генераторами импульсов, и позволяет независимо устанавливать время фронта для каждого импульса.
Многофункциональный генератор смешанных сигналов серии UTG4000X
Четырехканальный независимый выход
Благодаря четырем полностью независимым каналам этот прибор обеспечивает одновременную подачу высокопроизводительных выходных сигналов для эффективного тестирования нескольких устройств или параллельного тестирования.
Многофункциональный генератор смешанных сигналов серии UTG4000X

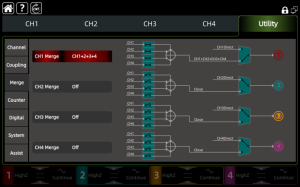

Гибкое соединение и объединение выходов каналов
Каналы могут свободно соединяться с настраиваемыми параметрами частоты, амплитуды и фазы.
Выходы каналов также могут комбинироваться по мере необходимости, например, CH2 = CH1; CH1 = CH1 + CH2 + CH3 + CH4.
Многофункциональный генератор смешанных сигналов серии UTG4000X

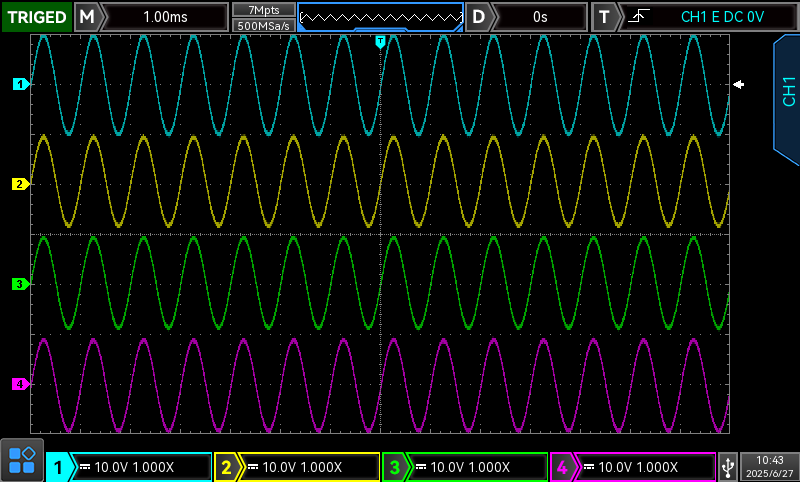

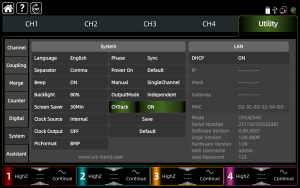

4-канальная синхронизация
Эта функция обеспечивает синхронное управление всеми четырьмя каналами. Настройка одного канала автоматически обновляет настройки остальных трех одновременно.
Многофункциональный генератор смешанных сигналов серии UTG4000X

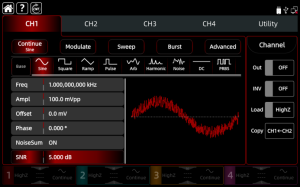

SNR в один клик
Прибор использует метод непрерывного наложения волнового шума. Это позволяет добавлять гауссовский шум к основному сигналу для непосредственной оценки шумоподавляющих свойств устройства.
Многофункциональный генератор смешанных сигналов серии UTG4000X

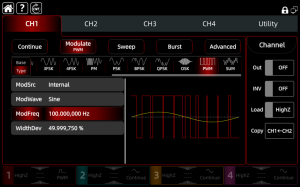

Богатый набор режимов модуляции
Поддерживает выходную модуляцию AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM, всего 15 различных типов.
Многофункциональный генератор смешанных сигналов серии UTG4000X

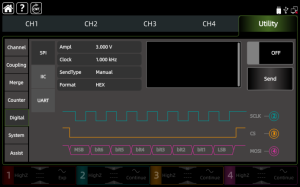

Выход цифрового протокола
Цифровой протокол вывода: SPI, I²C, UART
Многофункциональный генератор смешанных сигналов серии UTG4000X

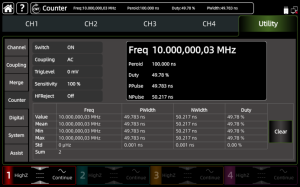

Высокоточный частотомер
Оснащен высокоточным аппаратным частотным счетчиком, способным измерять частоты от 100 мГц до 800 МГц.
Многофункциональный генератор смешанных сигналов серии UTG4000X

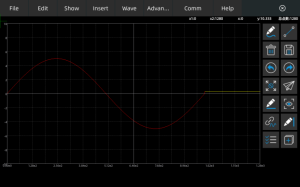

Редактировать произвольные волны
Создавайте и редактируйте любые волновые формы свободно — как непосредственно на приборе, так и на подключенном ПК. Более 200 встроенных волновых форм и интуитивно понятные инструменты для рисования или математических вычислений.
Многофункциональный генератор смешанных сигналов серии UTG4000X

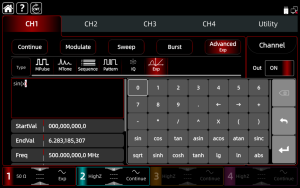

Расширенные функциональные возможности
Новый генератор функциональных/произвольных сигналов поставляется в стандартной комплектации с расширенными возможностями вывода сигналов, включая многоимпульсные, многотональные, последовательные, шаблонные, I/Q и сигналы, основанные на выражении голоса.
Многофункциональный генератор смешанных сигналов серии UTG4000X
Многофункциональный генератор смешанных сигналов серии UTG4000X
