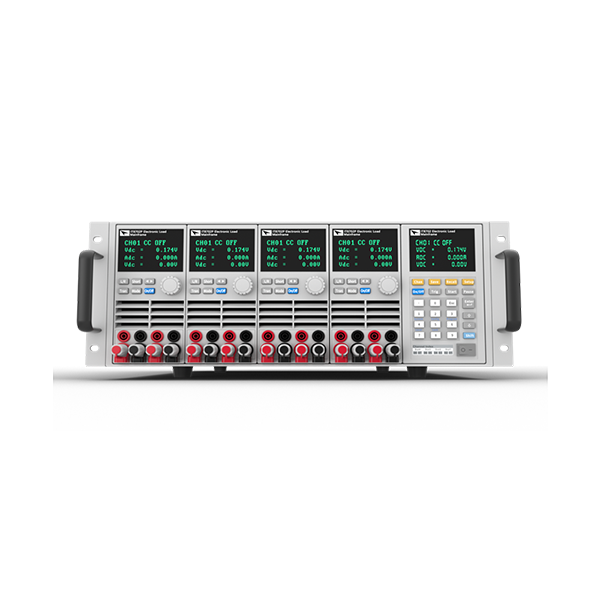

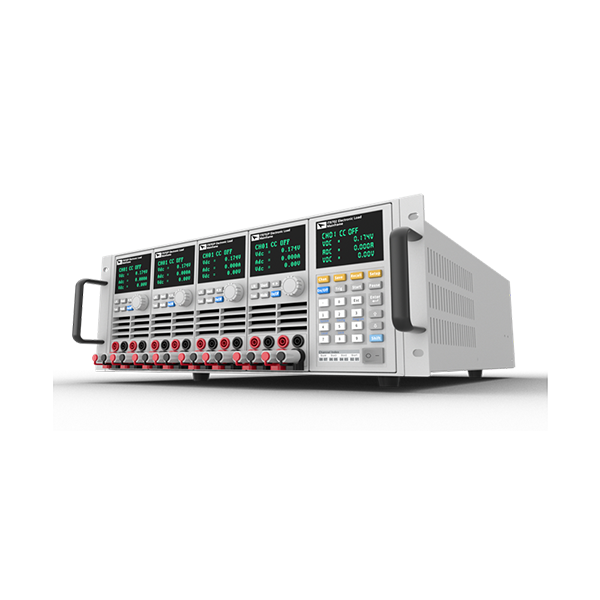

Многоканальная программируемая электронная нагрузка постоянного тока серии IT8700P была усовершенствована и модернизирована на базе IT8700. Он сохраняет оригинальную модульную конструкцию. Один кадр может достигать 8 каналов, а расширенный кадр может достигать 16 каналов. Он оснащен как передн...
Описание
маркер
Многоканальная программируемая электронная нагрузка постоянного тока серии IT8700P была усовершенствована и модернизирована на базе IT8700. Он сохраняет оригинальную модульную конструкцию. Один кадр может достигать 8 каналов, а расширенный кадр может достигать 16 каналов. Он оснащен как передними, так и задними клеммами, которые могут удовлетворить различные требования пользователей к тестированию. Как и IT8700, IT8700P также имеет функции регулировки наклона и редактирования формы сигнала. Кроме того, IT8700P расширил функции, включая ограничение максимального тока, настройку ПЛК и регулировку петли CV. Пользователи могут настроить функцию автоматического тестирования в обновленных 7 режимах работы, что удобно для быстрого и точного тестирования на R&D и производственных линиях. В то же время IT8700P серия имеет полную защиту, такую как OVP, OCP, OPP, OTP и т. Д., Что может предотвратить повреждение или травму, вызванную неправильной работой или факторами окружающей среды.
Особенности продукта:
♦Съемные модули для простой конфигурирования системы.
♦Двухканальный модуль может отображать данные по каждому каналу одновременно.
♦Один кадр до макс. 8 каналов, расширенный кадр до макс. 16 каналов.
♦Функция динамического распределения питания для двух каналов.
♦Произвольный выбор передней/задней клеммы.
♦Пользователи могут настраивать левый и правый модули.
♦7 режимов работы: CC/CV/CR/CP/CV+CC/CR+CC/CW+CC.
♦Скорость петли CV регулируется в соответствии с различными источниками питания.
♦Разрешение и высокая точность до 0,1 мВ/0,1 мА.
♦Измерение пикового тока и пикового напряжения при коротком замыкании.
♦Измерение напряжения и тока, до 50 кГц.
♦Регулируемый наклон нарастания/падения тока.
♦Моделирование различных осциллограмм с нагрузкой в режиме List (Список).
♦Динамический режим до 25 кГц, настройка режима списка 100 кГц.
♦Функция автоматического тестирования может автоматически определять, превышают ли результаты испытаний заданные характеристики.
♦Одновременное выполнение нескольких комплектов электронных нагрузочных модулей.
♦OVP/OCP/OPP/OTP/антиреверсивная защита.
♦Встроенный коммуникационный интерфейс Ethernet/USB/RS232.
Функции и преимущества:

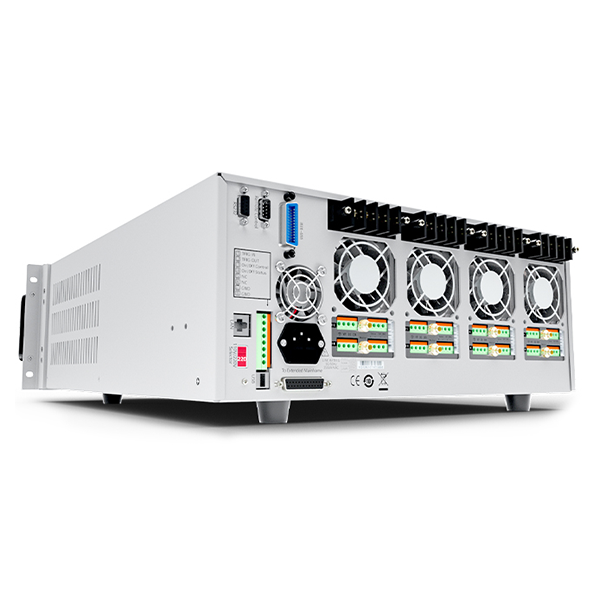

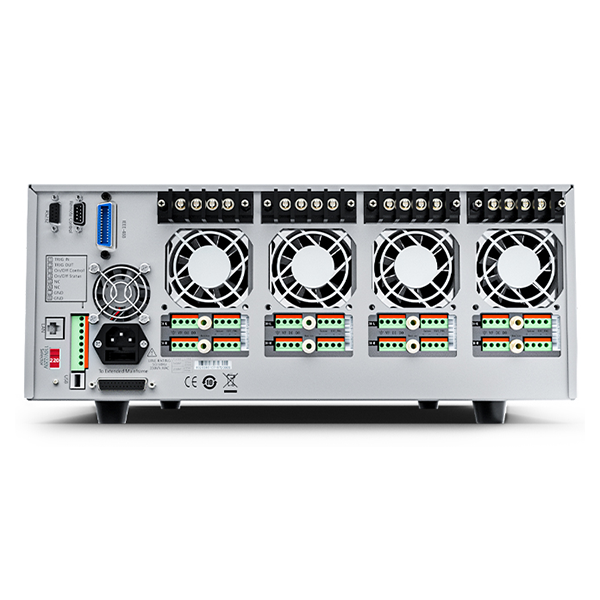

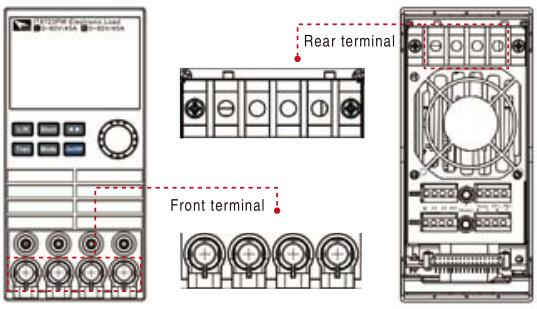

Произвольный выбор передней/задней клеммы.

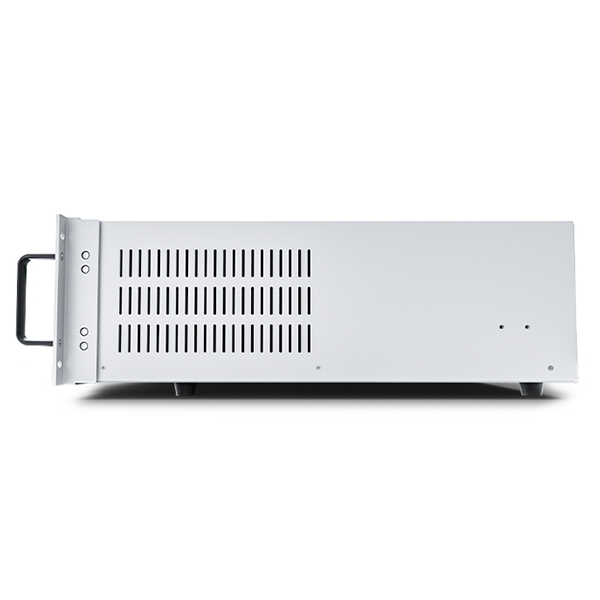

IT8700P оснащен как передними, так и задними клеммами. Оба они могут быть подключены для тестирования. Он соответствует различным требованиям к испытаниям и помогает избежать ошибок в работе, что приводит к повышению эффективности тестирования. В то же время IT8700P имеет высоту всего 4U, что упрощает монтаж в стойку, что хорошо для системной интеграции.

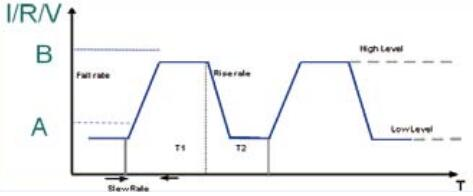

Динамические испытания и контроль:
Работа динамической нагрузки периодически переключается между двумя уровнями. Скорость регулировки и мгновенный отклик источника питания контролируют его форму сигнала выходного напряжения при смешанных изменениях высокого и низкого уровня тока, непрерывного времени и скорости нарастания/спада. Функцию динамического тестирования IT8700P серии можно разделить на непрерывный режим, импульсный режим и режим передачи с переворачиванием.

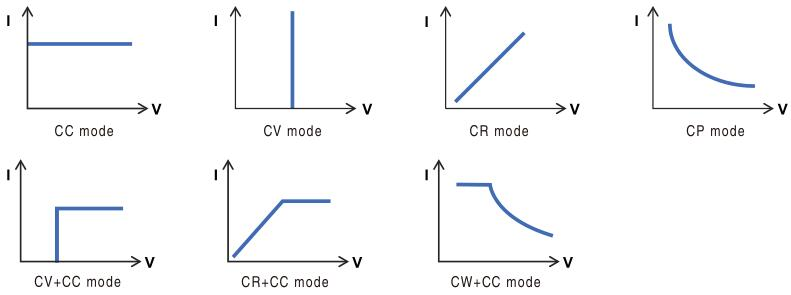

7 режимов работы:
Помимо четырех основных режимов работы CC /C V/C R /CP, в серию IT 8700P включены еще 3 новых составных режима работы: C V + CC /C R + CC /C W + CC. В режиме работы CV/CR/CW можно установить максимальное значение 9/ток (I-Limit). Это позволяет эффективно решить проблему мгновенного импульсного тока во время испытаний и избежать срабатывания защиты, повреждения прибора или любой другой травмы, вызванной возможным промахом работы или факторами окружающей среды. Таким образом, его можно использовать в различных приложениях.
Свободно конфигурируемая модульная архитектура системы:
IT8700P использует модульную конструкцию, которая имеет высокопроизводительный микропроцессор в каждом модуле и основном блоке. Он имеет высокую скорость измерения благодаря параллельной архитектуре. Основной блок управляет каждой моделью синхронно и показывает тестовые значения в режиме реального времени.
| Модель | напряжение | ток | мощность | разрешение | Точность | интерфейс | размер |
| IT8701P | Основной блок управления двухнагрузочным модулем | RS232/USB/Ether Net | 280.2*185.9*544.6(mm) | ||||
| IT8702P | Основной блок управления четырехнагрузочным модулем | RS232/USB/Ether Net | 437*195.1*545(mm) | ||||
| IT8703P | Расширительный блок четырехнагрузочного модуля | 437*195.1*545(mm) | |||||
| IT8722P | CH1:80V；CH2:80V | CH1:20A；CH2:20A | CH1:250W CH2:250W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8722BP | CH1:500VCH2:500V | CH1:15A；CH2:15A | CH1:250W CH2:250W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8723P | CH1:80V；CH2:80V | CH1:45A；CH2:45A | CH1:300W CH2:300W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8731P | 80V | 40A | 200W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8732P | 80V | 60A | 400W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8732BP | 500V | 20A | 300W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8733P | 80V | 120A | 600W | 0.1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) | |
| IT8733BP | 500V | 30A | 500W | 1 mV/0.1mA | ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) | 82*170.5*595.7(mm) |
