Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт) серии FTB9000
· Функция регенеративной нагрузки:
Снижение затрат на электроэнергию и выработку тепла за счет обратной подачи энергии во внутреннюю сеть завода с эффективностью преобразования 95%
· Широкий регион работы:
Сочетает в себе источник питания и электронную нагрузку с возможностью рекуперации энергии для плавного переключения между источником и погружением
· Высокая удельная мощность:
18 кВт/3U с точной выходной мощностью, быстрым откликом и низким уровнем пульсаций
· Программируемая пользователем функция последовательности:
Моделирование перебоев в подаче электроэнергии, падений напряжения и других изменений с помощью 10 файлов последовательностей и 100 шагов в каждом
· Четыре основных режима нагрузки:
Постоянный ток, постоянное напряжение, постоянная мощность и постоянное сопротивление для различных задач тестирования
· Идеально подходит для:
Тестирование двигателей, аккумуляторных батарей, BMS, систем хранения энергии и других приложений
Особенность
· Выходное напряжение: от 80 В до 2250 В;
· Выходной ток: до ±4500 А;
· Выходная мощность: автономная 5 кВт до ±180 кВт, параллельная до ±1800 кВт;
· точность 0,02% 0,02% полной шкалы и 0,1% 0,1% полной шкалы для измерения напряжения и тока соответственно;
· коэффициент мощности 0,99, КПД > 93%;
· Функция регенеративной нагрузки, регенеративная эффективность до 95%;
· Двунаправленная передача энергии, бесшовное переключение между источниками и проходкой;
· Автоматическая компенсация потерь в линии;
· функция CV, CC, CP, CR;
· Приоритетный пуск CV / CC (предотвращает превышение напряжения или тока при включенном выходе);
· Регулируемая скорость нарастания напряжения/тока;
· Функция изменения напряжения; функция заряда/разряда;
· программируемая пользователем функция последовательности;
· Функция имитатора батареи (опционально);
· Поддержка функции моделирования фотоэлектрической батареи (опционально);
· функции защиты OVP, OCP, OPP, OTP, LVP и т.д.;
· Высоковольтные изолированные цифровые, аналоговые, контрольные и управляющие интерфейсы;
· Стандартные порты LAN, USB (последовательный), опционально порты RS485, GPIB или CAN;
· Поддержка протокола SCPI, MODBUS, CAN-OPEN (опционально);
· 18 кВт / 3U высокая удельная мощность, стандартная 19-дюймовая конструкция корпуса.
FTB9000 серия представляет собой регенеративный двунаправленный программируемый источник питания постоянного тока, он является не только автономным двунаправленным источником питания постоянного тока, но также может использоваться в качестве рекуперативной электронной нагрузки для поглощения потребляемой энергии и чистой обратной связи с сетью. Высокоэффективная энергоэффективная обратная связь не только экономит потребление электроэнергии и затраты на рассеивание тепла, но и не мешает работе электросети. Он широко используется в сценариях испытаний высокой мощности, таких как автомобильная электроника, транспортные средства на новых источниках энергии, хранение фотоэлектрической энергии, интеллектуальное промышленное оборудование, моделирование аккумуляторов и т. д.

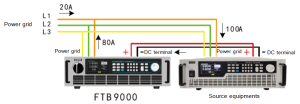

Функция рекуперативной нагрузки
Продукты серии FTB9000 имеют функцию регенеративной нагрузки, которая может возвращать энергию тестируемого устройства обратно в заводскую интрасеть для непосредственного использования, вместо того чтобы рассеивать ее в виде тепловой энергии. Его эффективность преобразования энергии достигает 95%, что позволяет не только значительно снизить затраты на электроэнергию для пользователей, но и избежать использования кондиционеров и других систем охлаждения и снизить уровень шума.
Серия FTB9000 Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт)

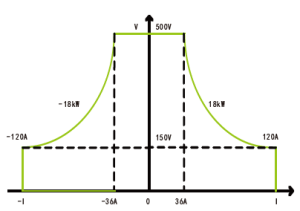

Широкая рабочая зона, работа в двух квадрантах
Серия FTB9000 объединяет в себе два устройства: источник питания (источник) и электронную нагрузку (мойку) с возможностью рекуперации энергии. В то же время эта серия обеспечивает до 3 раз более широкий выходной диапазон, таким образом, можно протестировать больше приложений с использованием одного источника питания, избегая необходимости в нескольких источниках питания.
Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт) серии FTB9000

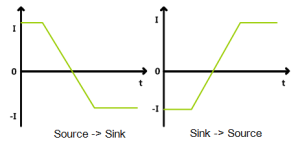

Бесшовное переключение между закупкой и погружением
Когда обычный источник питания постоянного тока и нагрузка переключаются между положительным и отрицательным токами, при 0 А создается короткий шаг, что приводит к прерывистой коммутации тока. FTB9000 не только имеет двухквадрантную рабочую способность, но и обладает способностью к высокоскоростной коммутации тока, что может обеспечить бесшовное соединение между переключением положительного и отрицательного тока, эффективно избежать напряжения или выброса тока, а также широко используется в двигателях, аккумуляторных батареях, BMS и системах хранения энергии.
Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт) серии FTB9000
18 кВт / 3U высокая плотность мощности
Серия FTB9000 обеспечивает высокую плотность мощности 18 кВт / 3U, а также такие характеристики, как точный выходной сигнал, быстрый отклик и низкий уровень шума пульсаций.
Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт) серии FTB9000
Программируемая пользователем функция последовательности
Серия FTB9000 предоставляет пользователям программируемые пользователем функции последовательности для моделирования прерываний питания, мгновенных падений и моделирования других изменений напряжения и тока. Всего 10 файлов последовательностей, каждый файл имеет 100 шагов, поддерживает петлю и связывание для облегчения вывода сложных сигналов.
Функция загрузки
Когда FTB9000 работает как рекуперативная нагрузка, он имеет четыре основных режима работы: постоянный ток, постоянное напряжение, постоянная мощность и постоянное сопротивление, что может удовлетворить широкий спектр потребностей в тестировании.
Функция заряда/разряда аккумулятора
Благодаря своей уникальной двунаправленной конструкции, серия FTB9000 имеет функцию испытания заряда/разряда и подходит для испытаний заряда/разряда различных аккумуляторов и накопителей энергии.

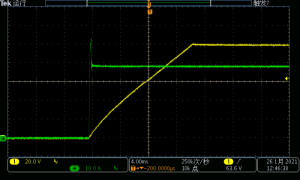

Приоритет CV / CC
Когда источник питания подключен к индуктивной или емкостной нагрузке, это приведет к превышению напряжения или тока, что может привести к срабатыванию защиты тестируемого устройства или даже к повреждению тестируемого устройства в тяжелых случаях. Этот серийный блок питания обеспечивает приоритет CC и функцию приоритета CV, что заставляет блок питания работать в режиме CC или CV в момент включения выхода, эффективно предотвращая превышение тока или напряжения в результате емкостной или индуктивной нагрузки.
Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт) серии FTB9000
Параллель «ведущий-ведомый»
Блок питания серии FTB9000 позволяет параллельно использовать до 10 идентичных блоков между ведущим и ведомым. При параллельной работе ведомые устройства автоматически загружают параметры с ведущего устройства и ток. Блок питания серии FTB9000 не поддерживает последовательный режим «ведущий-ведомый».
Опциональный интерфейс аналогового программирования и мониторинга
В дополнение к передней панели и дистанционному интерфейсному управлению, имеется гальванически изолированный аналоговый интерфейсный терминал, расположенный на задней панели устройства. Он предлагает аналоговые входы для установки напряжения, тока, мощности от 0...100% до управляющих напряжений 0 В... 5 В. Для контроля выходного напряжения и тока существуют аналоговые выходы с напряжением 0 В... 5 В. Кроме того, доступно несколько входов и выходов для управления и мониторинга состояния устройства.
Цифровые интерфейсы
Все модели по умолчанию имеют два цифровых гальванически изолированных цифровых интерфейса, это стандартные LAN и USB (опционально RS485, GPIB, CAN интерфейс). USB, LAN и RS485 могут использоваться для управления и мониторинга устройств либо с помощью языковых команд SCPI, либо по протоколу ModBus RTU, в то время как с GPIB поддерживается только SCPI, с CAN поддерживается только CANopen.
Функция моделирования матрицы фотоэлектрических элементов (опция)
FTB9000 серии встроенных правил испытаний Sandia и EN50530 фотоэлектрических элементов пользователи также могут устанавливать характеристические параметры вольт-амперных элементов фотоэлектрических элементов (Voc, Isc, Vmp, Imp). Затем включите источник питания и выведите вольт-амперную кривую моделируемого массива солнечных батарей на фотоэлектрический инвертор для проверки его статической эффективности MPPT.

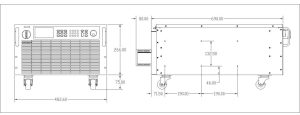

Измерение
Размеры модели 5 кВт ~ 18 кВт:
Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт) серии FTB9000
Размер модели 20 кВт ~ 36 кВт:
Двунаправленный программируемый источник питания постоянного тока (5 кВт ~ ±180 кВт) серии FTB9000
