Генератор сигналов произвольной формы серии SDG7000A
1.Двухканальный дифференциальный/несимметричный выход, 16-битные выходы LVDS/LVTTL цифровой шины (опционально). 2.Высокопроизводительная система дискретизации с частотой дискретизации 5 Гвыб/с и 14-битным разрешением по вертикали. 3.Максимальная полоса пропускания 3,1 ГГц. 4.Генерирует сигнал ...
Описание
маркер
1.Двухканальный дифференциальный/несимметричный выход, 16-битные выходы LVDS/LVTTL цифровой шины (опционально).
2.Высокопроизводительная система дискретизации с частотой дискретизации 5 Гвыб/с и 14-битным разрешением по вертикали.
3.Максимальная полоса пропускания 3,1 ГГц.
4.Генерирует сигнал произвольной формы со скоростью дискретизации 0,01 З/с ~ 2,5 Гвыб/с.
5.Глубина памяти 512 млн точек.
6.Функции сегментированного редактирования / воспроизведения.
7.Генерирует векторные сигналы со скоростью до 500 Мвыб/с.
Обзор продукта:

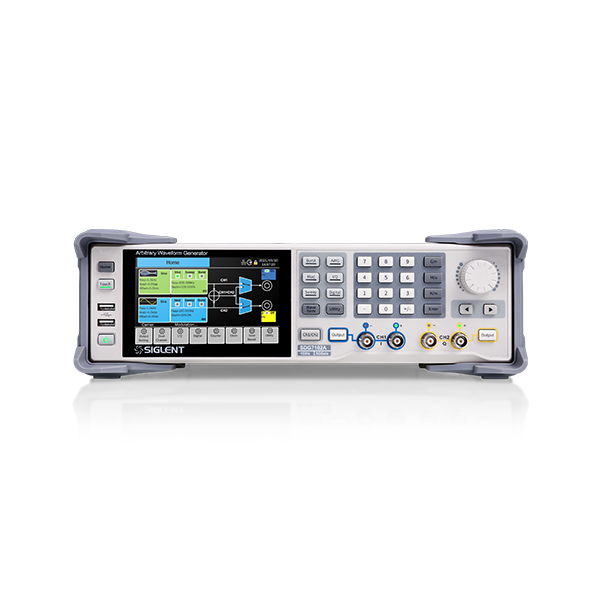

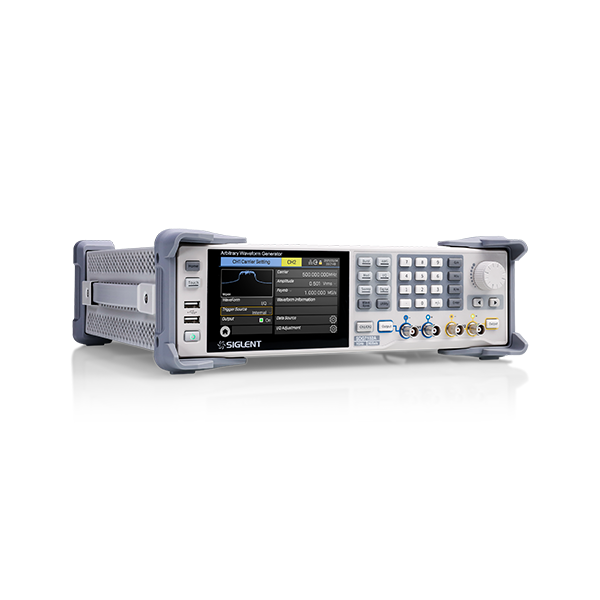

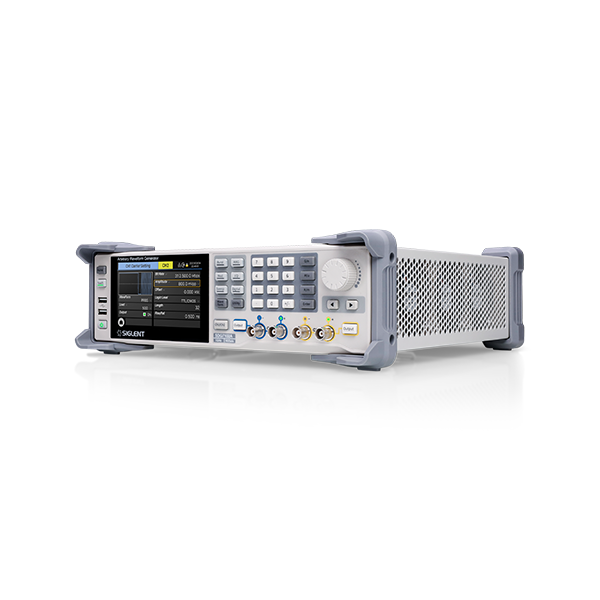

SDG7000A — это семейство двухканальных генераторов сигналов произвольной формы, которые имеют полосу пропускания до 1 ГГц, максимальную частоту дискретизации 5 Гвыб/с и 14-битное разрешение по вертикали. Он может генерировать сигналы произвольной формы по точкам с максимальной частотой дискретизации 2,5 Гвыб./с и векторные сигналы с максимальной скоростью 500 Мвыб./с. Он также имеет возможность генерировать различные сигналы, такие как непрерывная волна, импульс, шум, шаблоны PRBS и 16-битная цифровая шина. Он поддерживает генерацию сложных сигналов, таких как модуляция, свипирование, пакетирование, а также двухканальное копирование/связь/отслеживание и наложение. Выходы выбираются пользователем для дифференциальных или несимметричных соединений и поддерживают максимальный диапазон выходных напряжений ± 24 В. Прибор может обеспечить большую амплитуду на высоких частотах, что устраняет необходимость использования внешнего усилителя мощности в некоторых приложениях и удовлетворяет более широкий спектр требований.
Ключевые особенности:
1.Генерирует импульсы с низким уровнем джиттера с минимальным импульсом 1 нс.
2.ширина и минимальная кромка 500 пс.
3.Полоса пропускания до 1 ГГц и белый гауссов шум с регулируемой полосой пропускания.
4.PRBS до 312,5 Мбит/с.
5.Варианты цифровых шин LVTTL и LVDS для источника цифрового сигнала со скоростью до 1 Гбит/с.
6.Включает популярные типы аналоговой/цифровой модуляции, функции развертки и пакетной модуляции.
7.Расширенные функции двухканальной работы: межканальное отслеживание, сопряжение и копирование.
8.Функция двухканальной суперпозиции.
9.Взаимная модуляция между каналами.
10.Аналоговый выход 24 В между пиками накладывается на смещение ± 12 В постоянного тока для обеспечения максимального диапазона выходных напряжений ± 24 В (48 В).
11.Высокоточный частотомер.
12.5-дюймовый емкостный сенсорный экран с разрешением 800×480.
13.Работа с внешней мышью и клавиатурой.
14.WebServer для удаленного управления приборами без загрузки программного обеспечения.

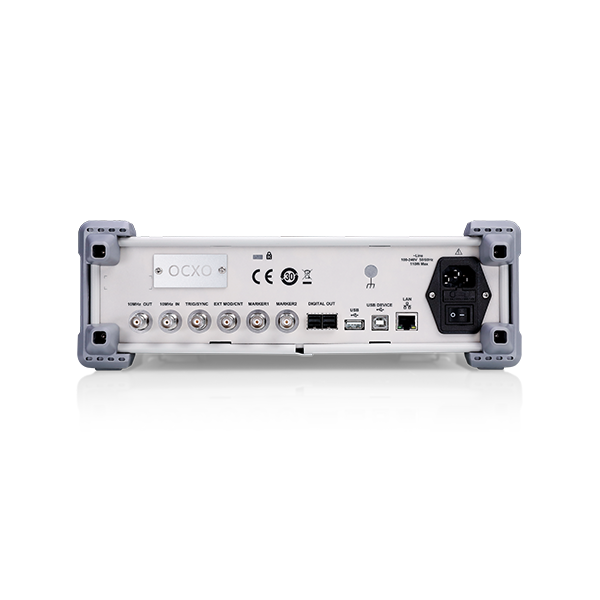

15.Включает входные соединения 10 МГц, выходы 10 МГц, вход/выход запуска и синхронизацию маркера.
16.Полное руководство по управлению SCPI для простой интеграции в испытательные системы.
| Максимальная выходная частота | Максимальная частота дискретизации | Вертикальное разрешение | Длина осциллограммы | Каналами | |
| SDG7032A | 350 MHz | 5 GSa/s | 14 bit | 512 Mpts | 2 Differential/Single-ended |
| SDG7052A | 500 MHz | 5 GSa/s | 14 bit | 512 Mpts | 2 Differential/Single-ended |
| SDG7102A | 1 GHz | 5 GSa/s | 14 bit | 512 Mpts | 2 Differential/Single-ended |
