Генератор сигналов произвольной формы серии AFG-2000 (AFG-2225, AFG-2005)
· Полностью цифровой синтезирующий сигнал 0,1 Гц ~ 5/12/25 МГц, разрешение 0,1 Гц
· Встроенные стандартные формы сигналов: синусоида, прямоугольная волна, треугольная волна, шумовая волна и произвольная волна
· Редактирование сигналов произвольной формы с частотой дискретизации 20 Мвыб/с, 10-битным вертикальным разрешением и длиной записи 4k точек
· Регулировка коэффициента заполнения прямоугольной волны 1% ~ 99%
· Полностью цифровая конструкция управления с функцией обрезки ручек
· 3,5-дюймовый трехцветный ЖК-дисплей с амплитудой, смещением по постоянному току и другими ключевыми настройками одновременно
· Модуляция сигнала, развертка и подсчет частот AM/FM/FSK (только для серии AFG-2100)
· Интерфейс USB-устройства для дистанционного управления и редактирования осциллограмм
· Оснащен программным обеспечением для редактирования сигналов произвольной формы на ПК
Описание
маркер
· Полностью цифровой синтезирующий сигнал 0,1 Гц ~ 5/12/25 МГц, разрешение 0,1 Гц
· Встроенные стандартные формы сигналов: синусоида, прямоугольная волна, треугольная волна, шумовая волна и произвольная волна
· Редактирование сигналов произвольной формы с частотой дискретизации 20 Мвыб/с, 10-битным вертикальным разрешением и длиной записи 4k точек
· Регулировка коэффициента заполнения прямоугольной волны 1% ~ 99%
· Полностью цифровая конструкция управления с функцией обрезки ручек
· 3,5-дюймовый трехцветный ЖК-дисплей с амплитудой, смещением по постоянному току и другими ключевыми настройками одновременно
· Модуляция сигнала, развертка и подсчет частот AM/FM/FSK (только для серии AFG-2100)
· Интерфейс USB-устройства для дистанционного управления и редактирования осциллограмм
· Оснащен программным обеспечением для редактирования сигналов произвольной формы на ПК

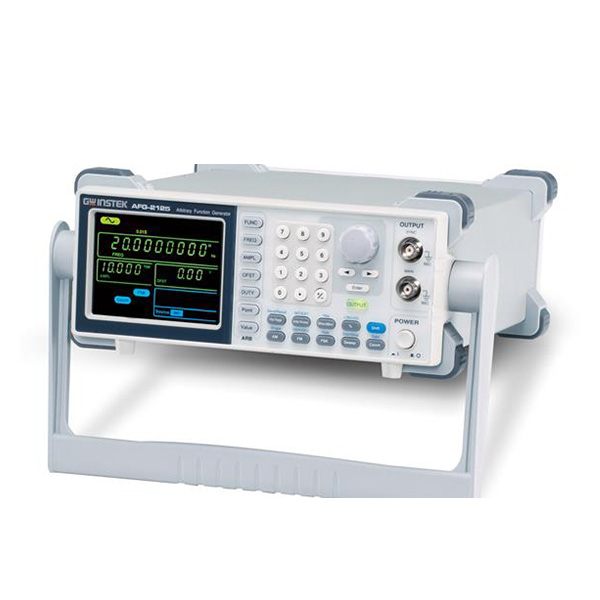

Генератор сигналов произвольной формы серии AFG-2100/2000 представляет собой сигнал произвольной формы, основанный на технологии DDS, охватывающий синусоиду, прямоугольную волну, треугольную волну, шумовую волну и частоту дискретизации 20 Мвыб./с. Разрешение 0,1 Гц и регулируемая функция коэффициента заполнения 1% ~ 99% квадратной волны (пульсовой волны) значительно расширяют область его применения.

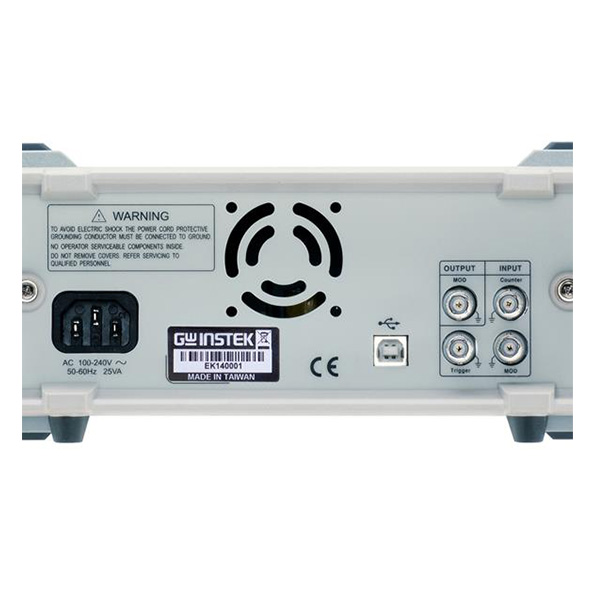

Серия AFG-2100/2000 включает в себя 6 моделей и три диапазона частот: 5 МГц/12 МГц/25 МГц. Кроме того, осциллографы серии AFG-2100 обеспечивают функции модуляции AM/FM/FSK, развертки и частотомера. Что касается настройки параметров, он использует полностью цифровую конструкцию управления, а трехцветный ЖК-дисплей с диагональю 3,5 дюйма может четко отображать содержимое параметров настройки. Все серии оснащены интерфейсом USB-устройства, который позволяет пользователям импортировать данные осциллограмм с ПК в дополнение к дистанционному управлению.
Встроенная функция произвольной волны
Осциллографы серии AFG-2100/2000 поддерживают редактирование произвольных волн с частотой дискретизации 20 Мвыб/с, разрешением по вертикали 10 бит и длиной записи в 4 тыс. точек. Пользователи могут редактировать любую волну через настройки панели или с помощью собственного программного обеспечения для редактирования осциллограмм.
Функция отображения амплитуды и смещения по постоянному току
В дополнение к настройке параметров, AFG-2100/2000 также отображает показания амплитуды напряжения и смещения постоянного тока на ЖК-экране. Пользователи могут выбрать и заменить три единицы амплитуды: Vpp, Vrms и dBm.
Широкий прямоугольный регулируемый рабочий цикл
Серия AFG-2100/2000 обеспечивает рабочий цикл прямоугольной волны, который может быть установлен на уровне 1% ~ 99%. С помощью этой функции импульсный сигнал может быть смоделирован как импульсный или переходный сигнал.
AM/FM/FSK, Sweep, функция счетчика (только для серии AFG-2100)
Осциллографы серии AFG-2100 имеют встроенный режим модуляции AM/FM/FSK, сканирование осциллограмм и функции частотомера. Функция подсчета частоты 150 МГц экономит затраты на покупку дополнительных счетчиков.
Полностью цифровой дизайн кнопок
Полностью цифровая конструкция кнопок серии AFG-2100/2000 снижает погрешность традиционных настроек генератора сигналов и значительно повышает точность вывода сигнала. ЖК-экран с диагональю 3,5 дюйма удобен для того, чтобы пользователи могли наблюдать за изменением параметров в процессе регулировки.
