Высокопроизводительная мощная программируемая электронная нагрузка постоянного тока серии N69200

Высокопроизводительная мощная программируемая электронная нагрузка постоянного тока серии N69200

Отправить заявку



Описание

маркер

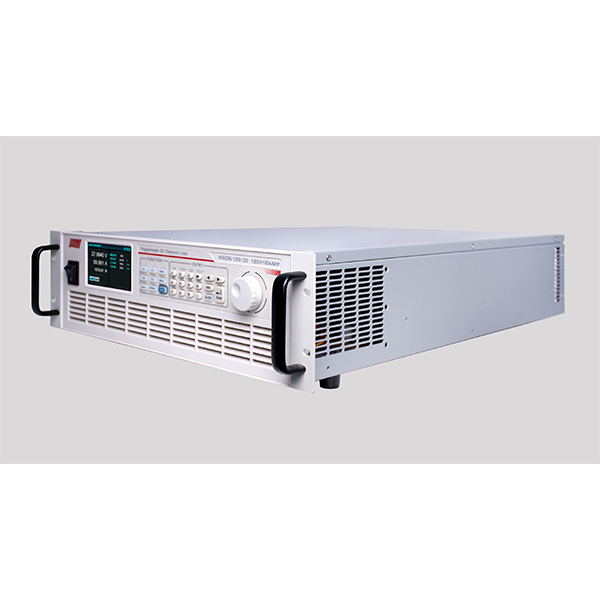

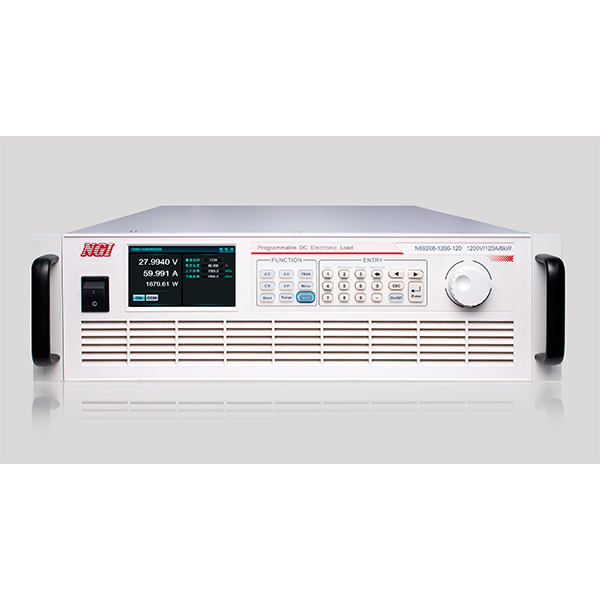

Серия N69200 представляет собой высокопроизводительную программируемую электронную нагрузку постоянного тока высокой мощности, обладающую высокой надежностью, высокой точностью и многофункциональностью. Серия N69200 имеет три спецификации напряжения: 150 В, 600 В и 1200 В. Стандартное шасси 19"3U может иметь мощность до 6 кВт. Он поддерживает параллельное управление и может реализовывать расширение мощности через ведущий+ведущий и ведущий+ведомый. N69200 поддерживает три диапазона напряжения, тока, мощности и сопротивления, а также обеспечивает высокоточные измерения, что делает диапазон тестирования более широким для одного устройства.

Основные особенности:

Автономная входная мощность: 2 ~ 60 кВт, высокая плотность мощности 3U / 6 кВт.

Диапазон напряжения: 0 ~ 150 В / 0 ~ 600 В / 0 ~ 1200 В.

Диапазон тока: до 2500 А.

CV, CC, CP, CR три диапазона, широкий диапазон измерений.

Точность измерения тока: 0,04% + 0,04% F.S.

Точность измерения напряжения: 0,015% + 0,015% F.S.

Мощность загрузки в 1,6 раза за короткое время<3 с.

Регулируемая скорость петли CV, соответствующая различным источникам питания.

Частота дискретизации напряжения / тока: до 500 кГц.

Поддержка параллельного управления и реализация расширения мощности через ведущий + ведущий, ведущий + ведомый.

Поддерживающее испытание SEQ, испытание разряда, испытание заряда, испытание OCP / OPP и моделирование короткого замыкания.

Режимы работы: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC.

Поддержка выхода мониторинга тока, внешнего входа программирования, внешнего входа запуска и входа программирования синусоидального сигнала 10 кГц.

Высокоскоростной динамический режим 30 кГц, функция динамической развертки по частоте.

Точность измерения времени, времени нарастания / спада: 10 мкс.

Нагрузочный тест произвольной формы сигнала (опционально), синусоида до 20 кГц, поддержка импорта USB-накопителей.

Испытание эквивалентного последовательного сопротивления (ESR) (опционально).

Функция мягкого включения/выключения, функция защиты от колебаний тока.

Множественная защита: OCP, OVP, OPP, OTP и обнаружение обратного соединения.

Поддержка 100 групп параметров для сохранения и быстрого вызова.

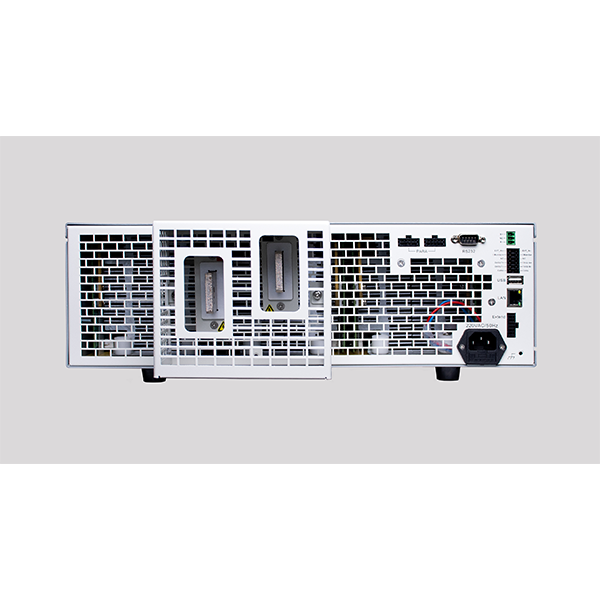

LAN/RS232/CAN в качестве стандартного интерфейса, GPIB в качестве дополнительного интерфейса.

Поддержка функции отслеживания точки максимальной мощности MPPT.

Области применения:

Новые области энергетики, такие как батареи топливных элементов и двигатели, литиевые аккумуляторные батареи, суперконденсаторы, фотоэлектрические модули и т. д.

Высокомощный источник питания постоянного тока, такой как промышленный источник питания, источник питания сервера, источник питания связи и т. Д.

Силовые электронные продукты, такие как источник питания ИБП, преобразователь постоянного тока, бортовое зарядное устройство и т. Д.

Источник питания, такой как генераторная установка, система накопления энергии, зарядная батарея постоянного тока и т. Д.

Мощные устройства постоянного тока, такие как контакторы / реле, автомобильные высоковольтные аксессуары и т. Д.

Модель	напряжение	ток	мощность
N69202-150-170	150V	170A	2,000W
N69202-600-70	600V	70A	2,000W
N69202-1200-40	1200V	40A	2,000W
N69204-150-340	150V	340A	4,000W
N69204-600-140	600V	140A	4,000W
N69204-1200-80	1200V	80A	4,000W
N69206-150-500	150V	500A	6,000W
N69206-600-200	600V	200A	6,000W
N69206-1200-120	1200V	1200A	6,000W
N69212-150-1000	150V	1000A	12,000W
N69212-600-400	600V	400A	12,000W
N69212-1200-240	1200V	240A	12,000W
N69218-150-1500	150V	1500A	18,000W
N69218-600-600	600V	600A	18,000W
N69218-1200-360	1200V	360A	18,000W
N69224-150-2000	150V	2000A	24,000W
N69224-600-800	600V	800A	24,000W
N69224-1200-480	1200V	480A	24,000W
N69230-150-2500	150V	2500A	30,000W
N69230-600-1000	600V	1000A	30,000W
N69230-1200-600	1200V	600A	30,000W
N69236-150-2500	150V	2500A	36,000W
N69236-600-1200	600V	1200A	36,000W
N69236-1200-720	1200V	720A	36,000W
N69242-150-2500	150V	2500A	42,000W
N69242-600-1400	600V	1400A	42,000W
N69242-1200-840	1200V	840A	42,000W
N69248-150-2500	150V	2500A	48KW
N69248-600-1600	600V	1600A	48KW
N69248-1200-960	1200V	960A	48KW
N69254-150-2500	150V	2500A	54KW
N69254-600-1800	600V	1800A	54KW
N69254-1200-1080	1200V	1080A	54KW
N69260-150-2500	150V	2500A	60KW
N69260-600-2000	600V	2000A	60KW
N69260-1200-1200	1200V	1200A	60KW

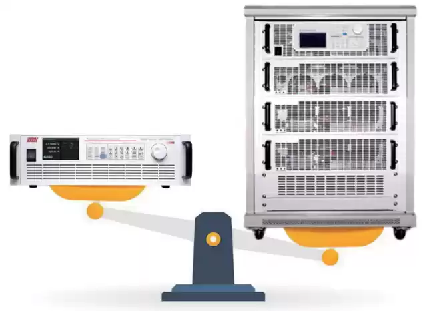

Функции и преимущества 3U/6 кВт, сверхвысокая плотность мощности

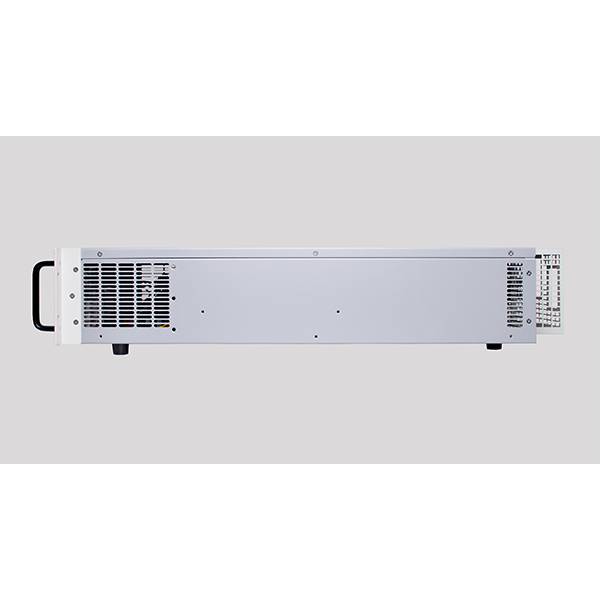

N69200 отличается высокой удельной мощностью. Мощность корпуса 19"3U может составлять до 6 кВт. Объем и вес в два раза меньше, чем у традиционных электронных грузов. По сравнению с традиционными электронными нагрузками с той же мощностью, N69200 меньше по размерам и легче по весу.

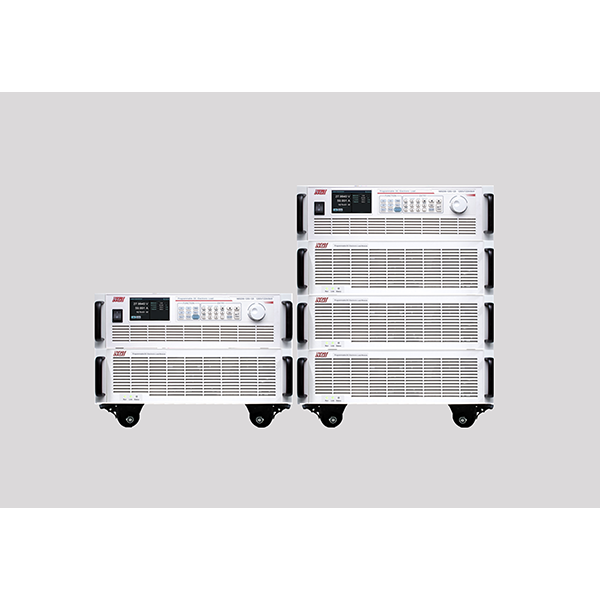

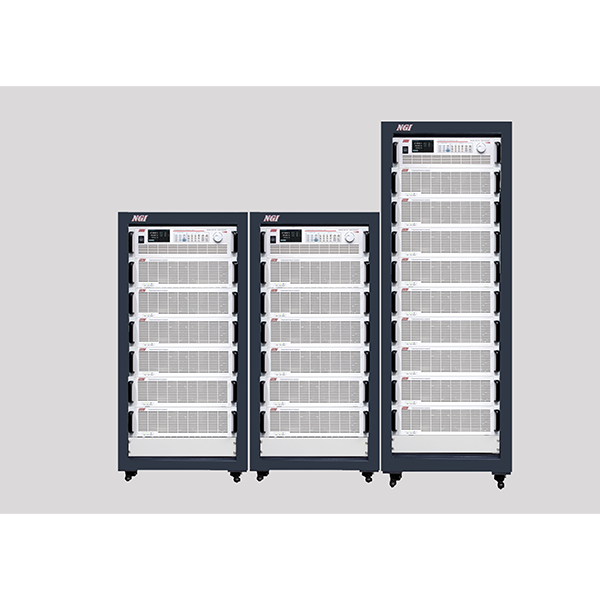

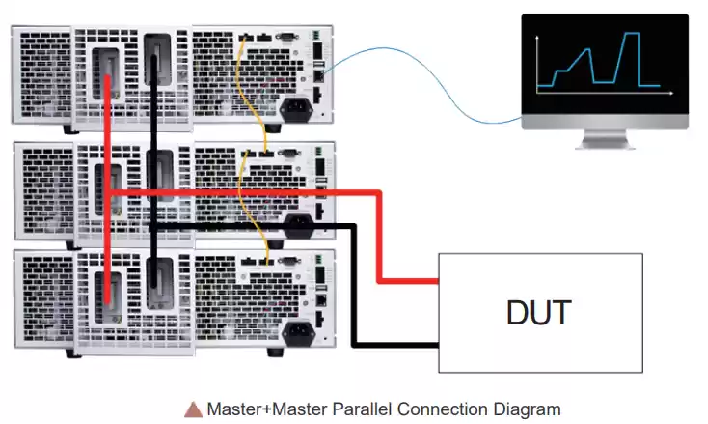

Параллельное подключение для расширения мощности:

N69200 поддерживает параллельное подключение. Когда необходимо увеличить мощность нагрузки, модели с одинаковыми характеристиками напряжения могут быть подключены параллельно (ведущий + ведущий, ведущий + ведомый) для достижения требуемого тока и мощности. При использовании N69200 пользователю нужно только установить ток на ведущем устройстве. Ведомый ток будет распределяться автоматически, что упрощает этапы работы.

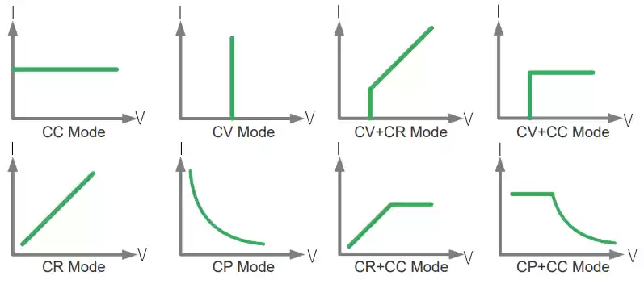

Несколько режимов работы:

N69200 поддерживает четыре нормальных режима работы: CC, CV, CP и CR. Для того, чтобы справиться с изменением характеристик нагрузки в процессе реальных испытаний, N69200 также был разработан с четырьмя комбинированными режимами работы CV+CC, CR+CC, CV+CR, CP+CC. Например, CR+CC подходит для пусковых испытаний источника питания для предотвращения защиты от перегрузки по току при включении источника питания. CV+CR может заменить применение настройки точки Фон. CV+CC может моделировать процесс перехода в рабочий режим при зарядке аккумулятора. Пользователи могут выбирать различные режимы работы для тестирования в зависимости от своей реальной ситуации.

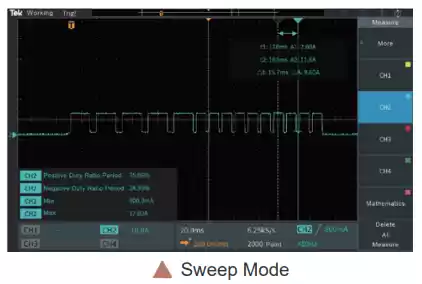

Высокоскоростной динамический режим с динамической разверткой по частоте:

N69200 имеет высокоскоростной динамический режим. Динамические характеристики источника питания постоянного тока могут быть проверены путем моделирования поведения динамической нагрузки источника питания в динамическом режиме. N69200 обеспечивает динамическую развертку по частоте и программируемый динамический режим до 30 кГц, включая динамический постоянный ток ПЗС-матрицы, динамический постоянный напряжение CVD, динамический постоянный сопротивление CRD и динамический динамический постоянный мощность CPD. Программируемый режим динамической нагрузки позволяет устанавливать высокий/нижний диапазон, скорость нарастания/нарастания, длительность импульса и режим работы. Частота дискретизации напряжения и тока в режиме динамической развертки по частоте составляет 500 кГц. Поддерживает линейное изменение частоты тока нагрузки. Частота до 30 кГц. В этом режиме можно измерять пиковое напряжение Vpk+, напряжение долины Vpk- и точки частоты возникновения тестируемого устройства в процессе динамического изменения частоты нагрузки.

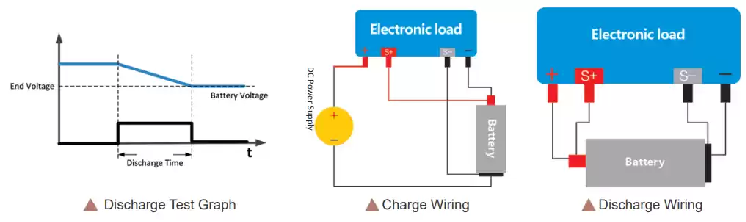

Испытание на заряд и разряд:

Пользователи могут задавать различные условия на передней панели в соответствии с требованиями к тестированию. Например, когда напряжение батареи ниже начального напряжения, внутренний счетчик N69200 начнет отсчет. Счетчик перестанет работать до тех пор, пока напряжение аккумулятора не упадет до напряжения отсечки.

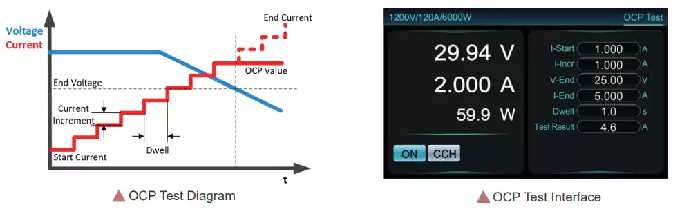

Испытание OCP (защита от перегрузки по току):

Во время теста OCP N69200 будет загружаться в режиме CC и проверять, не ниже ли напряжение тестируемого устройства ниже напряжения среза. Если значение ниже, N69200 запишет текущий ток нагрузки в качестве результата испытания и закроет вход, чтобы остановить тест. Если напряжение тестируемого устройства выше напряжения отсечки, N69200 будет увеличивать ток нагрузки до тех пор, пока напряжение тестируемого устройства не станет ниже напряжения отсечки или не достигнет максимального тока нагрузки.

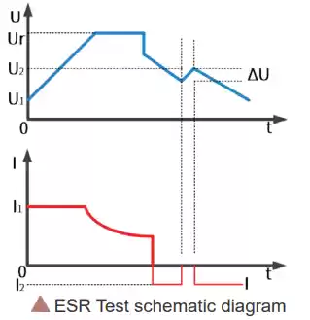

Испытание на эквивалентное последовательное сопротивление (ESR) (опционально):

ESR является основным параметром аккумулятора или суперконденсатора. Серия N69200 оснащена профессиональной функцией измерения ESR, которая поддерживает несколько стандартов измерений и обладает такими преимуществами, как точные и стабильные повторяющиеся результаты.

Предыдущий Следующий

связаться с нами

Сопутствующие популярные продукты

Генератор импульсов/генератор сигналов произвольной формы серии SDG6000X

1.Двухканальный, максимальная полоса пропускания 500 МГц, максимальная выходная амплитуда 20 В ме...

Подробнее 🡥

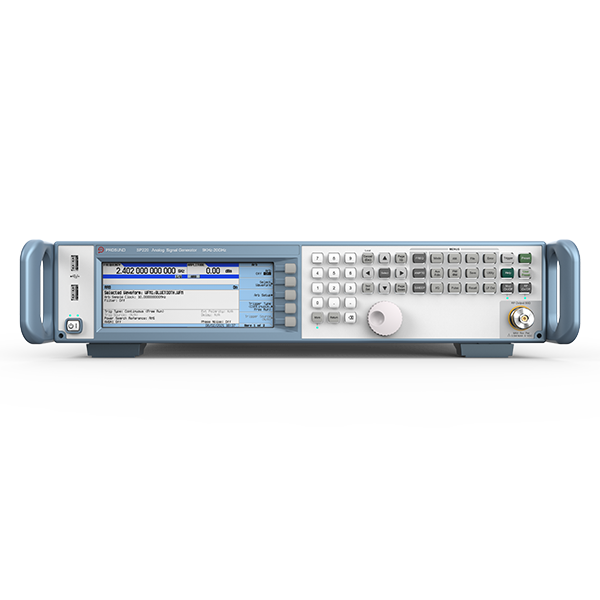

Аналоговый генератор сигналов серии SP220
