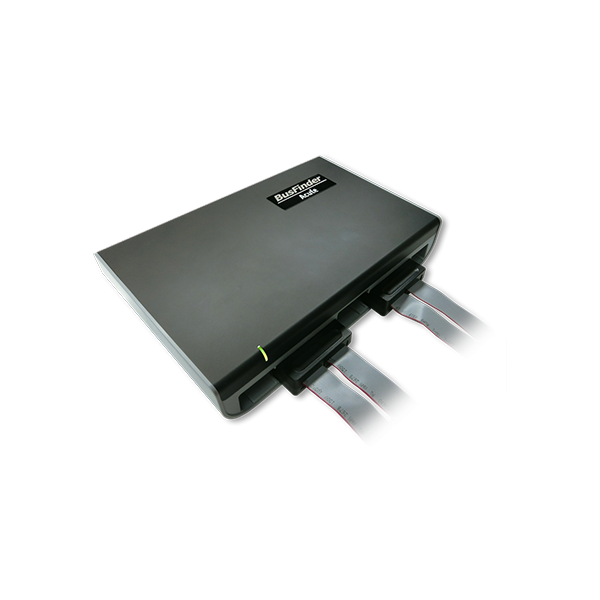

Анализатор протоколов BF7264 Pro

Отображение данных в режиме реального времени, осциллограмма после захвата. Триггер для команд или данных. 64-канальный логический анализатор. Анализатор протоколов общей памяти 32 ГБ. Различные активные щупы для разных протоколов для упрощения подключения. Вариант протокола: eDP1.4a, eMMC 5.1...

Отправить заявку



Описание

маркер

Отображение данных в режиме реального времени, осциллограмма после захвата.

Триггер для команд или данных.

64-канальный логический анализатор.

Анализатор протоколов общей памяти 32 ГБ.

Различные активные щупы для разных протоколов для упрощения подключения.

Вариант протокола: eDP1.4a, eMMC 5.1, MIPI D-PHY 1.2, флэш-память NAND, SD 3.0 (SDIO 3.0), SD 4.1 (UHS-II), SGMII, UFS2.1.

Различные активные щупы для разных протоколов для упрощения подключения.

Монитор протокола, такой как видеорегистратор, для долгосрочного наблюдения (месяцы).

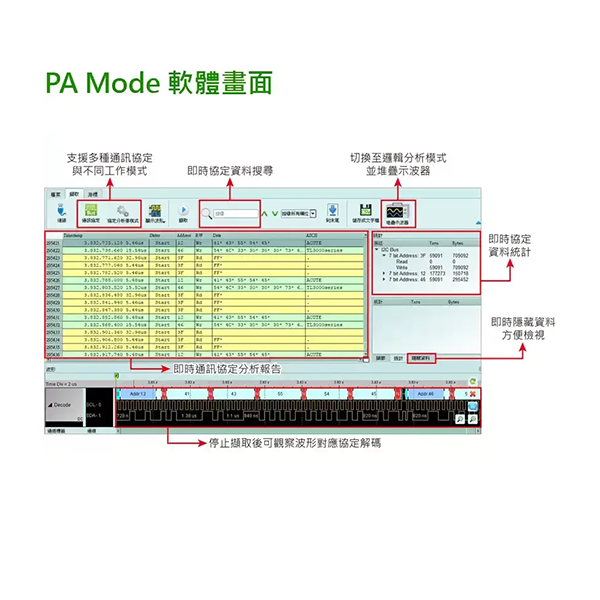

Protocol Analyzer работает на базе ПК с интерфейсом USB 3.0, что делает его профессиональным, надежным и экономичным. Кроме того, он действует как регистратор протокола, а также как монитор протокола. Очень универсальный инструмент.

Функции:

Отображение данных в режиме реального времени, осциллограммы после захвата.

Триггер для команд или данных.

Различные активные щупы для разных протоколов для упрощения подключения.

Фильтрация данных для сохранения большего количества команд.

Скрытие данных для удобного чтения.

Поиск данных для быстрого поиска.

Статистика по командам и данным.

Два обнаружения напряжения для поиска ошибок конструкции из-за падения напряжения.

Использование жесткого диска ПК (SSD) для регистрации данных за длительный период времени.

Монитор протокола, такой как видеорегистратор, для долгосрочного наблюдения (месяцы).

Вариант протокола:

Опция eDP1.5:поддержка eDP1.4a, до 5,4 Гбит/с / на линию, 4 полосы.

Опция eMMC:поддержка очереди eMMC 5.1 HS400 / HS200 / CMD.

Опция MIPI D-PHY 1.2:поддержка D-PHY V1.2, до 2,0 Гбит/с на линию, 1 + 4 полосы.

Опция флэш-памяти NAND:поддержка ONFI 4.1 (NV-DDR3), режим 8 / переключение DDR 2,0 ~ 267 МГц.

SD 3.0 (SDIO 3.0) Опция:поддержка SD 3.0 SDR104 / SD6.0 Устаревший режим SDR104, DDR200, очередь команд / SDIO 3.0.

Опция SD 4.1 (UHS-II):поддержка UHS156, до 1,56 Гбит/с на линию.

Опция SGMII:поддержка скорости 1000 м, 100 м, 10 м.

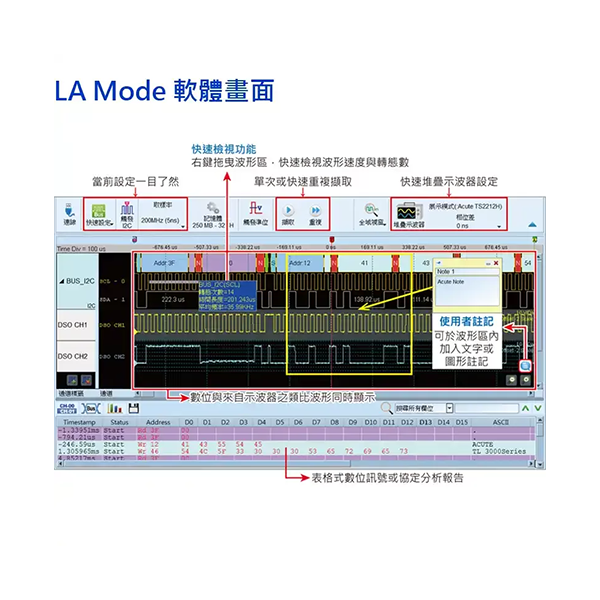

Поддержка логического анализатора:

Анализ временных характеристик 4 ГГц.

Запуск шины блок-схемы с 8 состояниями.

Шина декодирует сигналы с помощью осциллограмм.

Стекирование с DSO для формирования MSO.

Выбор:

LA:поддержка eMMC 5.1, флэш-памяти NAND, SD 3.0 (SDIO 3.0), последовательной флэш-памяти (SPI NAND), SPI.

LVDS:измерение низковольтных дифференциальных сигналов с поддержкой логических сигналов.
